• 패키지: SMD
  • 맞춤 가능 유무: 그렇습니다
  • 모델 번호: ESP32-C3
  • 작용 온도: 1
  • 분산 전원: 1
  • 공급 전압: 1
  • 신청: 컴퓨터
  • 조건: 새로운
  • 유형: 모듈
  • 브랜드 이름: TENSTAR ROBOT
  • 원산지: 중국


옵션정보

[(10)ESP32C3 Version]


[(173)RP2040 Version]

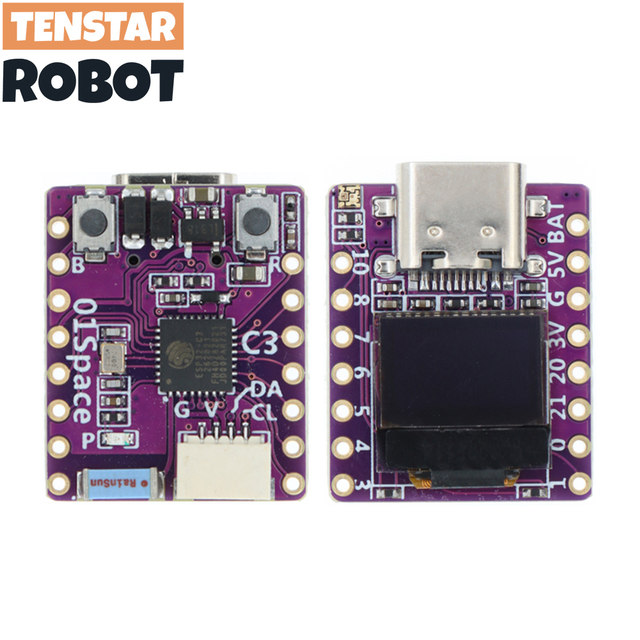

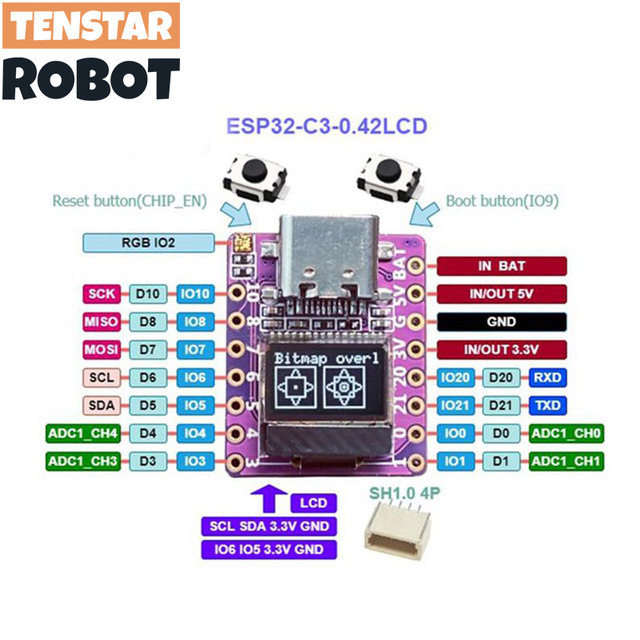

ESP32-C3-0.42LCD

ESP32-C3 2.4 GHz Wi-Fi 및 Bluetooth® 저에너지 (Bluetooth 5 (LE)) 를 지원하는 Espressif의 저가 마이크로 컨트롤러입니다. RISC V를 코어로 사용하십시오.. 이 칩에는 최소한의 핀 수가 있으며 GPIO가 많은 ESP32-Sx 또는 ESP32 클래식보다 저렴한 비용으로 간단한 프로젝트를 위해 특별히 설계되었습니다. ESP8266 보다 ESP32 에 대한 의도 된 대체품으로 생각하십시오!내장 USB 대 직렬이지만 기본 USB는 아닙니다. 키보드 또는 디스크 드라이브로 작동 할 수 없습니다. 여기에 사용 된 칩에는 4MB 의 플래시 메모리, 400 KB의 SRAM이 있습니다..

이 ESP32-C3 UART, I2C, I2S, 원격 제어 주변 장치, LED PWM 컨트롤러, 일반 DMA 컨트롤러, TWAI 컨트롤러, USB 직렬/JTAG 컨트롤러, 온도 센서 및 ADC. SPI, 듀얼 SPI 및 쿼드 SPI 인터페이스도 포함되어 있습니다. DAC 또는 기본 용량 성 터치가 없습니다.

최첨단 성능과 RF 성능으로이 SoC는 사물 인터넷 (IoT), 웨어러블 전자 장치, 그리고 스마트 홈.

기능

싱글 코어 CPU를 RISC-V ESP32-C3FH4 WIFI 및 블루투스 LE 기반

타입 C USB

4MB 플래시

11X IO

1x1.0-4P 커넥터 (GND,3V3,SDA(GPIO5),SCL(GPIO6))

1xRGB(GPIO2)

1xLED(3.3V 전원 공급 장치)

1xREset 버튼(CHIP_EN, 프로그램을 다시 시작하거나 ROM 부트 로더에 들어가기에 좋습니다)

1xBoot 버튼(GPIO9, ROM 부트 로더 입력 또는 사용자 입력)

마이크로 파이썬, 아두이노 및 ESP-IDF 호환

500mA 피크 출력을 가진 3.3V 레귤레이터

세라믹 안테나

크기 및 무게

사이즈: 23.5X 18mm
무게: 2.6G

문서

https://github.com/01Space/ESP32-C3-0.42LCD

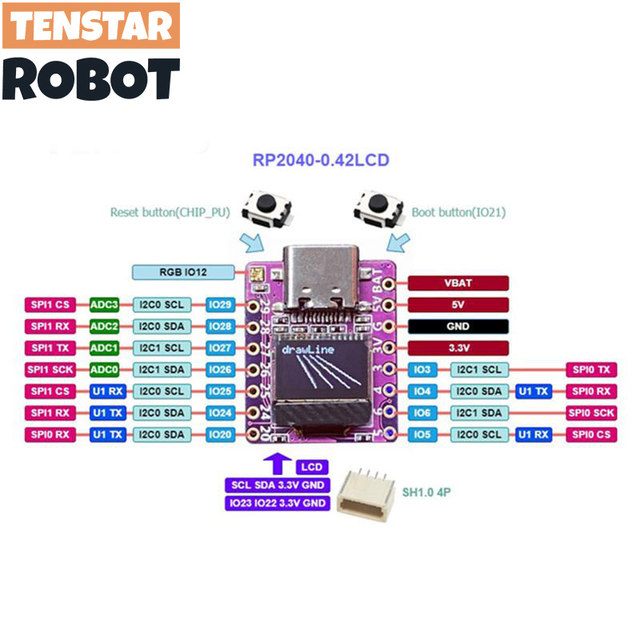

RP2040-0.42LCD

RP2040-0.42LCD는 고성능 개발 보드입니다. 통합 0.42 "LCD (70 × 40 해상도).유연한 디지털 인터페이스. Raspberry Pi의 RP2040 마이크로 컨트롤러 칩이 통합되어 있습니다. RP2040 에는 133 MHz에서 클럭 된 듀얼 코어 Arm Cortex-M0 + 프로세서가 있으며 264KB 내부 SRAM과 2MB 내부 플래시 스토리지가 있습니다..

RP2040 내부에는 `영구 ROM` USB UF2 부트 로더가 있습니다. 즉, 새 펌웨어를 프로그래밍하려면 BOOTSEL 버튼을 누른 상태에서 USB에 연결하거나 실행/재설정 핀을 접지로 당길 수 있습니다. 펌웨어를 드래그 할 수있는 USB 디스크 드라이브로 나타납니다.

훌륭한 C/C ++ 지원, 비공식 (그러나 정말 좋은) Arduino 지원, 마이크로 톤 및 회로 파이썬을 사용할 수도 있습니다.

기능

RP2040 32 비트 Cortex M0 + 듀얼 코어 ~ 125 MHz @ 3.3V 논리 및 전력으로 실행

264 KB RAM

파일 및 CircuitPython/MicroPython 코드 저장을위한 2 MB SPI 플래시 칩. EEPROM 없음

4 개의 12 비트 ADC (하나 이상 Pico)

2 개의 I2C, 2 개의 SPI 및 2 개의 UART 주변 장치

통합 0.42 "LCD

빠른 재시작을위한 재설정 버튼과 부트 로더 선택 버튼 모두 (코드를 다시 시작하기 위해 뽑기 없음)

1xRGB(GPIO2)

3.3V 전원 표시기 LED

500mA 피크 전류 출력을 가진 3.3V 조절기

USB Type C 커넥터를 사용하면 내장 ROM USB 부트 로더 및 직렬 포트 디버깅에 액세스 할 수 있습니다

크기 및 무게

크기: 23.5X 18Mm
무게: 2.5G

문서

https://github.com/01Space/RP2040-0.42LCD
