• 인터페이스: TF 카드 지원,USB OTG
  • 프로세서 브랜드: BROADCOM
  • 메모리 용량: 512mb
  • 모델 번호: Raspberry Pi Zero WH Package F
  • 데모 보드 유형: 팔
  • 브랜드 이름: Raspberry pi
  • 원산지: 중국


설명



함께 라스베리 파이 제로 WH UPS 모듈 및 1.3 인치 LCD 디스플레이
UPS & 디스플레이 조합

라즈베리 파이 제로 WH 기반


포함 된 내용

안전 주의 사항

  • 리튬 이온 및 Li-po 배터리는 매우 불안정합니다. 제대로 충전하거나 사용하지 않으면 화재, 신체 상해 또는 재산 피해를 초래할 수 있습니다.

  • 배터리를 재충전하거나 방전할 때 극성을 반대로 연결하지 마십시오. 열등 충전기/충전 패널을 사용하여 배터리를 충전하지 마십시오.

  • 오래된 배터리를 새 배터리와 혼합하지 말고 다른 브랜드의 배터리를 사용하지 마십시오.

  • 리튬 배터리를 구입할 때는 항상 배터리 사양이 확장 보드와 호환되는지 확인해야합니다. 정식 제조업체의 배터리를 선택하고 노화 테스트를 통해 배터리가 안정적이고 안전하게 작동하는지 확인하십시오.

  • 리튬 배터리는 사이클 수명이 제한되어 있으며 시간이 지남에 따라 성능이 저하됩니다. 배터리가 최대 사이클 수명에 도달하거나 2 년 이상 작동 할 때 가장 먼저 나오는 배터리로 교체해야합니다.

  • 신중하고 적절하게 배치해야하며, 인화성 및 폭발물 물품에서 어린이의 손이 닿지 않는 곳에 보관하십시오. 부주의 한 보관으로 인한 안전 사고를 피하십시오.

제품 특징

이것은 UPS & 디스플레이 조합 패키지 라스베리 파이 제로 WH를 기반으로 선택의 라즈베리 파이 제로 WH 호스트 컨트롤러, UPS (무정전 전원 공급 장치), 1.3 인치 IPS LCD 디스플레이풍부한 개발 자원뿐만 아니라. 바로 사용할 수있는 키트이므로 호환성에 문제가 없어야하며 Raspberry Pi의 디스플레이 관련 프로그래밍을 즐기십시오.

라즈베리 파이 제로 WH기능:

  • Broadcom BCM2835, 1GHz ARM11 싱글 코어 프로세서

  • 512MB RAM

  • 802.11 b/g/n WiFi 무선 LAN

  • 블루투스 저에너지 4.1 (BLE)

  • 40PIN 사전 납땜 GPIO 헤더

  • 마이크로 SD 카드 슬롯

  • 미니 HDMI 포트 (1080p 60fps 비디오 출력)

  • 마이크로 USB 전원

  • 마이크로 USB OTG 포트

  • 자세한 내용...

1.3 인치-LCD-HAT기능:

  • 표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원

  • IPS 화면, 넓은 시야각, 더 나은 디스플레이

  • 스몰 사이즈 고화질

  • 1 배 조이스틱, 3 배 푸시 버튼, 편리하고 유용한

  • 자세한 내용...

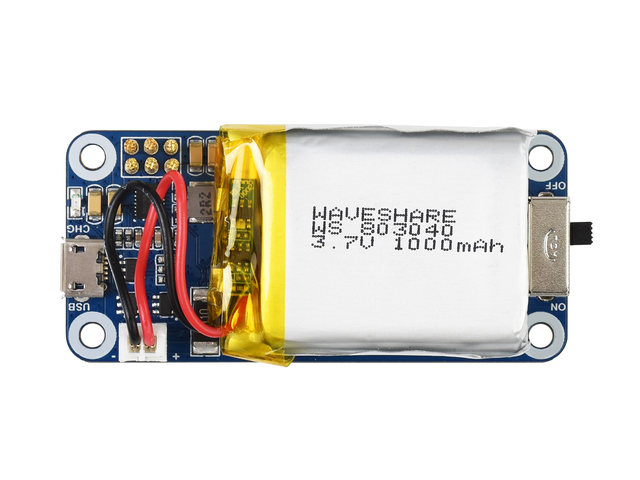

UPS 모자 (C) 기능:

  • 라즈베리 파이 제로 시리즈 보드와 연결하기위한 온보드 스프링 포고 핀

  • Li-po 배터리 충전 칩, 동적 경로 관리, 보다 안정적인 전원 공급 장치

  • 전압 부스트 칩, 규정 된 5V 전원 출력 제공

  • 배터리 전압, 전류, 전력 및 잔여 용량을 실시간으로 모니터링하는 I2C 버스 통신

  • 다중 배터리 보호 회로: 과충전/방전 보호, 과전류 보호 및 단락 보호, 보다 안전하고 안정적인

  • 배터리 작동 상태를 모니터링하기위한 충전 표시기

  • 자세한 내용...

무정전 전원

외부 전원 공급 장치에서 배터리를 충전하고 동시에 전원 출력을 제공 할 수 있습니다
외부 전원 공급 장치를 사용할 수없는 경우 자동으로 배터리 출력으로 전환하여 문제없이 시스템을 계속 실행합니다.

* A 마이크로 SD 카드 이 작업에는 별도로 구매해야합니다.
UPS 용 포고 핀 커넥터

라즈베리 파이 제로 시리즈 지원 (핀 헤더 납땜해야 함),
상단에 다른 모자 부착 허용

실시간 모니터링

I2C 를 통한 배터리 전압, 전류, 전력 및 잔여 용량 모니터링

전압이 너무 낮 으면 파일을 올바르게 저장 한 다음 소프트웨어로 시스템을 종료하여 데이터 손실을 방지 할 수 있습니다

치수 개요
리소스 및 서비스
키: Www.waveshare.com/wiki/Raspberry_Pi_Zero_WH_Package_F

* 제품마다 리소스가 다를 수 있습니다. 위키 페이지를 확인하여 실제로 제공된 리소스를 확인하십시오.

선택 가이드

패키지 내용물

제품

아이템

표준

패키지 A

패키지 B

패키지 D

패키지 E

패키지 F

와이파이, 블루투스, GPIO 헤더 포함 라즈베리 파이 제로 WH

√

√

√

√

√

√

√

미니 HDMI-HDMI 어댑터


√

√

√

√



마이크로 USB OTG 케이블


√

√

√

√



마이크로 SD 카드 16GB, 클래스 10



√

√

√


√

5V/3A 전원 어댑터, 마이크로 USB 출력



√

√

√


√

라즈베리 파이 제로 공식 케이스



√





USB 허브 모자, USB to UART




√




2.13 인치 전자 종이 모자 (B), 3 색





√



1.3 인치 IPS LCD 디스플레이






√


UPS 무정전 전원 공급 장치






√


블랙 아크릴 보호 패널






√


Zero 용 AlphaBot2-PiZero 어댑터 보드







√

AlphaBot2-Base 로봇 베이스 보드, 모터 드라이버 및 센서







√

초음파 센서, 장애물 회피, 범위







√

IR 리모컨







√

RPi 카메라 (B), 조정 가능한 초점 거리







√

카메라 회전용 SG90 서보 및 팬 헤드







√

패키지 내용물

무게:0.085 kg

  1. 라즈베리 파이 제로 WH x1

  2. UPS 모자 (C) x1

  3. 1000mAh 리포 배터리 x1

  4. 1.3 인치 LCD 모자 x1

  5. 블랙 아크릴 보호 패널 x1

  6. 나사 팩 x1

1
2
3
4
5
6
