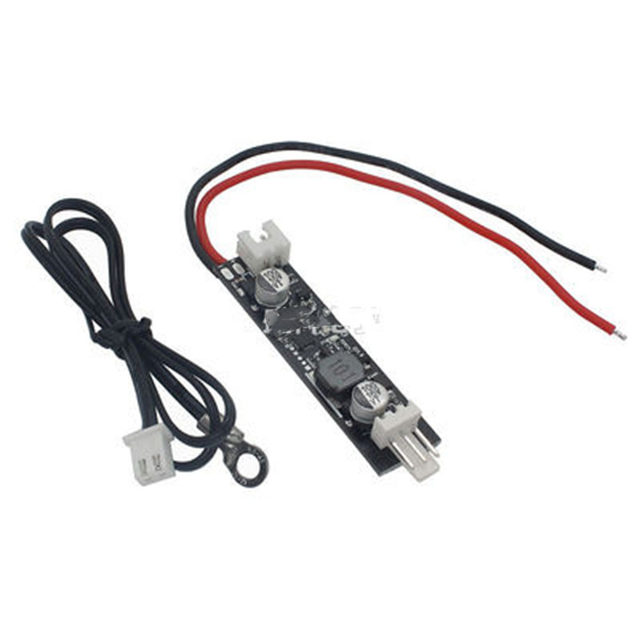

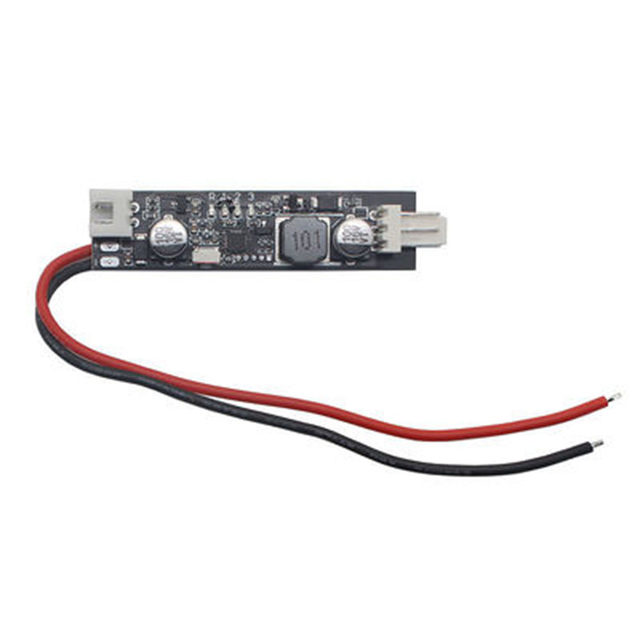

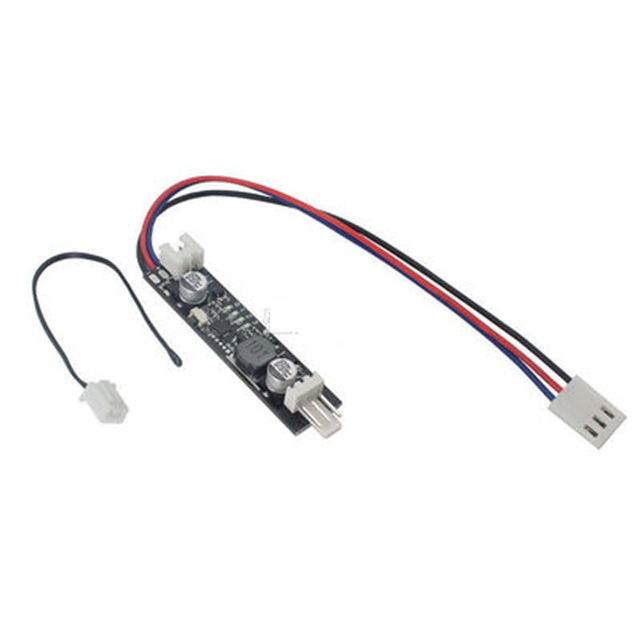

2-3 와이어 DC 5V 12V PWM 팬 속도 컨트롤러 지버 NTC 50K 온도 프로브 센서 40cm 온도 컨트롤러 속도 지버

설명:

1. 이 컨트롤러는 부드러운 전압 감소 제어를 통해 DC 5V-12V 전류가 0.9A 를 초과하지 않는 2-3 와이어 팬 온도 제어 및 속도 조절을 지원합니다. 팬 전원의 저온 정지를 지원합니다.

2. 전원 공급 장치 전압은 팬 전압과 일치해야합니다!

3. 배선의 양극과 음극에주의하십시오! 연결이 역전되면 회로 기판 "FUSE 비트" 가 타 버릴 수 있습니다

매개 변수:

프로브: 40cm

작동 전압: DC 5-12V (보드 작동 범위 DC 4.6-13.5V, 범위 보호)

제어 팬 전류: 0.1-0.9A (0.1A 팬 제어 효과보다 낮음)

회로 자체 소비: 10-30mA

온도 프로브 모델: 50K B = 3950

회로 작동 온도: -10 ℃ ~ 60 ℃

프로브 온도 저항: 소형 블랙헤드 120 ℃, 링 프로브 110 ℃

보드 크기: 54mm * 13mm * 8mm (인터페이스 없음), 팬 인터페이스 확장 7mm

공장 기본 설정: 기본 속도 제어 출력 Po = 35%, 가속 온도 Tu = 30 °C, 온도 제어 간격 Td = 5 °C (35 °C 최고 속도), 온도가 낮을 때 팬이 꺼지지 않습니다.

참고:

1. 팬 전류는 0.9A 를 초과 할 수 없습니다

2. 컨트롤러는 속도 측정에 참여하지 않습니다

3. 역 극성을 연결하지 마십시오!!

보드 작동 전압 범위: DC 4.5-13.5V

비정상 상태 표시:

출력 "1" 표시등이 빠르게 깜박이지 않음: 전원 공급 장치 전압이 너무 낮음

출력 "3" 표시등이 빠르게 깜박임: 전원 공급 장치 전압이 너무 높음

패키지 포함 사항

1 x 온도 제어 속도 컨트롤러 주지사 조절기
