• 휠베이스: 나사
  • 브랜드 이름: DaxxyaRC
  • 모델 번호: AM32 Crawler ESC Power
  • 크기: 25x13x11mm
  • 수량: 1
  • 사용: 차량 & 원격 제어 장난감
  • 재료: 금속
  • 공구 용품: 조립 클래스
  • 차량 유형: 차
  • 원격 제어 장남감 부품 및 악세사리: ESC
  • 원산지: 중국
  • 기술 파라미터: 값 6
  • 사륜구동 특성: 조립식
  • 업그레이드 부품/액세서리: ESC
  • 원격 제어 주변기기/장치: ESC
  • 추천 나이: 12 + y,14 + y
  • RC CAR: AM32 Crawler ESC
  • ESC: AM32 Crawler ESC Power System


옵션정보

[(29)USB LINK]


[(366)AM32 ESC]


[(10)AM32 AND LINK]

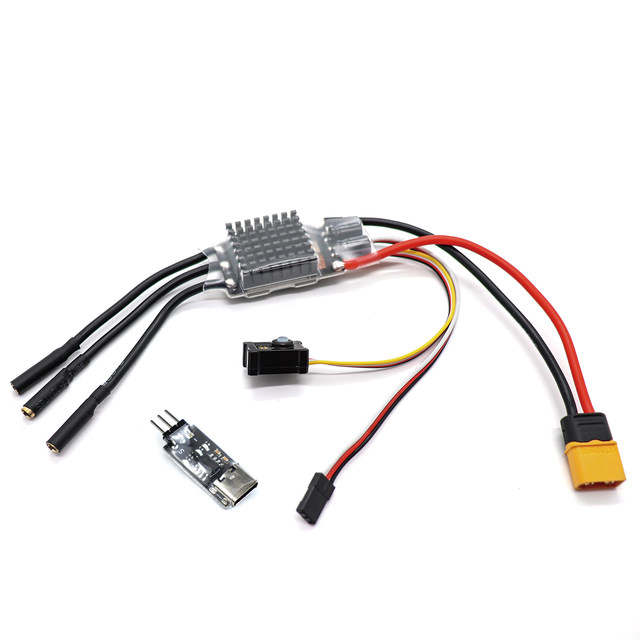

소개

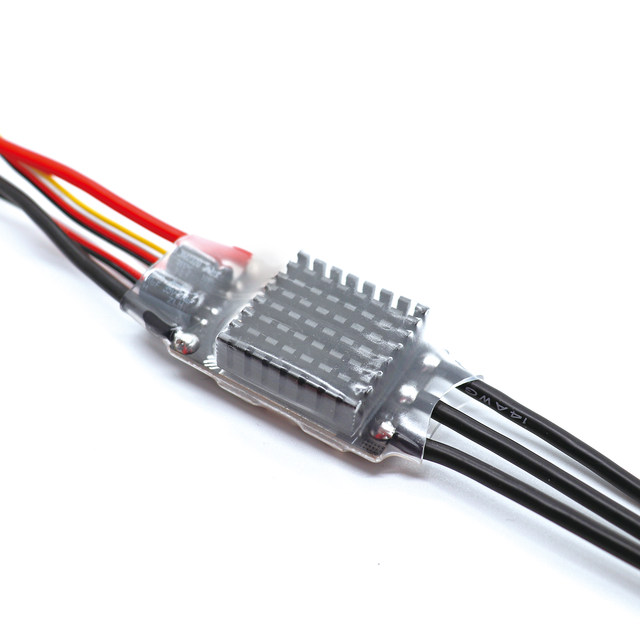

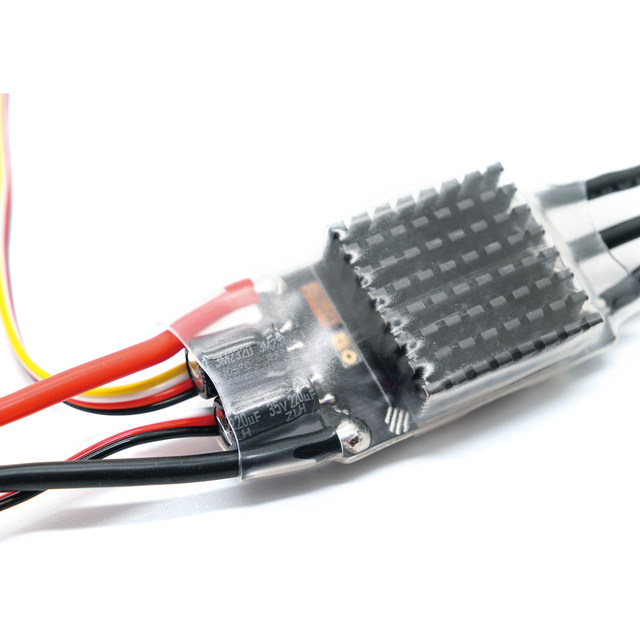

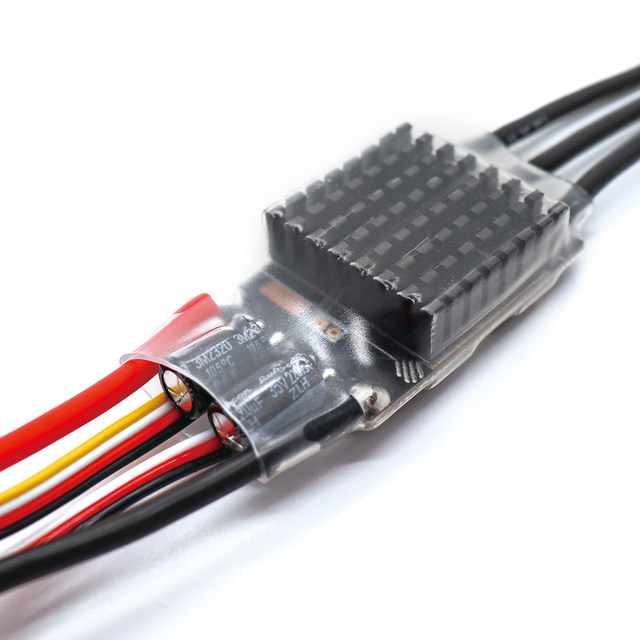

이 ESC는 AM32 사용자 정의 펌웨어와 함께 사전 설치됩니다. 크롤러 차량에 최적화되어 크롤러의 매우 부드럽고 조용한 작동을 제공하지만 다양한 1/8 규모 또는 소형 차량에도 적합합니다. 이 제품은 고토크 서보 어플리케이션을 위해 최대 전류가 10A 인 조정 가능한 쿼드 그룹 전압 BEC가 내장되어 있습니다. 또한 포함된 e-스위치를 사용하면 열악한 환경으로 인한 오류를 방지할 수 있습니다.
모든 전선은 사전 납땜되어 있습니다.


기능

AM32 사용자 정의 펌웨어
사인파 시작으로 모터가 초저속에서 원활하게 작동 할 수 있습니다.
가변 운전 주파수
저전압, 폭주 및 로터 잠금 보호
고성능 32 비트 MCU
전자 스위치, 내구성 및 방수


사양

제품 번호: AM32 ESC
배터리: 2 ~ 6S Lipo
현재: 80A (연속)
BEC: 최대 10A, 출력 5.2/6.0/7.4/8.2V, DIP 스위치를 통해 조절 가능

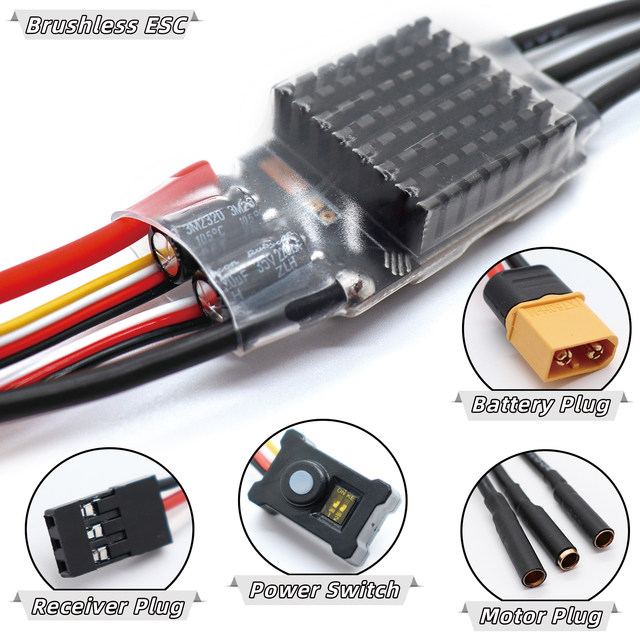

전자 스위치 지원
팬: 예약 전원 플러그 포함
모터 전원 커넥터: 포함되지 않음

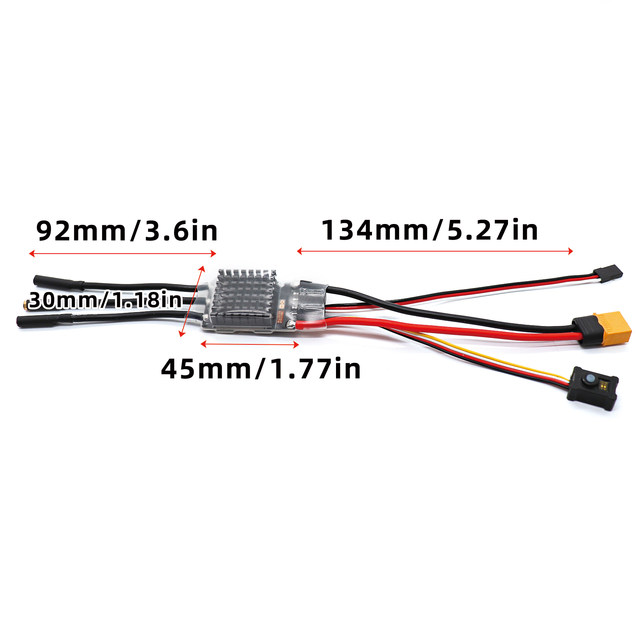

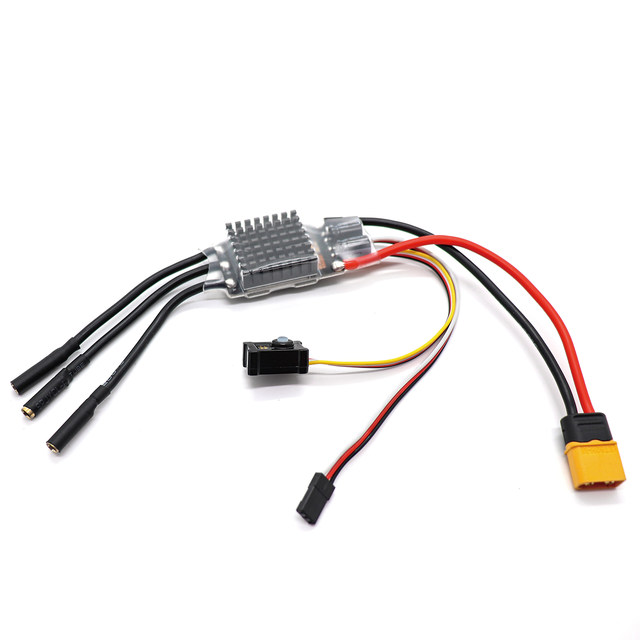

전선: 전원 전선 14AWGx150mm, 모터 엔드 14AWGx100mm, 신호선 200mm, 전자 스위치 125mm
치수: 1/10 1/8
무게: 0.052kg

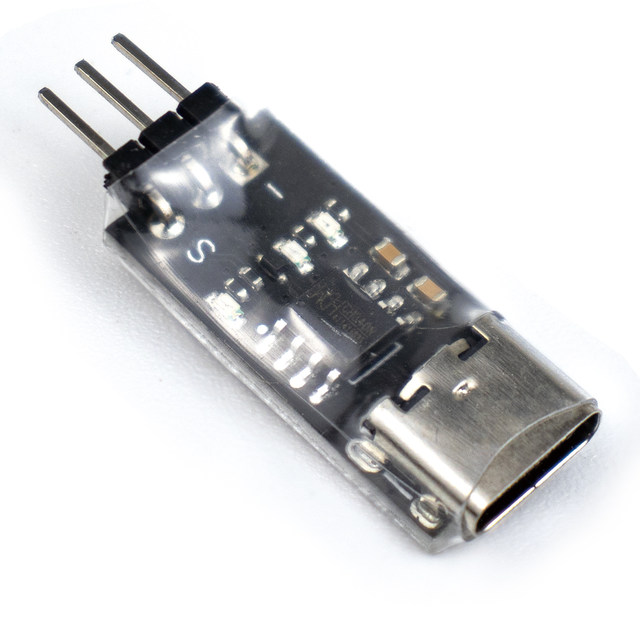

USB 링크

AM32/BL32 의 경우 구성 또는 펌웨어 업그레이드를 위해 ESC를 컴퓨터에 연결합니다.
휴대하기 쉽고 사용하기 쉬운 ESC 신호 플러그를 연결하고 USB Type-C 케이블을 컴퓨터에 연결 한 다음 VCP 드라이버를 설치하기 만하면됩니다.
AM32 펌웨어는 브러시리스 모터 (BLDC) 를 제어하기 위해 AT32 ARM 프로세서 용으로 특별히 설계되었습니다. 펌웨어는 부드럽고 빠른 시작과 선형 스로틀로 안전하고 빠르도록 설계되었습니다. 다양한 차량 유형 및 비행 컨트롤러에 적합합니다.


M32 기능 포함:

● Betaflight 통과, 단일 와이어 직렬 또는 Arduino를 통해 업그레이드 가능한 펌웨어
● 서보 PWM, Dshot (300,600) 모터 프로토콜 지원
● 양방향 회전
● KISS 표준 ESC 원격 측정
● 가변 PWM 주파수
● 대형 모터를 가속하도록 설계된 사인 스타트 모드

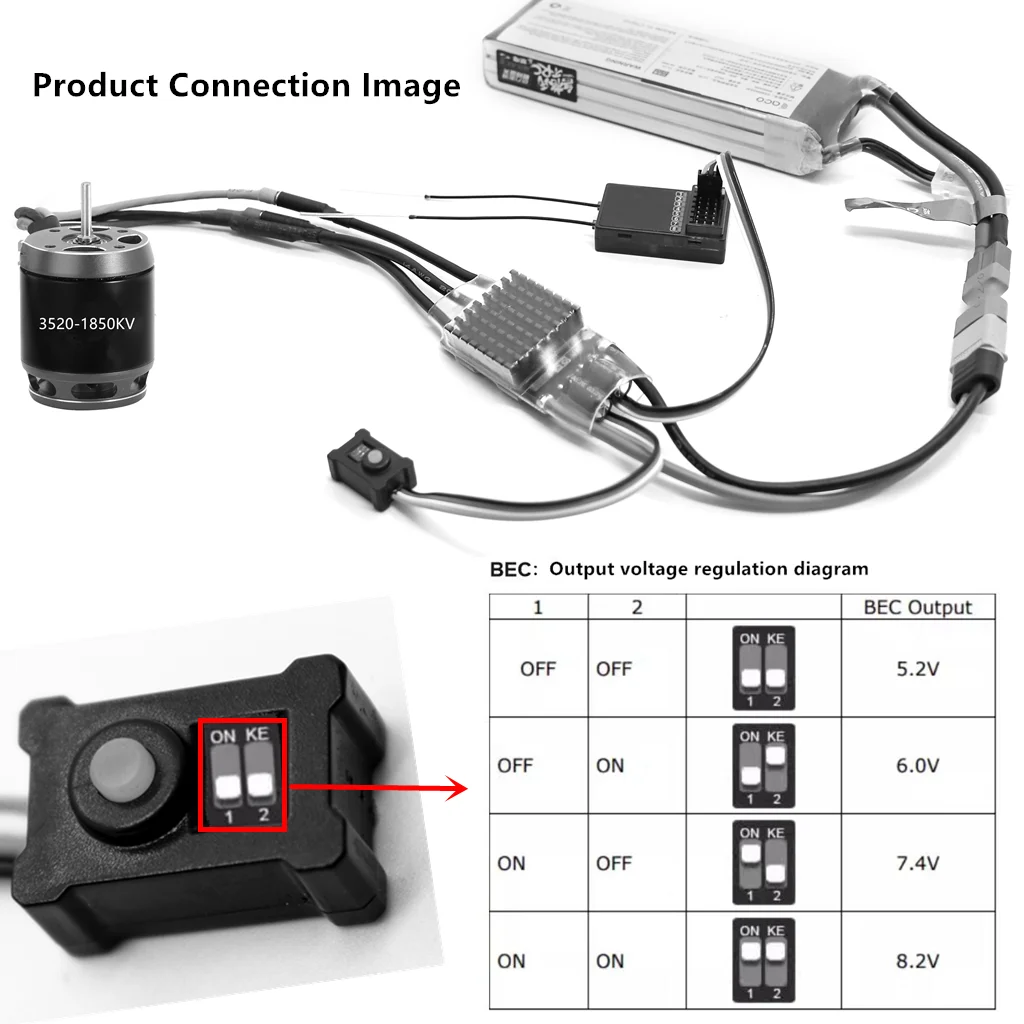

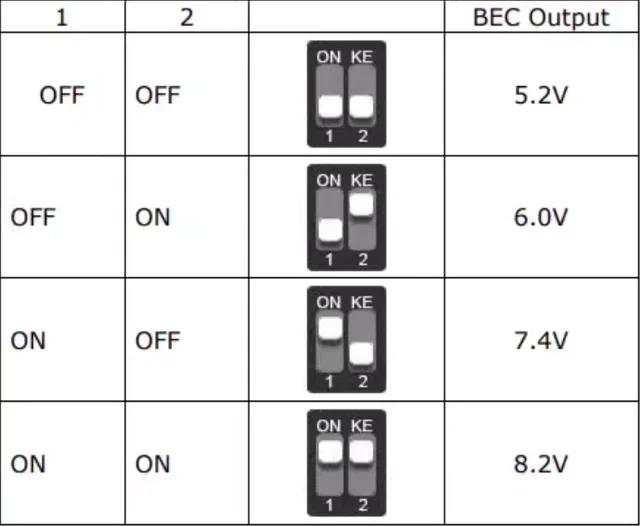

BEC출력 전압 조정

펌웨어 업그레이드

구성 도구 다운로드:

https://drive.google.com/file/d/1qw2f7nM6OZftIE5GTgMPWB5zXCELxYG9/view


CH340 드라이버 다운로드:

https://www.wch-ic.com/

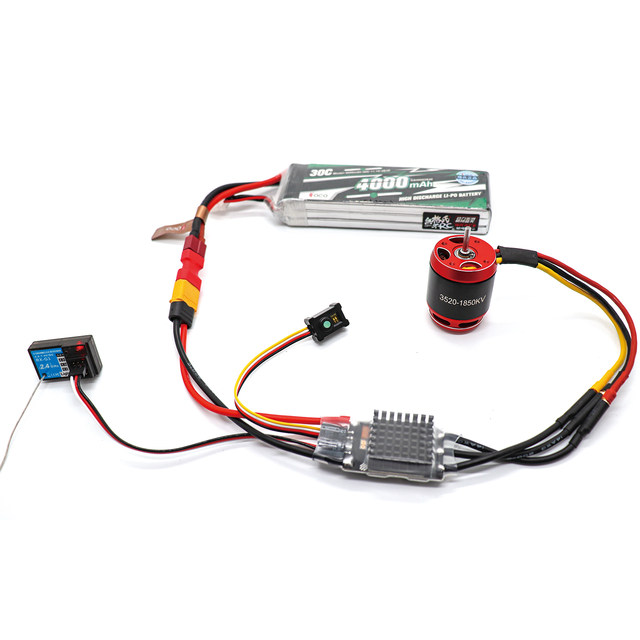

1.다이어그램과 같이 ESC를 튜너에 연결하십시오.

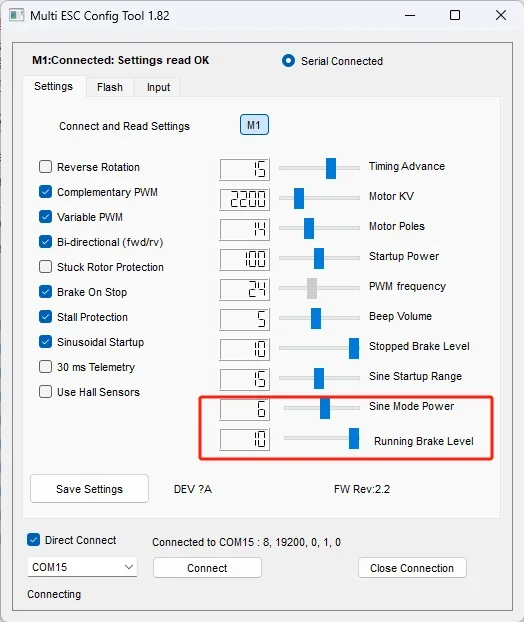

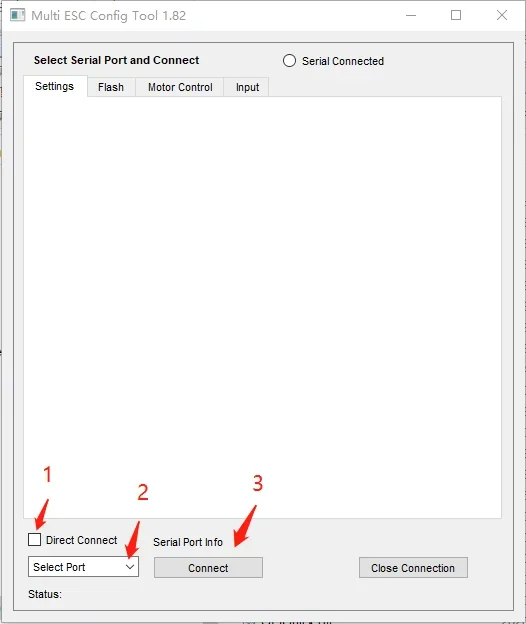

ESC 구성 도구를 엽니다.


2.Arduino PC 링크를 사용할 때 직접 연결을 선택하십시오 (비행 컨트롤러 인터페이스를 사용할 때는 확인하지 마십시오).


3.Arduino 포트를 선택하십시오.


4.연결 단추를 누릅니다.


5.M1 버튼을 사용하여 ESC 설정을 읽습니다.

이제 설정을 조정하거나 탭을 변경하거나 새 펌웨어를 업로드하거나 기본 eiprom 설정을로드할 수 있습니다.


6.조정 후 설정을 저장하십시오.
설정이 적용되었는지주의 깊게 확인하려면 연결을 닫은 다음 다시 연결하고 M1 을 다시 누릅니다.


7.


8.먼저 해당 상자를 선택하십시오. 둘째, 튜너가있는 직렬 포트 번호를 선택하십시오. 셋째, 모터를 ESC에 연결하십시오.


9.직접 업그레이드에 필요한 펌웨어를 선택하고 다운로드하십시오.

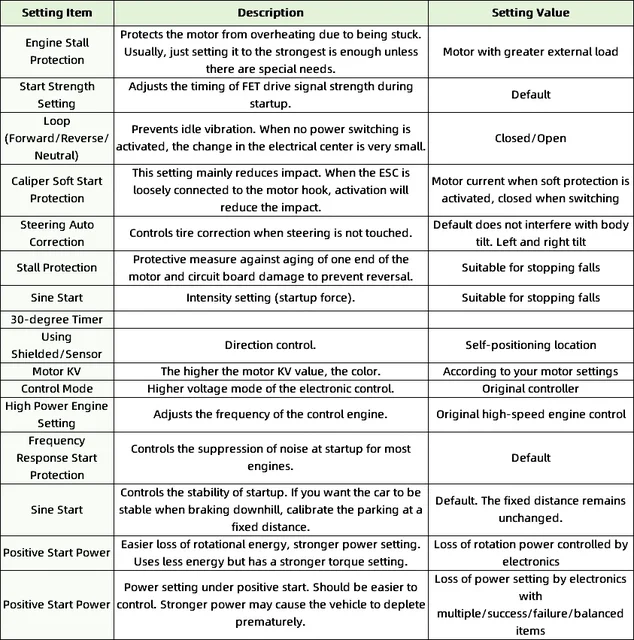

매개 변수


여기에 몇 가지 점에 특별한주의를 기울이십시오.


1.6S 리튬 배터리를 사용하는 경우 사인 전력 값을 10 으로 설정하지 마십시오. 모터와 ESC가 모두 뜨거워질 수 있습니다.


2.3-4S 리튬 배터리를 사용하는 경우 차량의 직접 중량을 기준으로 사인 전력 값을 설정하십시오. 일반적으로 약 6-8 이 적절합니다.

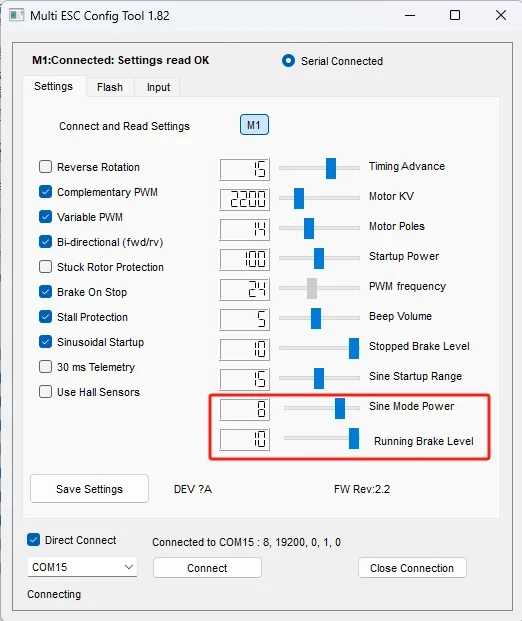

권장 설정 매개 변수


3S-4S 배터리의 경우 권장 매개 변수는 다음과 같습니다 (모터 사양에 따라 모터 KV 값 및 극 수 설정)

6S 배터리의 경우 권장 매개 변수는 다음과 같습니다 (모터 사양에 따라 모터 KV 값 및 극 수 설정)
