• 호환: ALL Demo Board
  • 부속 유형: LCD 화면
  • 브랜드 이름: NoEnName_Null
  • 근원: CN (정품)


설명

0.95 인치 RGB OLED, SPI 인터페이스, 직선/수직 핀 헤더

주요 매개 변수

드라이버 칩 SSD1331
인터페이스 SPI
해상도 96 × 64
디스플레이 크기 0.95 인치
색 65K 다채로운
시야각 > 160 °
작동 임시 직원 (℃) -20 ~ 70
저장 임시 직원 (℃) -30 ~ 80
운영 전압 3.3V / 5V

인터페이스

핀. 기호 설명
1 VCC 힘 긍정 (3.3 ~ 5V 힘 입력)
2 GND 지상
3 NC NC
4 DIN 데이터 입력
5 CLK 시계 신호 입력
6 CS 낮은 활동적인 칩 선택
7 D/C 명령 신호, 명령을 위한 저수준, 자료를 위한 고도
8 RES 낮은 활동적인 리셋 신호

주문 정보

0.95 인치 RGB oled는 온보드 핀 헤더를위한 2 가지 옵션을 제공합니다.

다운로드

개발 자원:데모 코드, 도식, 데이터 시트 등
Wiki:

사진

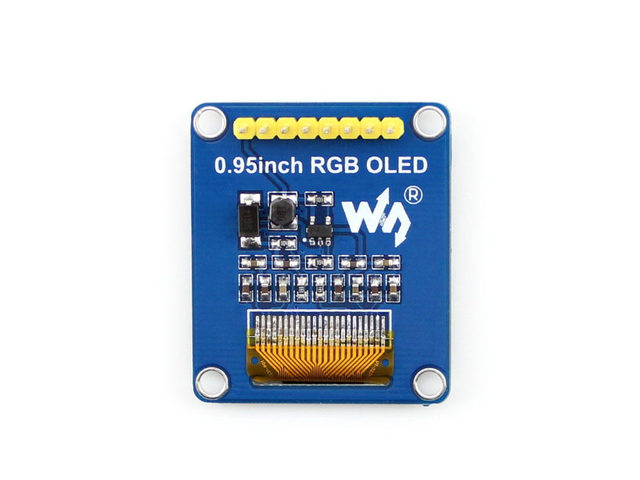

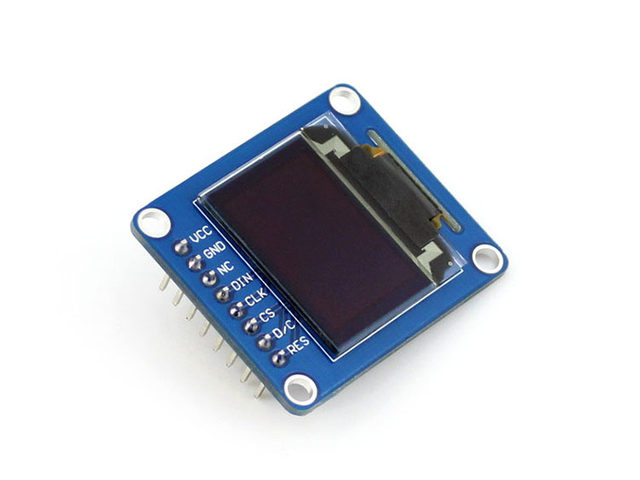

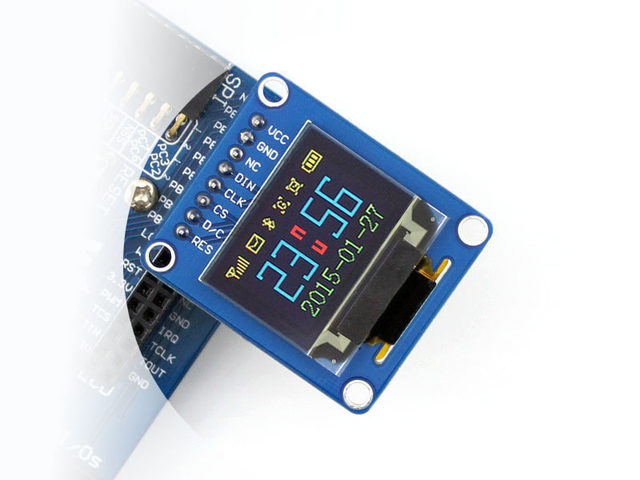

0.95inch-RGB-OLED-B-10.95inch-RGB-OLED-B-30.95inch-RGB-OLED-B-5

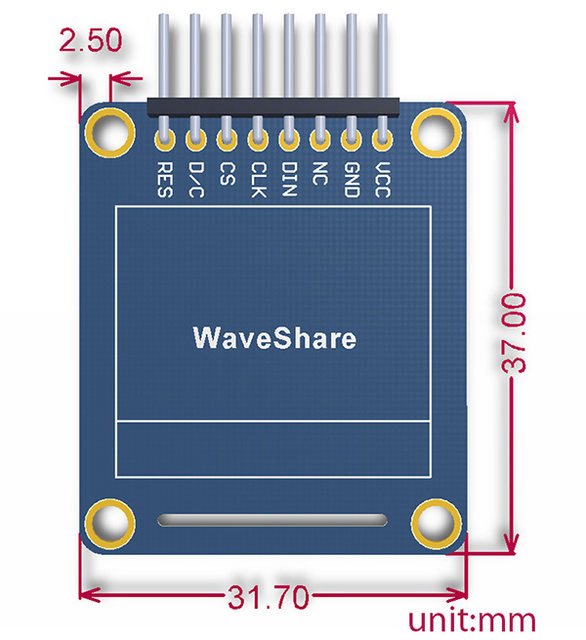

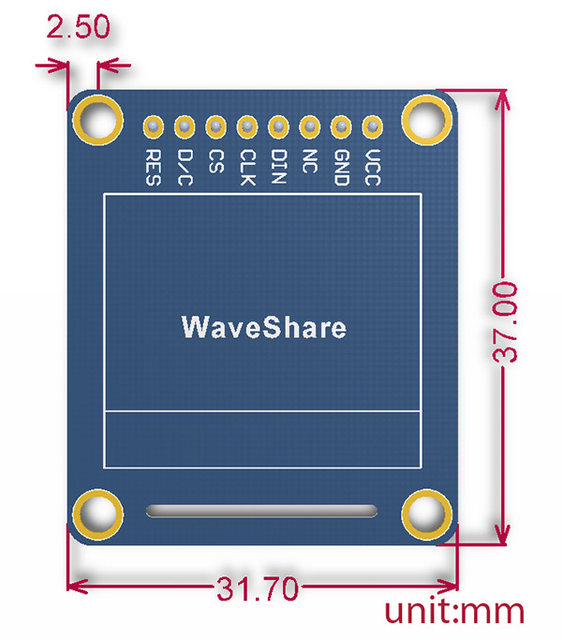

차원

0.95inch-RGB-OLED-Size

선택 가이드

부품 번호 컬러 해상도 전시 크기 (mmxmm) 인터페이스 드라이버 차원 (mmxmm) Pinheader
화이트 128x32 22.38 × 5.58 I2C SSD1306 36.0x12.5 PH2.0 커넥터
65K 다채로운 96x64 20.14x13.42 SPI(4 선 SPI) SSD1331 31.7x37.0 각도/수평
65K 다채로운 96x64 20.14x13.42 SPI(4 선 SPI) SSD1331 31.7x37.0 스트레이트/수직
1/4 노란색 섹션, 3/4 파란색 섹션 128x64 21.7x11.2 3 선 SPI, 4 선 SPI, I2C SSD1306 33.0x33.5 각도/수평
1/4 노란색 섹션, 3/4 파란색 섹션 128x64 21.7x11.2 3 선 SPI, 4 선 SPI, I2C SSD1306 33.0x33.5 스트레이트/수직
블루 128x64 29.42x14.7 3 선 SPI, 4 선 SPI, I2C SH1106 40.5x37.5 각도/수평
블루 128x64 29.42x14.7 3 선 SPI, 4 선 SPI, I2C SH1106 40.5x37.5 스트레이트/수직
백색 (16 회색 가늠자) 128x128 26.86x26.86 4 선 SPI, I2C SSD1327 44.5x37.0 PH2.0 커넥터
65K 다채로운 128x128 26.86x26.86 3 선 SPI, 4 선 SPI SSD1351 44.5x37.0 PH2.0 커넥터

참고: 0.96 인치 oled는 1/4 노란색 상단 섹션과 3/4 파란색 하단 섹션으로 구성되어 있으며 일반 이중 색상 displa가 아닙니다.

패키지 내용

무게:0.006 kg

  1. 0.95 인치 RGB OLED (B) x 1
