• 호환: new
  • 부속 유형: 확장 보드
  • 브랜드 이름: EMDSXGO
  • 근원: CN (정품)



장바구니에 모든 품목을 추가 한 다음 함께 주문할 수 있으므로 총 중량에 따라 배송비가 한 번만 듭니다. 감사합니다.]

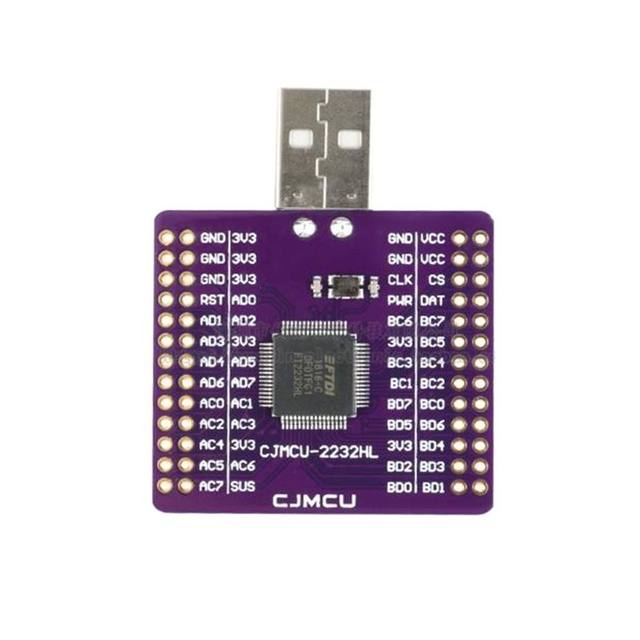

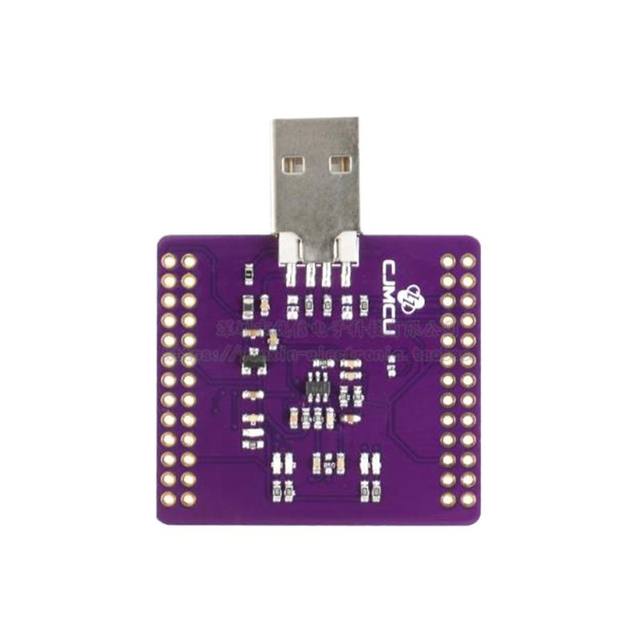

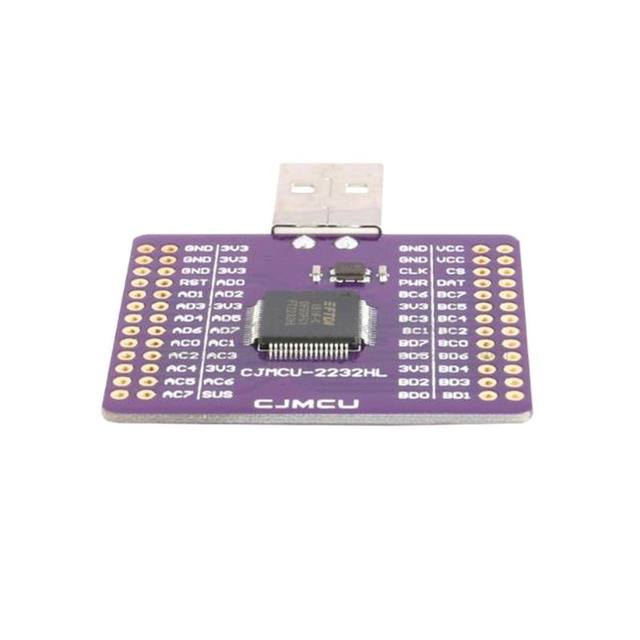

제품 소개:

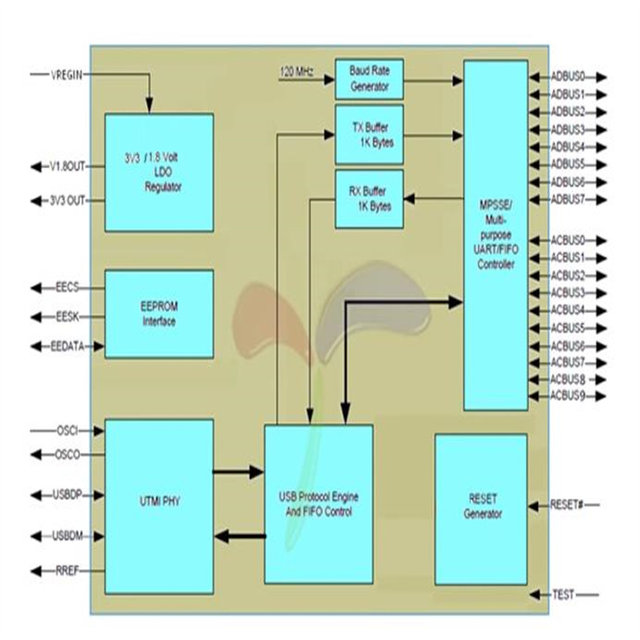

FT223H 는 FTDI의 5 세대 USB 장치 칩입니다. FT2232H 는 USB2.0 고속 (UART/FIF0 칩에 초당 480 메가비트) 입니다. 여러 산업 표준 직렬 또는 병렬 인터페이스로 프로그래밍 할 수 있습니다. FT2232 의 혁신적인 기능을 기반으로 한 FT223H 에는 JTAG, I2C 및 SPI 채널을 사용하여 동시 통신이 가능한 두 개의 다중 프로토콜 동기 직렬 쟁기 (MPSSE) 가 있습니다.
?작동 전압: 3.3V-5V
?작업 환경 온도: -40 ° C ~ 85 ° C
?버스 전원, 자체 전원 및 고전력 버스 전원 USB 구성 + 1.8V (칩 코어) 및
+ 3.3V I/O 인터페이스 (+ 5V 견딜 전압)
?USB 인터페이스를 통해 외부 EEPROM을 사용하여 작동 모드 구성 및 USB 설명 문자열 구성 데이터 저장
?UHCI/OHCI/EHCI 호스트 컨트롤러와 호환 가능; USB2.0 고속 480Mbps 및 최고 속도 12Mbps 와 호환 가능
?UART 데이터 전송 속도가 최대 12 메가 바우드인 USB 대용량 데이터 전송 모드 (고속 모드에서 512 바이트 데이터 패킷) 를 지원합니다. (RS232 데이터 속도 제한은 외부 레벨 변환기에 의해 결정됨), UART 인터페이스는 7 또는 8 데이터 비트, 1 또는 2 스톱 비트 및 홀수/짝수/마크/공간/패리티 없음을 지원합니다
?자동변속기에 TXDEN 핀을 사용하여 RS485 직렬 애플리케이션을 제어 가능
?USB에서 비동기 245 FIFO 모드로, 초당 최대 8 메가바이트의 데이터 전송 속도
?USB를 동기식 245 병렬 FIFO 모드로 전환, 초당 최대 40 메가바이트의 전송 속도
?반이중, 양방향 데이터 버스, 구성 가능한 너비 (1,2,4 또는 8 비트 너비) FT1248 인터페이스 지원
?구성 가능한 I/O 드라이브 강도 (4,& 12 또는 16mA) 및 슬립 속도
?완벽한 하드웨어 핸드셰이크 또는 X-On/X-Off 소프트웨어 핸드셰이크
?비트 뱅에는 RD # 및 WR # 제어 신호 옵션이 장착 될 수 있습니다. 전송 및 수신 중 LED 드라이버 신호 옵션
단일 칩 USB-UART (RS232/RS422/RS485)
FIFO/FT1248/JTAG/SPI/I2C 에 USB 연결
비트 뱅에 USB
USB에서 빠른 직렬 광학 인터페이스
USB 대 CPU 대상 인터페이스 (메모리로)
USB 인터페이스가있는 악기
USBT 산업 제어
USB 판매 시점 (EPOS) 제어
USB 인터페이스가있는 MP3 플레이어
USB 플래시 카드 리더/라이터
셋톱 박스 PC ? USB 인터페이스
USB 디지털 카메라 인터페이스
USB 바코드 리더
사용 지침:
보드 + 5V 핀을 5V 전원 공급 장치에 연결하거나 USB 암 포트에 삽입 한 후
LDO 기능 + 3 의 통합으로 인해 3V 핀과 Vcore 핀은 외부에 연결할 필요가 없습니다.
