소개

SuperMini NRF52840은 Nice와 호환되는 Pro Micro 대체 개발 보드입니다!나노.핀은 ProMicro와 동일하므로 거의 모든 ProMicro 키보드와 함께 사용할 수 있습니다.NRF5280 개발 보드에는 3.7V 리튬 배터리 인터페이스와 LED 전원을 차단할 수 있는 소프트웨어 스위치가 있습니다.꺼지면 대기 전력 소비가 1mA에 도달할 수 있습니다.

하드웨어 설명

nRF52840은 노르웨이 노르딕 세미컨덕터(Norwegian Nordic Semiconductor)가 출시한 고성능, 저전력 무선 SoC 칩이다.Bluetooth 5, Thread, Zigbee, ANT 및 2.4GHz를 포함한 여러 무선 프로토콜을 지원합니다.nRF52840 칩은 64MHz 클럭의 ARM Cortex-M4F 프로세서를 사용하며 1MB의 플래시 메모리와 256KB의 RAM이 내장되어 있습니다.또한 ADC, PWM, SPI, I2C, UART, USB 및 GPIO 등 다양한 주변 장치도 갖추고 있습니다.또한 nRF52840은 AES 암호화, SHA-256 해싱, True Random Number Generator(TRNG) 등 다양한 보안 기능도 지원합니다.

제품 매개변수

강력한 무선 기능: Bluetooth 5.0, 온보드 안테나강력한 CPU: nRF52840 칩은 64MHz 클럭의 ARM Cortex-M4F 프로세서, 내장형 1MB 플래시 메모리 및 256KB RAM을 사용합니다. 배터리 충전 칩: 리튬 배터리 충전 및 방전 지원전력 소비: 대기 전력 소비는 1mA에 도달할 수 있습니다.

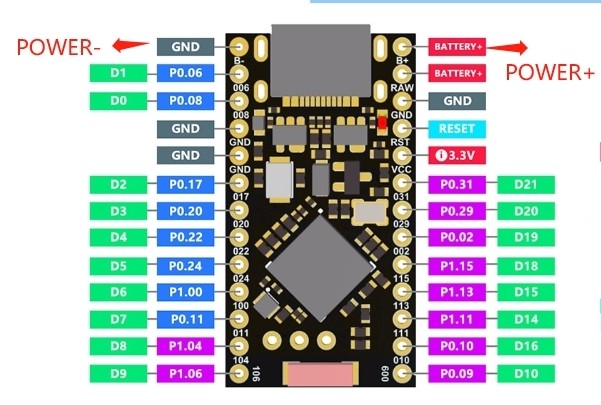

핀 다이어그램

치수

전원 공급 장치

SuperMini NRF52840은 3.7V 리튬 배터리의 충전 및 방전을 지원합니다.충전 중 충전 속도는 100mA이므로 2000mAh 배터리가 완전히 충전되는 데 20시간이 걸립니다.

충전 전류

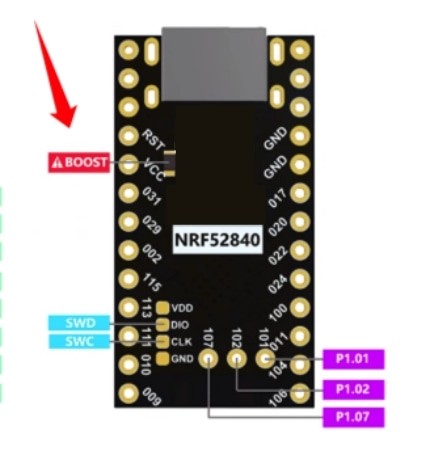

경고BOOST가 연결되면 충전 전류가 100ma에서 300ma로 증가하고 커패시터 용량이 500mAh보다 큰 경우에만 연결할 수 있습니다(폭발을 방지하기 위해).??).

외부 배터리

외부 배터리가 필요한 경우 배터리의 +단계를 B+에, 음극단을 B-에 연결하기만 하면 됩니다.외부 리튬 배터리는 3만 지원합니다.7V, 충전 속도는 100mA입니다(2000mAh 배터리는 완전히 충전하는 데 20시간이 걸립니다).주의사항용접 시 양극과 음극을 단락시키지 않도록 주의하십시오. 배터리와 장비가 탈 수 있습니다.

외부 VCC 제어

힌트P0.13이 낮게 설정되면 3.3V, VCC 핀에 대한 전원 공급이 꺼집니다.이는 유휴 상태에서 전력을 사용하는 구성 요소를 줄이는 데 유용합니다(예:RGB, LED).

부트로더

Bootloder로 진입하려면 0.5S 내에서 RST를 GND로 두 번 짧게 해주세요.Bootloder를 입력하고 USB를 통해 컴퓨터에 연결한 후 Nice라는 저장 장치를 연결해 보세요!나노가 표시됩니다.이 시점에서 .uf2 파일을 드래그하여 프로그램을 구울 수 있습니다.

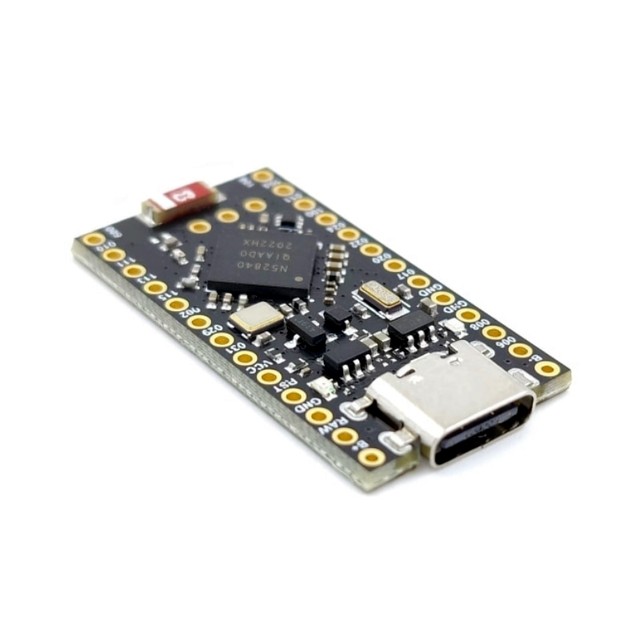

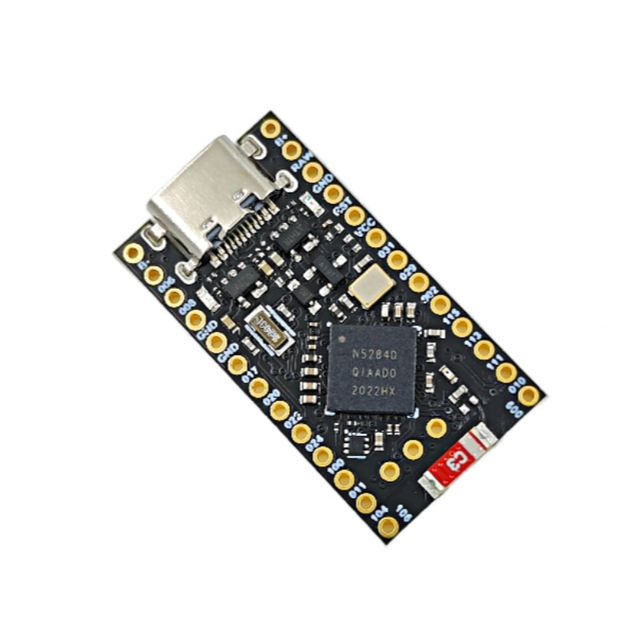

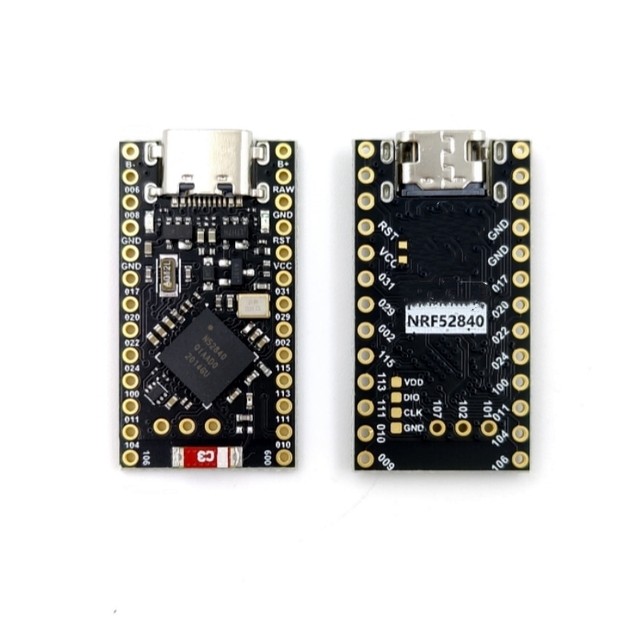

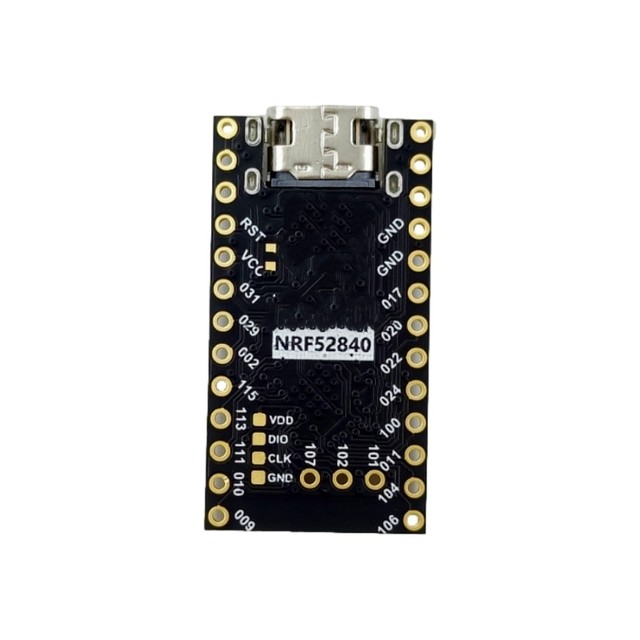

제품 전시

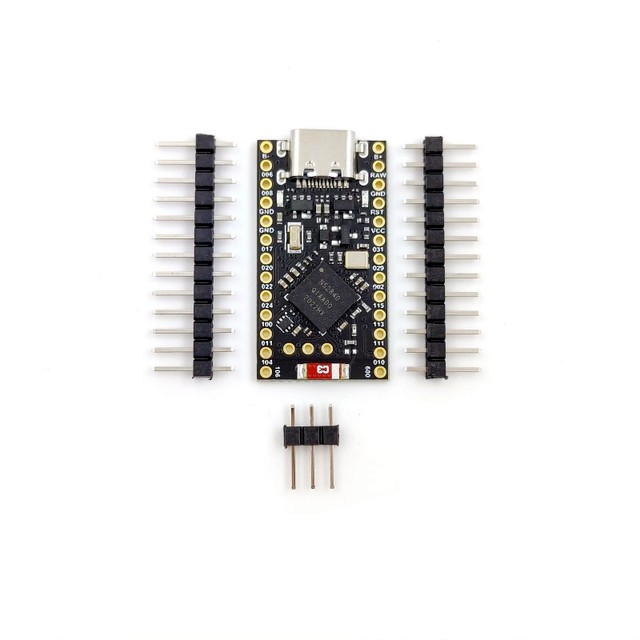

배송 목록

슈퍼미니 NRF52840 보드 *1

???????

브랜드 이름: EOENKK호환: Promicro NRF52840원산지: 중국부속 유형: 확장 보드힌트 관련 화학: 없음Choice: yessemi_Choice: yes
