- 브랜드 이름: SHANGSIMOUDLECX
- 부속 유형: 확장 보드
- 원산지: 중국
- 힌트 관련 화학: 없음
- 호환: ALL
- Choice: yes
- semi_Choice: yes
설명:
1.고품질 유리판을 사용한 PCB, 두께 1.6mm.크기: 20mm X 55mm.
2. USB 인터페이스를 사용하면 컴퓨터 칩의 USB 포트에 직접 연결하여 전체 작업을 프로그래밍하고 읽을 수 있습니다.
3. 프로그래머는 핫 스와핑을 지원합니다. 즉, 무정전 전원 프로그래머의 경우 제거하거나 칩에 배치할 수 있습니다.

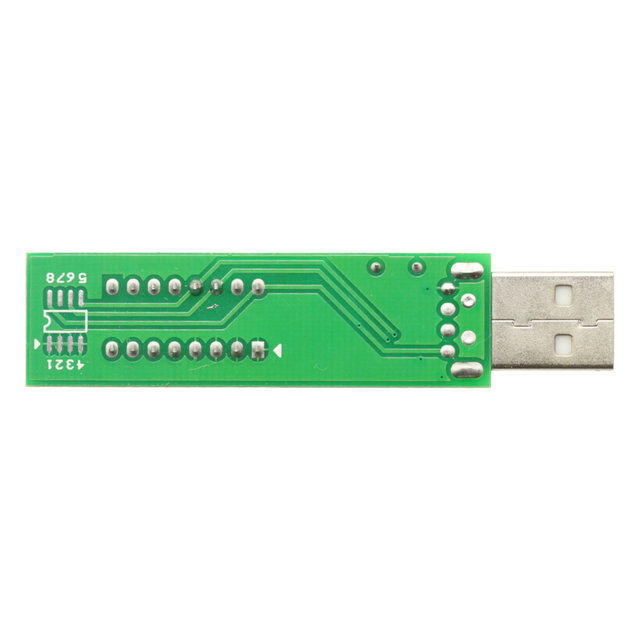

4. 패키지 뒷면에 칩을 직접 프로그래밍할 수 있습니다.
5. 프로그래머는 XP, VISTA, WIN7(32비트 및 64비트) 시스템을 지원합니다.
프로그래머는 칩을 지원합니다:
24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128, 24C256, 24C512, 24C1024
2. USB 인터페이스를 사용하면 컴퓨터 칩의 USB 포트에 직접 연결하여 전체 작업을 프로그래밍하고 읽을 수 있습니다.
3. 프로그래머는 핫 스와핑을 지원합니다. 즉, 무정전 전원 프로그래머의 경우 제거하거나 칩에 배치할 수 있습니다.
4. 패키지 뒷면에 칩을 직접 프로그래밍할 수 있습니다.
5. 프로그래머는 XP, VISTA, WIN7(32비트 및 64비트) 시스템을 지원합니다.
프로그래머는 칩을 지원합니다:
24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128, 24C256, 24C512, 24C1024
USB24 시리즈 지침
1) 드라이버 설치:
1. 문서의 압축을 풀고 ``USB 드라이버`` 문서를 엽니다.듀얼 클릭 설정
2.``설치``를 클릭하세요.
3.성공할 때까지.
4.USB 24 시리즈 항목을 설치합니다.
5.완료될 때까지 ``자동 설치``를 선택합니다.
6. 드라이버를 설치한 후 내 컴퓨터-오른쪽 키 클릭-사양-하드웨어-장치 관리자-USB-IO를 찾으십시오.
2)24 시리즈 칩 방향:
IC 베이스의 핀:
빨간색 핀이 존재하지 않습니다.
3) 읽기 및 쓰기 응용:
USB 24 시리즈의 소프트웨어를 하드웨어에 복사한 후 클릭하여 사용하세요.
다음은 응용 프로그램 소프트웨어의 각 부분의 기능에 대해 설명합니다.
칩 선택: 작동하려는 칩 유형을 선택하고, 메모리 칩과 IC 베이스의 칩을 선택합니다.
상태 표시: 텍스트의 왼쪽 하단에 현재 프로그래머가 삽입되었는지 여부를 표시하는 데 사용되지만 칩 삽입 여부는 감지하지 않습니다.
코드 편집 영역 : 중앙의 흰색 사각형은 열린 파일의 내용이나 메모리 칩에서 읽은 데이터의 내용을 표시하는데 사용되며, 16진수 코드입니다.
열기 버튼: 메모리 데이터 파일을 열고 편집 영역 중앙에 표시하여 칩을 쓸 준비를 합니다.일반적으로 BIN 확장자이며 예외가 있을 수 있습니다.
저장 버튼 : 나중에 사용할 수 있도록 편집 영역의 내용을 파일에 저장합니다.대부분은 칩의 데이터를 읽은 후 저장됩니다.
읽기 버튼: 편집 또는 파일 저장을 위해 칩과 편집기의 내용을 읽고 실제 칩 인터페이스에 해당하는 칩에 주의하십시오.
쓰기 버튼: 편집 영역의 내용을 칩에 씁니다. 실제 칩 인터페이스가 칩에 해당하는지 주의하세요.거기에 쓰기가 완료되면 메시지가 표시됩니다.편집 영역의 내용 길이가 선택한 칩보다 작을 경우 편집 영역의 내용 길이만 기록하기 위해 칩은 0 주소부터 기록을 시작합니다.
빈 버튼: 비어 있는지 확인하고 검사가 완료되면 테스트 결과를 표시하라는 메시지가 표시됩니다.
클리어 버튼: 칩 데이터를 비우면 칩이 비어 있습니다.
교정 버튼: 칩의 데이터를 편집 영역의 데이터와 비교하여 결과를 표시합니다.편집 영역의 콘텐츠 길이가 선택한 칩보다 작을 경우 편집 영역의 콘텐츠 길이만 비교하기 위해 칩은 0 주소부터 시작합니다.
4) 기타 ROM 데이터
1) 드라이버 설치:
1. 문서의 압축을 풀고 ``USB 드라이버`` 문서를 엽니다.듀얼 클릭 설정
2.``설치``를 클릭하세요.
3.성공할 때까지.
4.USB 24 시리즈 항목을 설치합니다.
5.완료될 때까지 ``자동 설치``를 선택합니다.
6. 드라이버를 설치한 후 내 컴퓨터-오른쪽 키 클릭-사양-하드웨어-장치 관리자-USB-IO를 찾으십시오.
2)24 시리즈 칩 방향:
IC 베이스의 핀:
빨간색 핀이 존재하지 않습니다.
3) 읽기 및 쓰기 응용:
USB 24 시리즈의 소프트웨어를 하드웨어에 복사한 후 클릭하여 사용하세요.
다음은 응용 프로그램 소프트웨어의 각 부분의 기능에 대해 설명합니다.
칩 선택: 작동하려는 칩 유형을 선택하고, 메모리 칩과 IC 베이스의 칩을 선택합니다.
상태 표시: 텍스트의 왼쪽 하단에 현재 프로그래머가 삽입되었는지 여부를 표시하는 데 사용되지만 칩 삽입 여부는 감지하지 않습니다.
코드 편집 영역 : 중앙의 흰색 사각형은 열린 파일의 내용이나 메모리 칩에서 읽은 데이터의 내용을 표시하는데 사용되며, 16진수 코드입니다.
열기 버튼: 메모리 데이터 파일을 열고 편집 영역 중앙에 표시하여 칩을 쓸 준비를 합니다.일반적으로 BIN 확장자이며 예외가 있을 수 있습니다.
저장 버튼 : 나중에 사용할 수 있도록 편집 영역의 내용을 파일에 저장합니다.대부분은 칩의 데이터를 읽은 후 저장됩니다.
읽기 버튼: 편집 또는 파일 저장을 위해 칩과 편집기의 내용을 읽고 실제 칩 인터페이스에 해당하는 칩에 주의하십시오.
쓰기 버튼: 편집 영역의 내용을 칩에 씁니다. 실제 칩 인터페이스가 칩에 해당하는지 주의하세요.거기에 쓰기가 완료되면 메시지가 표시됩니다.편집 영역의 내용 길이가 선택한 칩보다 작을 경우 편집 영역의 내용 길이만 기록하기 위해 칩은 0 주소부터 기록을 시작합니다.
빈 버튼: 비어 있는지 확인하고 검사가 완료되면 테스트 결과를 표시하라는 메시지가 표시됩니다.
클리어 버튼: 칩 데이터를 비우면 칩이 비어 있습니다.
교정 버튼: 칩의 데이터를 편집 영역의 데이터와 비교하여 결과를 표시합니다.편집 영역의 콘텐츠 길이가 선택한 칩보다 작을 경우 편집 영역의 콘텐츠 길이만 비교하기 위해 칩은 0 주소부터 시작합니다.
4) 기타 ROM 데이터
패키지:

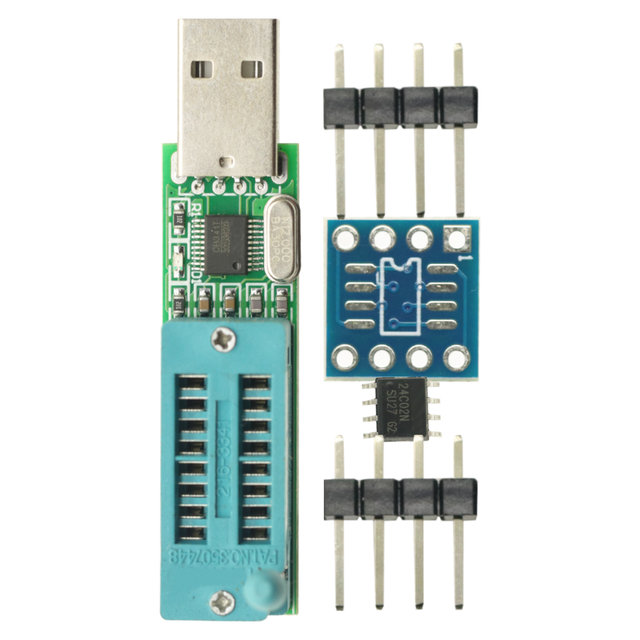

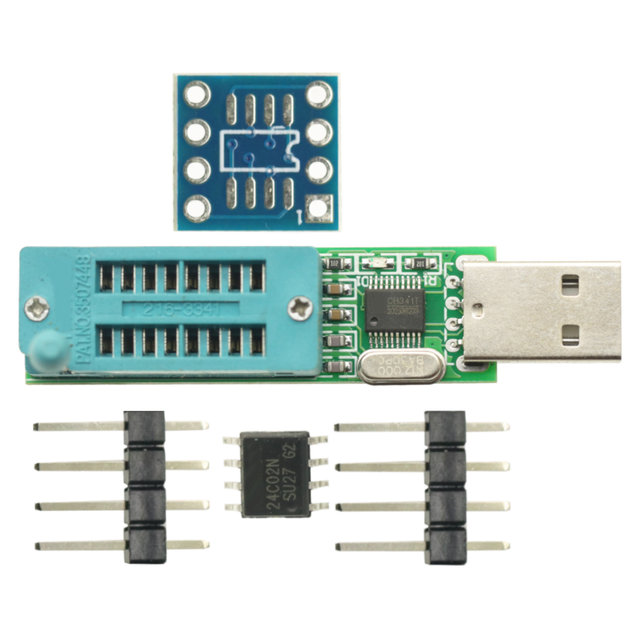

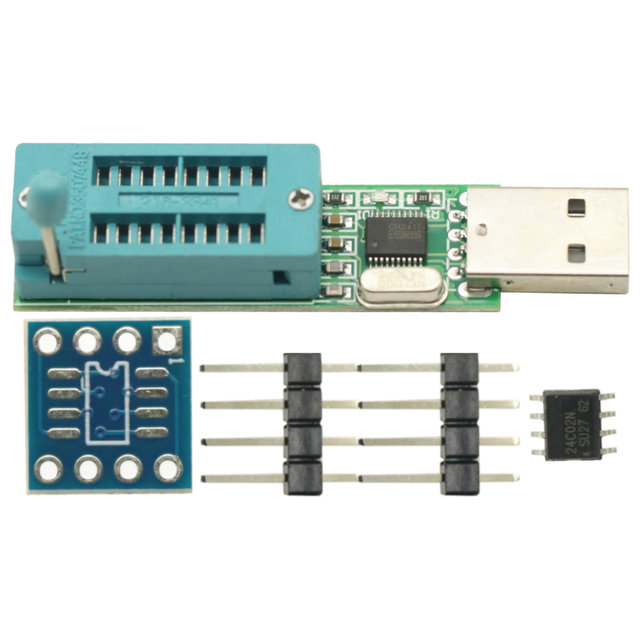

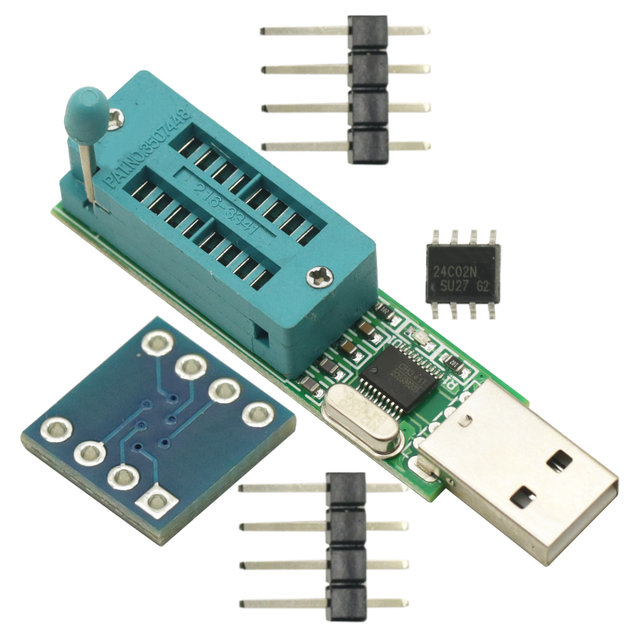

1pc EEPROM 프로그래머
DIP 블록에 1pc SSOP
1pc 24C02 칩
"
