- 호환: Raspberry Pi Compute Module 4
- 부속 유형: 확장 보드
- 브랜드 이름: MiiBestOD
- 근원: CN (정품)
기능 한눈에
- 올인원 미니 컴퓨터, 주로 가정, 소규모 홈 오피스 등을 위해 설계되었습니다.
- 네트워킹 및 스토리지 시스템에 대한 전문적인 지식이 필요 없는 간단하고 사용하기 쉬운 솔루션 제공
- NVME 솔리드 스테이트 드라이브 설치를위한 온보드 2 × M.2 M KEY 슬롯
- 4G 모듈 설치용 온보드 MINI PCIE 커넥터
- 2 × HDMI 4K 출력 인터페이스

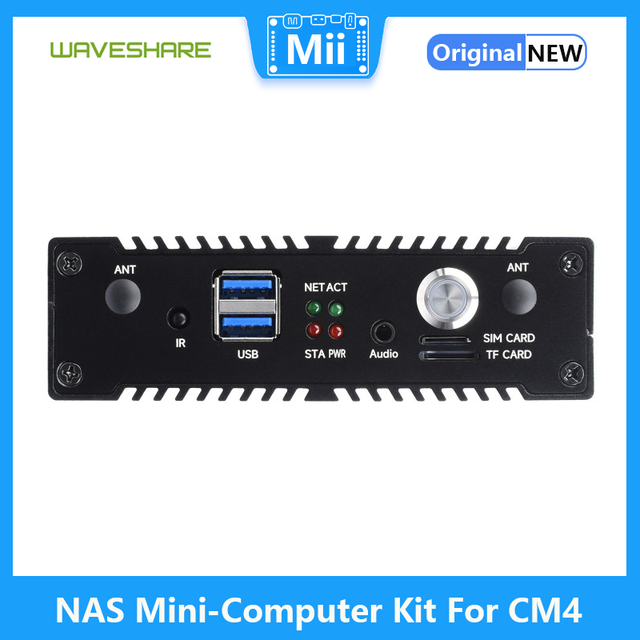

- 온보드 USB3.2 포트, IR 수신기, RTC, 듀얼 기가비트 이더넷 커넥터, 3.5mm 잭 등
사양

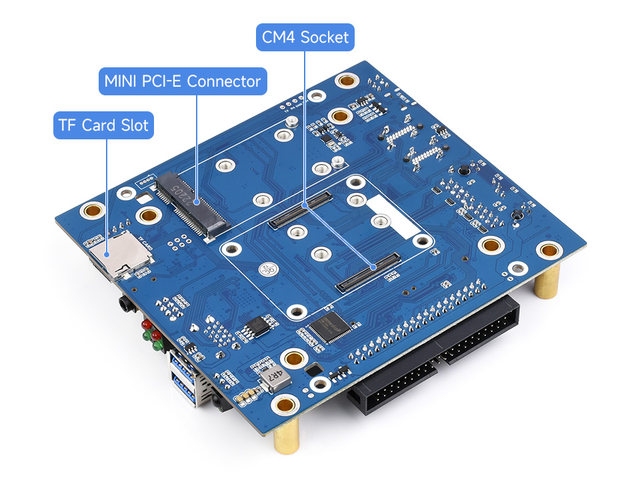

| CM4 소켓 | Compute Module 4 의 모든 변형에 적합 |
|---|---|
| 네트워킹 | 기가비트 이더넷 RJ45 커넥터 × 2 (원래 네트워크 포트 ETH0 및 PCIE 확장 네트워크 포트 ETH1) |
| MINI PCIE 커넥터, 4G 모듈 지원 (USB 프로토콜, PCIE 프로토콜을 지원할 수 없음) | |
| 나노 SIM 카드 슬롯, 4G/3G/2G 인터넷 액세스를 위한 표준 나노 SIM 카드 지원 | |
| M.2 | 듀얼 NVME 솔리드 스테이트 드라이브 슬롯 (2230, 2242, 2260, 2280 호환 가능) |
| USB | USB 3.2 Gen1 (5Gbps) 포트× 2 |
| CSI 카메라 | MIPI CSI-2 카메라 포트 × 2, 15 핀 1.0mm FPC 커넥터 |
| HDMI | HDMI × 2, 4K 30fps 출력 지원 |
| 오디오 | 3.5mm 이어폰/마이크 잭 |
| RTC | 배터리 소켓과 깨우기 기능이있는 실시간 시계 Compute Module 4 |
| TF 카드 슬롯 | 컴퓨팅 모듈 4 Lite 용 TF 카드 소켓 (eMMC 제외) 변형 |
| 전원 입력 | 타입-C (5V 4A) |
| 치수 | 128 × 122 × 36mm |

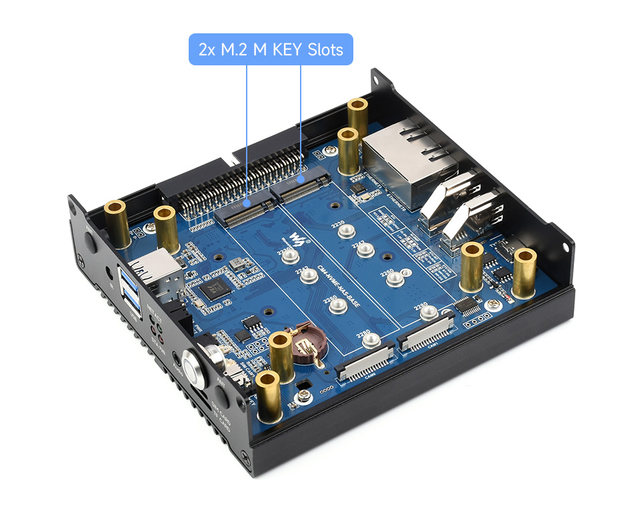

듀얼 솔리드 스테이트 드라이브 슬롯
온보드 2 × M.2 M 키 슬롯, NVME 솔리드 스테이트 드라이브의 모든 크기 지원
(2230, 2242, 2260, 2280)

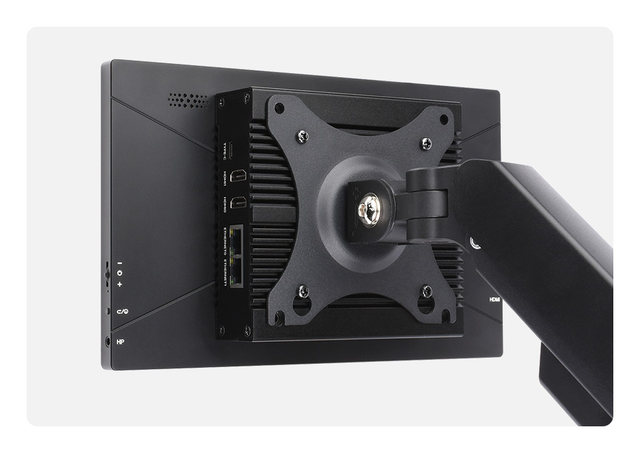

VESA 장착 지원
100 × 100mm 및 75 × 75mm 표준 VESA 구멍 지원
참조용으로만 스탠드와 디스플레이는 포함되지 않습니다.

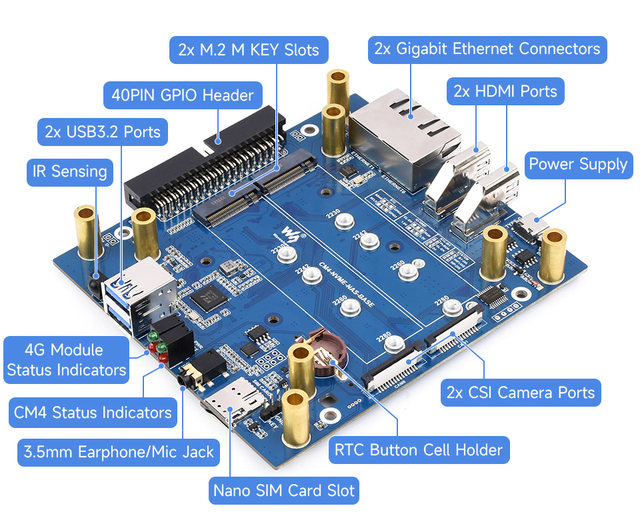

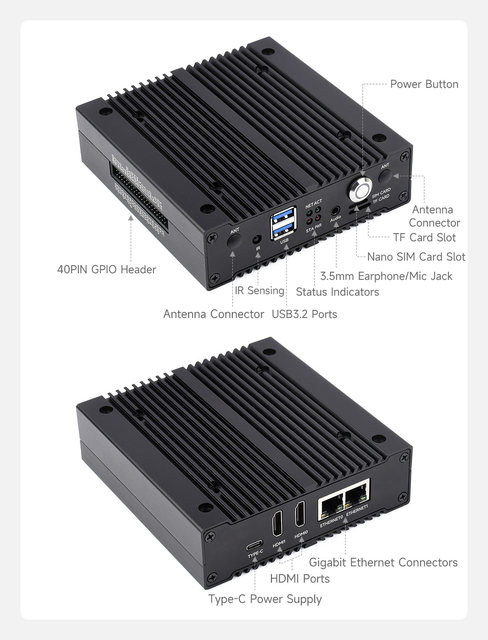

온보드 리치 인터페이스

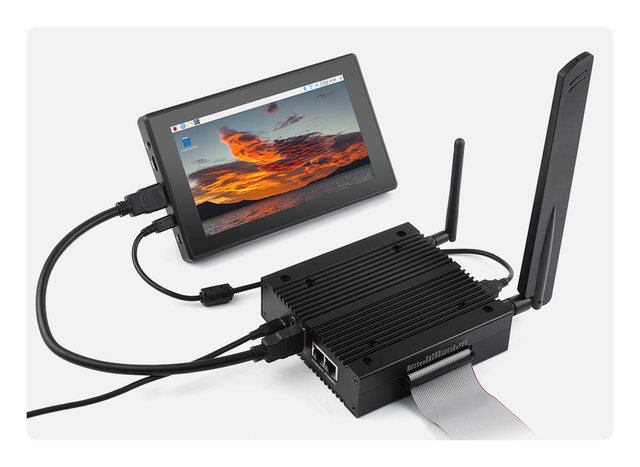

응용 예
다양한 응용 프로그램 시나리오에 적합한 여러 주변 장치와의 연결을 지원합니다.

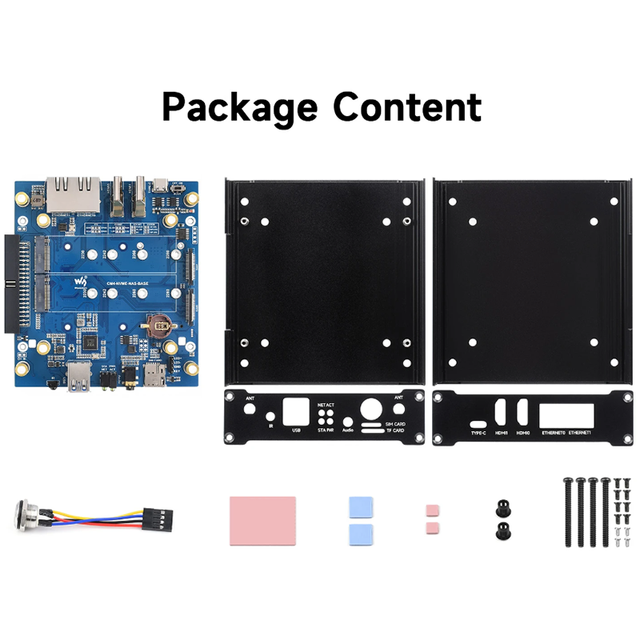

참조용으로만, 자세한 부품 목록은 패키지 내용을 확인하십시오.

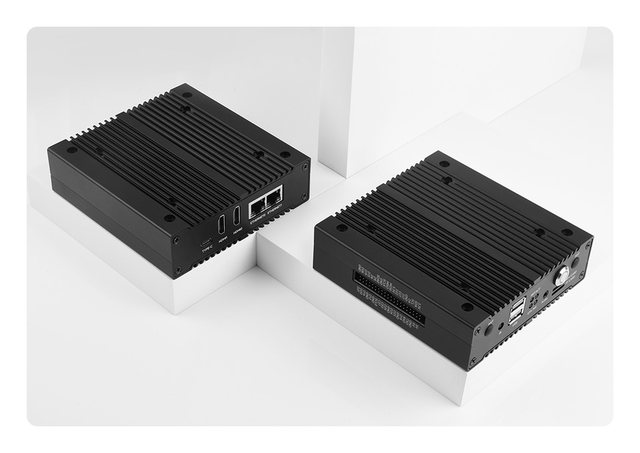

제품 쇼
설치 지침
* 참조 용으로 만 CM4 은 포함되지 않습니다.

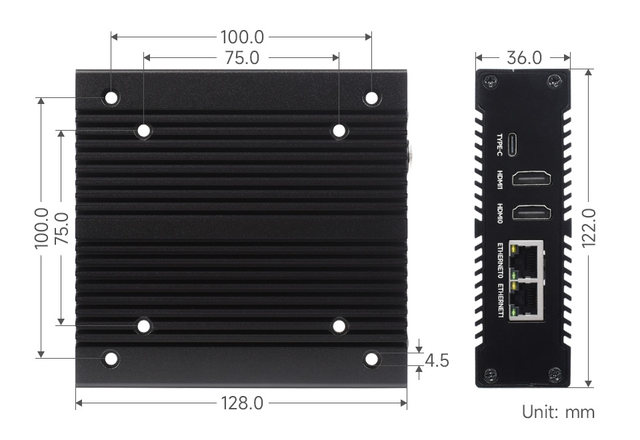

치수 개요
