- 호환: ALL
- 부속 유형: 확장 보드
- 브랜드 이름: SHANGSIMOUDLECX
- 근원: CN (정품)

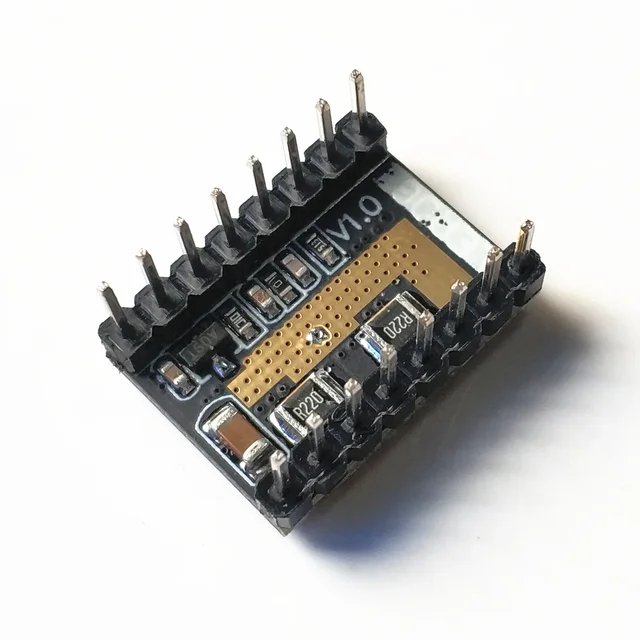

LV8729 드라이버 모듈 128 구획 전류가 1.5A 미만인 Nema 스테퍼 모터에 적합한 선택으로 모터를 안정적이고 조용하며 정확하게 만듭니다.
사양:
크기: 1.5mm * 2.0mm (A4988 및 DRV8825 와 동일)
최대 드라이브 전류: 1.8A (기본 0.8A)
작동 전압: 6V-36V, 제안 된 전압은 12V

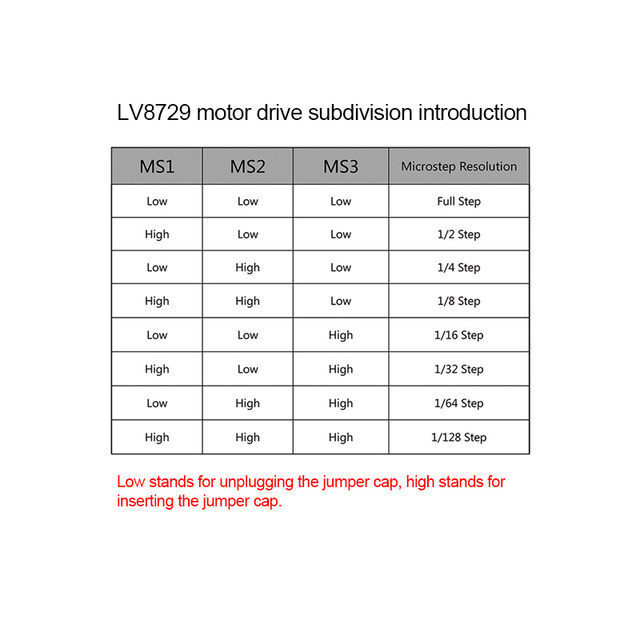

지원 부서: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128
제품 프로세스: 4 층 PCB 보드
64 세분 또는 128 세분 컨트롤러에서는 더 나은 초 저소음 효과가 있습니다.
참고: 연결 방향이 올바른지 확인하거나 드라이버 칩과 컨트롤러 보드를 태울 수 있습니다. 추천 냉각을 잘해야합니다.
드라이버 전류 알고리즘 및 조정:
1. 드라이버 전류 공식: I = Vref/(Rs * 5), Rs = 0.22Ohm, Imax = 1.8A
2. 전압을 측정 할 때 모터를 연결하지 마십시오. 드라이브를 쉽게 구울 수 있습니다.
3. 전압을 측정 할 때 전원 공급 장치와 USB를 모두 연결하십시오.
4. 전위차계 드라이버에 대한 사소한 조정. 과도한 전류로 인한 드라이버 레코딩을 피하기 위해 측정 후 다시 조정하십시오.
5. 전위차계를 시계 방향으로 천천히 돌리고 시계 반대 방향으로 돌려 전류를 증가시킵니다.
LV8729 증가 방열 팁:
열을 고려하기 위해 LV8729 는 열을 방출하기 위해 4 층의 PCB를 사용하는 반면 칩은 기본 1A 인 방열판과 함께 부착됩니다. 3D 프린터의 안정적인 작동을 위해 스테퍼 모터는 팬을 사용하여 열을 능동적으로 발산해야합니다. 예를 들어, 방열판을 걸거나 코 컨트롤러 보드 용 대형 팬을 설치하십시오.
패키지 포함:
1PCS * 모듈
