- 호환: all
- 부속 유형: 확장 보드
- 브랜드 이름: SHANGSIMOUDLECX
- 근원: CN (정품)
제품 판매 포인트:
1. 고품질 재료를 사용하여 품질이 보장됩니다
2. 플러그인 LM2596HV 를 사용하여 LM2596 의 고전압 버전
3. 제품의 외관은 절묘합니다
4. 사용하기 간단하고 편리한
5. 광범위한 적용
매개 변수:
입력 전압 범위: AC5V ~ 30V, DC5V ~ 50V
출력 범위: DC3.3V ~ 33V
출력 전류 범위: 최대 2.2A (전압 조정기 칩은 3A 의 큰 전류를 견딜 수 있으며 단시간에 3A 의 출력 전류에서 작동 할 수 있음)
출력 전력: 35W

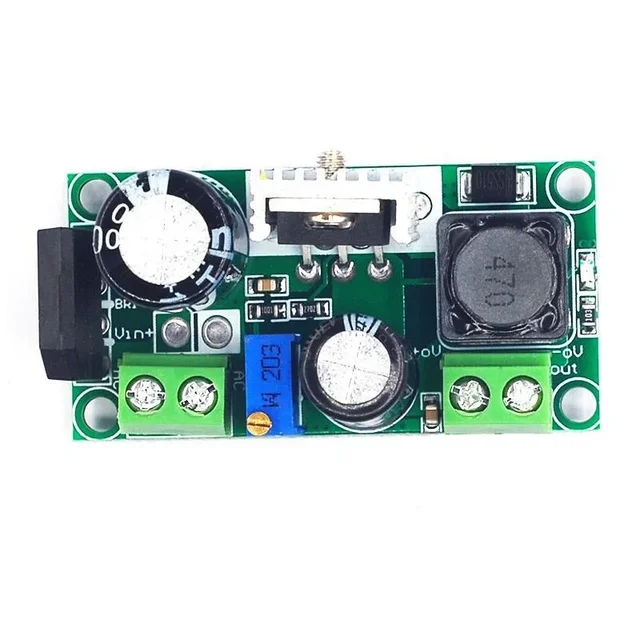

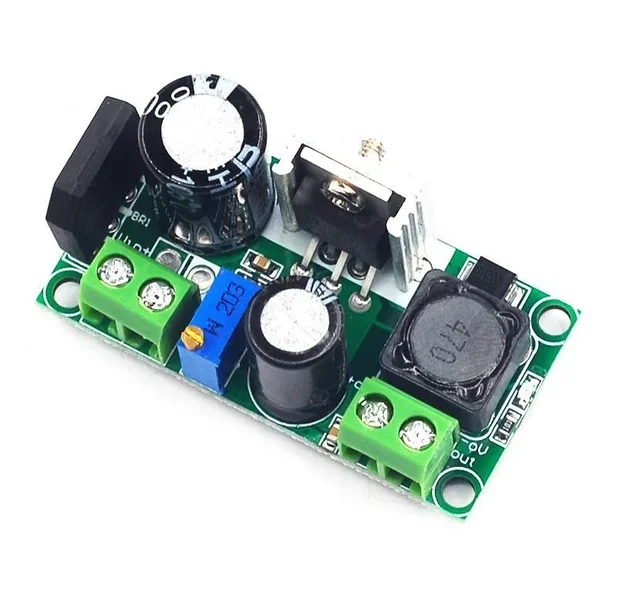

LM2596 의 고전압 버전 인 플러그인 LM2596HV 를 사용하여 최대 입력 전압은 50V 입니다 (필터 커패시터의 견딜 전압에 의해 제한 됨). 외부 방열판은 고전류 작동을 견딜 수 있습니다. 입력 단자는 AC 전원을 입력하기 위해 4A 정류기 브리지 스택을 채택하고 있으며 AC 및 DC 입력에 일반적으로 사용되는 전용 DC 입력 포트가 있습니다. 출력 전압은 조정할 수 있으며 범위는 3.3V ~ 33V 이며 출력 전압은 입력 전압 범위에 따라 다릅니다.

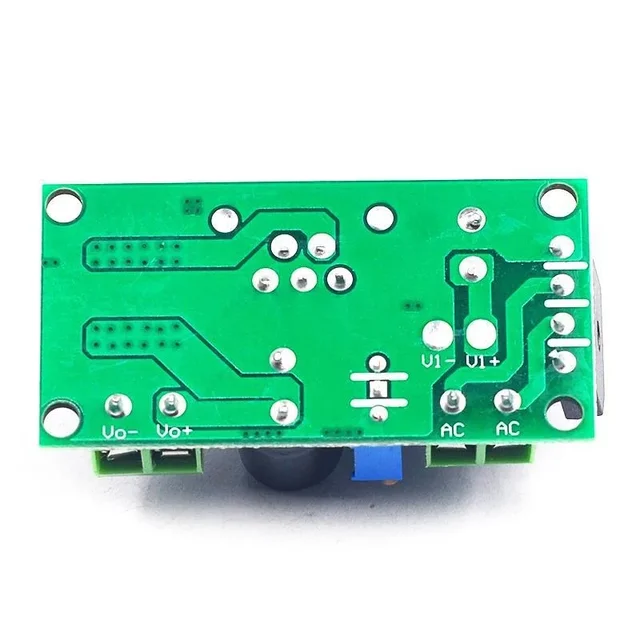

입력 AC 전압은 AC5V ~ AC30V 또는 DC5V-48V. AC 전압은 크게 변동하므로 권장 AC 전압 범위는 마진을 확보합니다. 전원 모듈은 외부 방열판이있는 플러그인 LM2596HV, LM2596 의 고전압 버전, 최대 입력 전압은 48V 입니다 (필터 커패시터에 의해 제한 됨) 외부 방열판을 사용하면 출력 전류가 2.2A 출력 전류에서 오랫동안 안정적으로 작동 할 수 있습니다. 짧은 시간 동안 3A 의 출력 전류에서 작동 할 수 있습니다. PCB 앞면에는 스크린 인쇄 단자 이름이 있고 뒷면에는 실크 스크린 단자 이름이 있습니다. 솔더링 시 손상 방지하기 위해 솔더링 전 알아봐 주세요.
패키지 목록
전원 모듈 * 1
1. 고품질 재료를 사용하여 품질이 보장됩니다
2. 플러그인 LM2596HV 를 사용하여 LM2596 의 고전압 버전
3. 제품의 외관은 절묘합니다
4. 사용하기 간단하고 편리한
5. 광범위한 적용
매개 변수:
입력 전압 범위: AC5V ~ 30V, DC5V ~ 50V
출력 범위: DC3.3V ~ 33V
출력 전류 범위: 최대 2.2A (전압 조정기 칩은 3A 의 큰 전류를 견딜 수 있으며 단시간에 3A 의 출력 전류에서 작동 할 수 있음)
출력 전력: 35W
LM2596 의 고전압 버전 인 플러그인 LM2596HV 를 사용하여 최대 입력 전압은 50V 입니다 (필터 커패시터의 견딜 전압에 의해 제한 됨). 외부 방열판은 고전류 작동을 견딜 수 있습니다. 입력 단자는 AC 전원을 입력하기 위해 4A 정류기 브리지 스택을 채택하고 있으며 AC 및 DC 입력에 일반적으로 사용되는 전용 DC 입력 포트가 있습니다. 출력 전압은 조정할 수 있으며 범위는 3.3V ~ 33V 이며 출력 전압은 입력 전압 범위에 따라 다릅니다.
입력 AC 전압은 AC5V ~ AC30V 또는 DC5V-48V. AC 전압은 크게 변동하므로 권장 AC 전압 범위는 마진을 확보합니다. 전원 모듈은 외부 방열판이있는 플러그인 LM2596HV, LM2596 의 고전압 버전, 최대 입력 전압은 48V 입니다 (필터 커패시터에 의해 제한 됨) 외부 방열판을 사용하면 출력 전류가 2.2A 출력 전류에서 오랫동안 안정적으로 작동 할 수 있습니다. 짧은 시간 동안 3A 의 출력 전류에서 작동 할 수 있습니다. PCB 앞면에는 스크린 인쇄 단자 이름이 있고 뒷면에는 실크 스크린 단자 이름이 있습니다. 솔더링 시 손상 방지하기 위해 솔더링 전 알아봐 주세요.
패키지 목록
전원 모듈 * 1
