• 포장: 그렇습니다
  • 수로: 2 (2.0)
  • 최대 채널당 전력: 전원 없음
  • 브랜드 이름: GZbotolave
  • 근원: CN (정품)


1 쌍 골든 스로트 E550 필드 효과 튜브 클래스 A 파워 앰프 보드 E405 순수 파워 앰프 PCB



항목 설명: Golden Throat E550 은 유일한 담즙 파워 앰프입니다.
전계 효과 튜브를 사용하는 골든 스로트 파워 앰프 시리즈
출력
채널당 왜곡되지 않은 전력 출력 (60W)
출력 임피던스 (2 옴-8 옴)
특별한주의: 필드 효과 튜브는 정전에 민감하기 때문에
전기, 전기 납땜 인두는 접지되어야합니다
필드 효과 튜브의 정적 손상을 피하기 위해 기계를 설치하십시오!!
!!

골든 스로트 E550 클래스 A 앰프 회로의 원리 소개:
E-550 모든 전력 중에서 뛰어난 앰프라고 할 수 있습니다.
골든 보이스의 앰프이며, 유일한 앰프 맛이기도합니다.
필드 효과 튜브 출력을 사용하는 클래스 A 전력 증폭기.
프리즘 이중 차동 증폭 및 이중 전압 사용
증폭, 전계 효과 튜브는 출력 톤을 가질뿐만 아니라
튜브 앰프뿐만 아니라 트랜지스터 기계의 동적 효과도 있습니다.
회로는 일정한 전압 편향, 온도 드리프트 없음 및 no
정적 전류. 온도가 상승함에 따라 부정적인 피드백
E550 은 균형 잡힌 피드백으로 op amp를 사용하며 중간 점 전압은 없습니다.
드리프트, 피드백 커패시터 없음, 더 높은 수준의
재생 효과 및 회로 안정성. 클래스 A에서 말할 수 있습니다.
파워 앰프 그 중에서도 Golden Throat E550 회로는 매우
매우 유리한 완벽하고 독특한 증폭 회로
초보자를위한 디버깅 조건. 연결하는 방법을 아는 한,
성공적으로 디버그 할 수 있습니다.

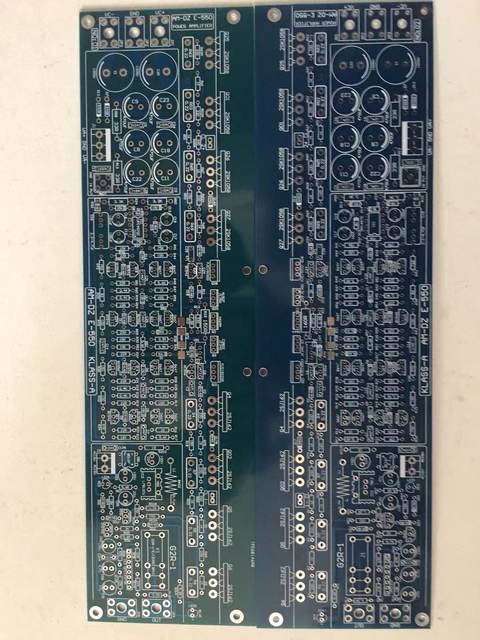

회로 기판 재료:
회로 기판은 2mm 두께, 2 온스의 구리 바운드 FR-4 유리 섬유 보드로 만들어졌습니다.
파워 레벨: 파워 튜브는 히타치 브랜드 뉴 오리지널 K1058/J162 를 채택
오디오 필드 효과 파워 튜브, 채널 당 8 개/4 쌍, 낮은 출력
내부 저항과 강한 힘.
여기 수준: ON 반도체 킹 MJE15032/MJE15033 을 사용하여 운전,
이 튜브는 8A 의 피크 구동 전류에 도달 할 수 있으며 쉽게 4 를 구동 할 수 있습니다
한 쌍의 전원 튜브.
레벨 1 전압 증폭: 히타치 B647/D667 에 의해 구동.
2 차 전압 증폭: 또한 ON 반도체 사용
MJE340/MJE350, MJE15032/15033 더 잘 구동 할 수 있습니다.
여기 부분.
차동 증폭: 프리즘 이중 차동 장치는
비 립 고주파 및 낮은 손실 BC556/BC546 에 의해 완료. 트랜지스터
원활한 매치
커패시터: 전원 공급 장치의 디커플링 부분은 Nikon FW 오디오를 채택합니다.
특수 전기 분해 및 커플 링은 Ina ELNA 천연 실크를 채택합니다
필름 커플 링은 인간의 목소리를 부드럽게 만듭니다. 진동 방지
커패시터는 원래 독일 WIMA Weimar를 채택합니다.
고주파 손실로 사운드를보다 선명하고 반투명하게 만듭니다.
저항: 저전력 저항은 군사 저항을 사용합니다.
베이징 817 공장, 고출력 저항기는 원본을 사용합니다.
파나소닉 저항.
전체 구성 요소는 완벽하게 일치합니다.

오디션 섹션:
이 보드는 유명한 오디오 튜브 K1058/J612 을 사용하기 때문에
작은 그리드 접합 커패시턴스는 튜브에 필적하는 사운드를 만듭니다
앰프. 이 튜브의 소리는 열광자들에 의해 칭찬되었습니다.
멀리. 현악 보컬을 연주할 때, 울림과 소리는 부드럽게 변합니다.
인간의 목소리는 두껍지 만 두껍지 않습니다. 고주파는 얇고 그렇지 않습니다.
가시, 4 개의 튜브가 병렬로 연결되고 ON
반도체 여자 튜브 드라이브, 그래서 저주파 다이빙은
트랜지스터 증폭기 회로 이상, 그리고 선명하고
강력한 저주파는 느슨한 느낌이 없습니다.

스피커 보호: UPC1237HA 는 스피커 보호에 사용됩니다. IC
회로에는 이중 신호 감지, 즉 DC 감지 및 과부하
파워 앰프 보드와 스피커를 보호 할 수있는 감지
온전한.
회로 기판 크기: 300X110X40 (길이. 너비. 두께)
라디에이터 요구 사항: 350X180X50 (길이. 높이. 날개 두께) 는 크지 만 작지는 않을 수 있습니다.

주의 사항:
E-550 파워 앰프 보드는 마스터 슬레이브 통합 전력을 사용할 수 있습니다
공급, 마스터 슬레이브 통합 전원 공급 장치, 각 채널은
26-28V 전압, 6-8A 전류, 공식 권장 사항은 DC 70V 이므로
우리는 80V 이상, 즉 플러스 또는 마이너스 40V 로 작업 할 수 있습니다. 전압.
즉, 변압기는 26-28V AC를 출력합니다. 주인과 노예
별도로 전원이 공급되며 전류 증폭 부분은 26-28V 를 채택하고,
전압 증폭은 26 ~ 30V 변압기 전압을 채택합니다
