• 호환: NEW
  • 부속 유형: 확장 보드
  • 브랜드 이름: EMDSXGO
  • 원산지: 중국

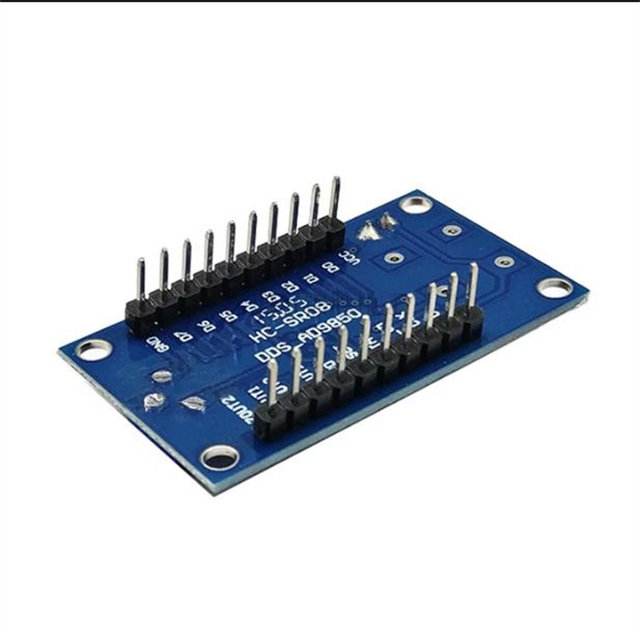

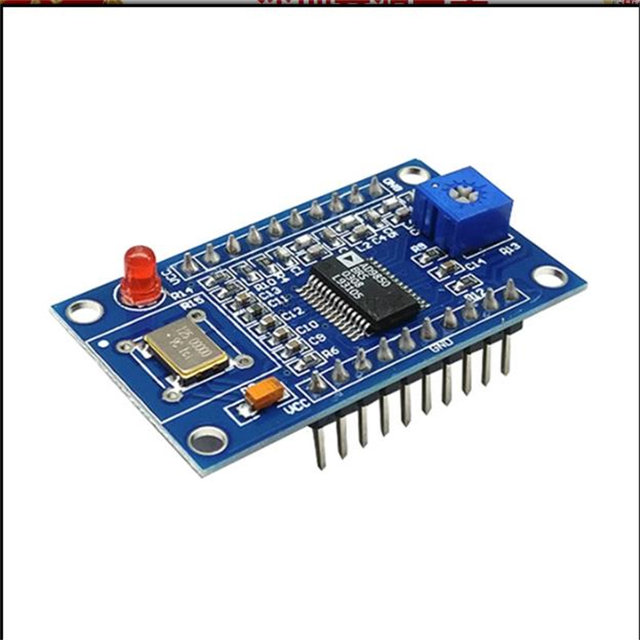

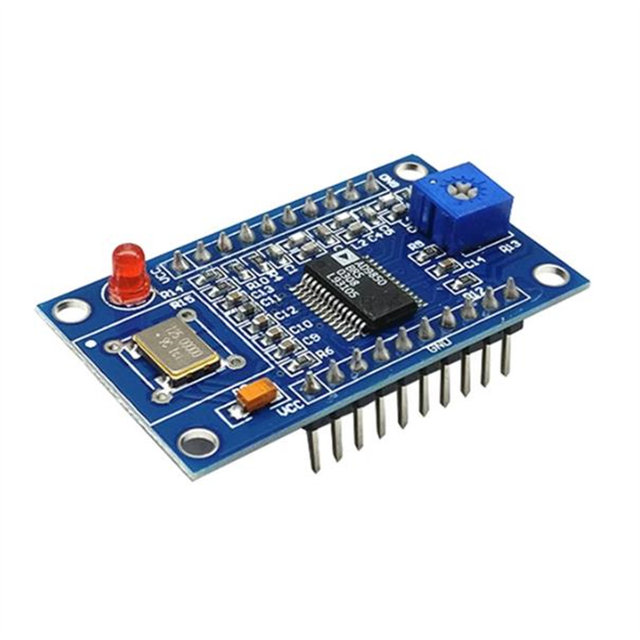

이 모듈은 이제 파란색 버전으로 변경되었으며 이전 녹색 버전은 생산이 중단되었습니다.

주요 기능 기능:

* 이 모듈은 2 개의 사인파 및 2 개의 정방파 출력으로 사인파 및 정방파를 출력 할 수 있습니다.

AD9850: 0-40MHz

AD9851:0-70MHz

주파수가 20-30 MHz에 도달하면 고조파가 커지고 파형이 덜 깨끗해집니다.

스퀘어 웨이브: 0-1MHz

* 파형의 SN 비율을 향상시키기 위해 70MHz 로우 패스 필터 채택

* DA 참조를 생성하는 핀 (PIN12) 이 밖으로 나오므로 출력 파형의 진폭 조정 응용 프로그램에 편리합니다.

* 비교기의 기준 입력 전압은 가변 저항에 의해 생성되며, 이는 다른 듀티 사이클 스퀘어 파를 얻기 위해 조정될 수 있습니다

* AD9850 모듈은 125MHz 활성 크리스탈 발진기를 사용하는 반면 AD9851 모듈은 30MHz 활성 크리스탈 발진기를 사용합니다

AD9850 과 AD9851 의 주요 차이점

* AD9850 의 클럭 주파수는 최대 125 MHz이며 AD9851 의 클럭 주파수는 최대 180 MHz입니다. 최고 출력 주파수 AD9851 은 AD9850 보다 높습니다.

* AD9850 에는 6 옥타브가 없으며 AD9851 에는
