입력 AC 전압: 24V 이하 - 0~24V 이하

출력 DC 전압: 1.5V-(입력 AC × 1.4배 = 최대 DC)

피크 최대 출력 전류: 1.5A

크기: 85*75*31MM

메모:

1: 이 PCB 전원 보드는 강압 레귤레이터 회로 기판이며 부스팅 효과가 없습니다.18V AC 정류가 25V DC인 경우 조정 가능한 최고 전압은 25V입니다.

2: 공장 출력 전압이 기본적으로 양극 및 음극 5V로 조정되면 구매자는 상품을 받은 후 필요에 따라 전압을 조정할 수 있습니다.조정 방법은 3296 미세 조정 구성 요소를 찾아 왼쪽으로 돌리면 벅, 오른쪽으로 돌리면 부스트하는 것입니다.

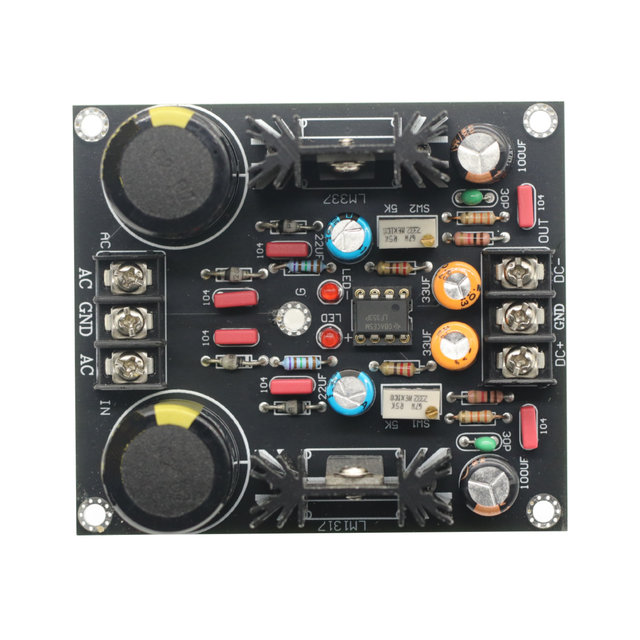

3: ''AC IN''은 AC 입력 단자이고 ''DC OUT''은 DC 출력 단자입니다. 설치시 입력단자와 출력단자를 구분하도록 주의하세요. 연결을 반대로 하지 마십시오. LF353 연산 증폭기 블록을 태우지 마십시오.
