- 브랜드 이름: EMDSXGO
- 호환: NEW
- 원산지: 중국
- 부속 유형: 확장 보드
기본 매개변수
출력 전압은 5V/8V/9V/12V 로 설정할 수 있으며 기본값은 12Vo 입니다.
입력 전압 범위: 2 ? 5V ~ VOUT ° 입력 전압은 설정된 출력 전압보다 낮아야합니다.

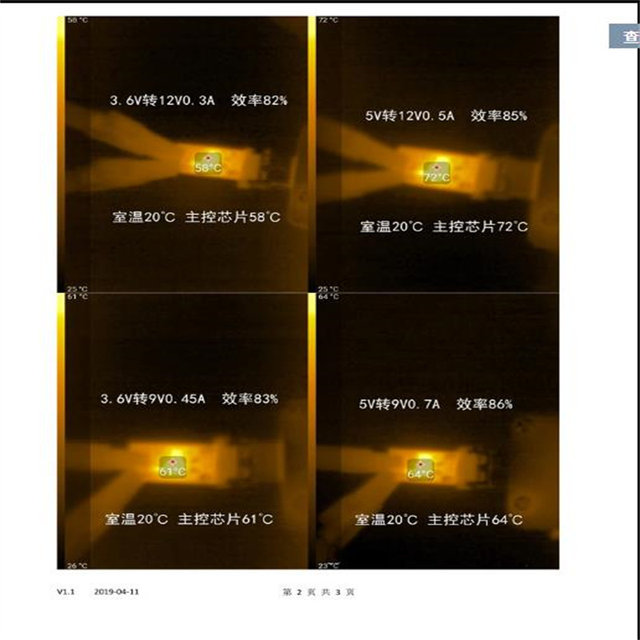

출력 용량: 3.7V 리튬 배터리에서 입력 할 때 5V1A 8V0.5A 9V0.45A 를 출력 할 수 있습니다. 12V0.3A:
5V 로 입력하면 8V0.7A 를 출력할 수 있습니다. 9V0.7A, 12V0.5Ao
기본 출력이 12V 인 경우 LED 표시기는 대략 전류를 소비합니다.
이마오
표시등이 꺼지면 입력 전류 V 무부하
LmAo
전압 설정 지침

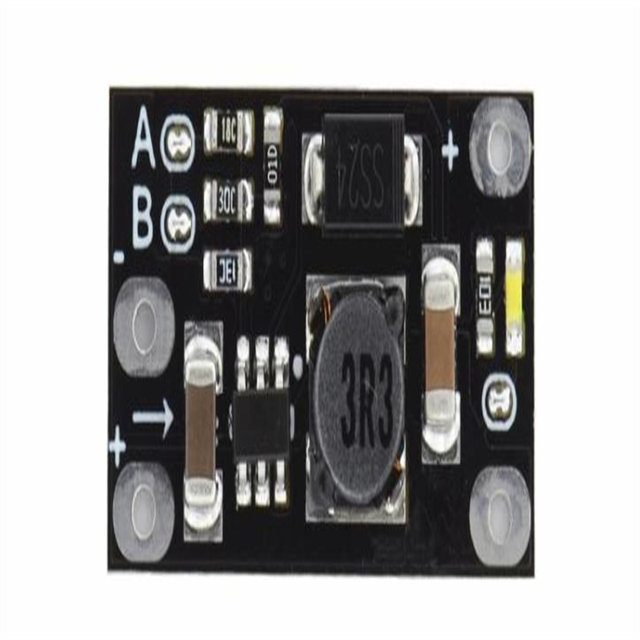

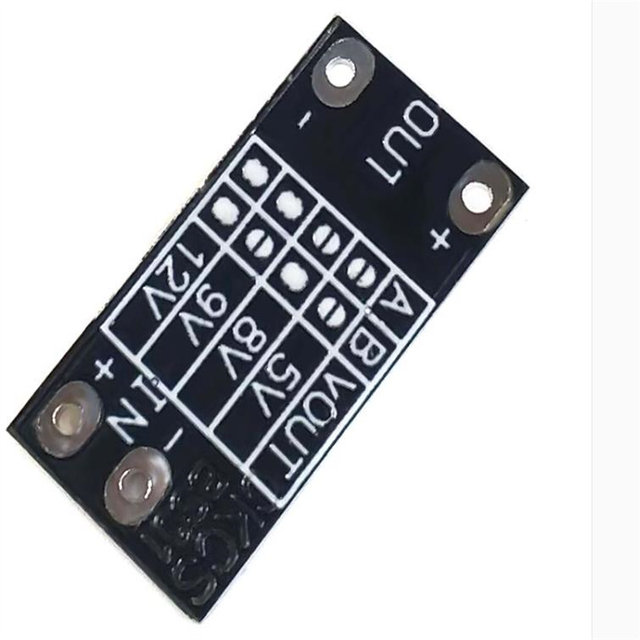

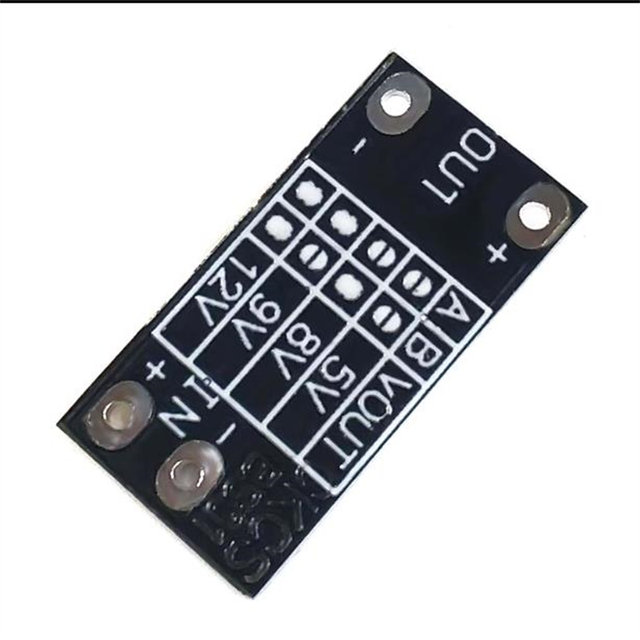

PCB의 전면에는 A 및 B라는 단어가 표시되며 전기 납땜 인두로 문자 옆의 패드 켜기/끄기를 변경하여 출력 전압을 변경할 수 있습니다. F 표에서 0 은 패드가 꺼져 있음을 나타내고 1 은 패드가 연결되어 있음을 나타냅니다.
A B 투표
0 0 5V
0 1 8V
1 0 9V
1 1 12V
