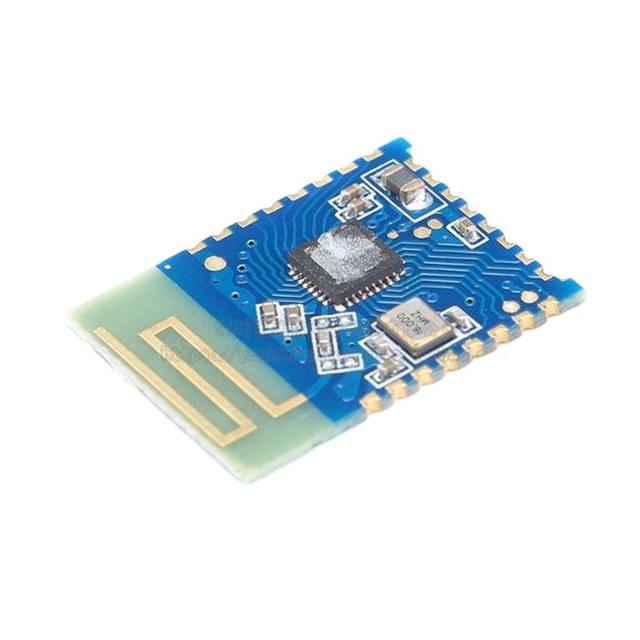

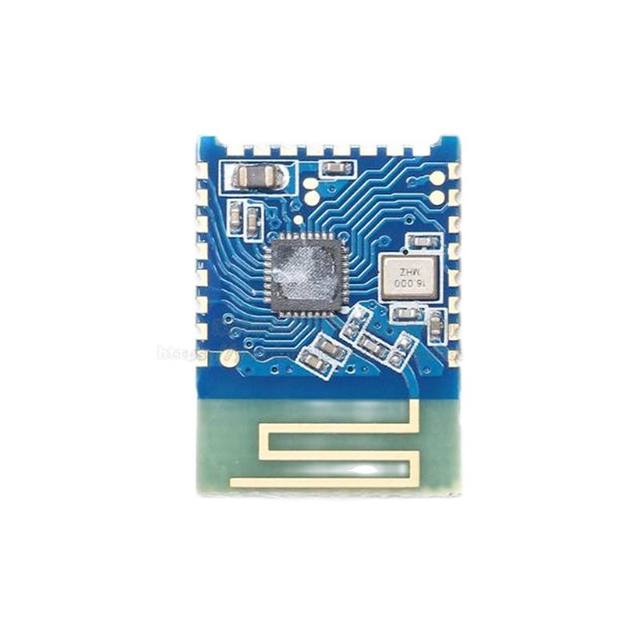

JDY-19 호스트 블루투스 원격 제어 블루투스 4.2 호스트 블루투스 저전력 소비-소개
JDY-19 투명 전송 모듈은 Bluetooth 4.2 프로토콜 표준을 기반으로합니다. 작동 주파수 범위는 2.4GHZ, 변조 모드는 GFSK, 최대 전송 전력은 4db 이며 최대 전송 거리는 40m 입니다. 수입 된 원본 칩으로 설계되었으며 사용자가 편리하고 빠르며 유연한 AT 명령을 통해 장비 이름, Baud 및 기타 명령을 수정할 수 있도록 지원합니다.

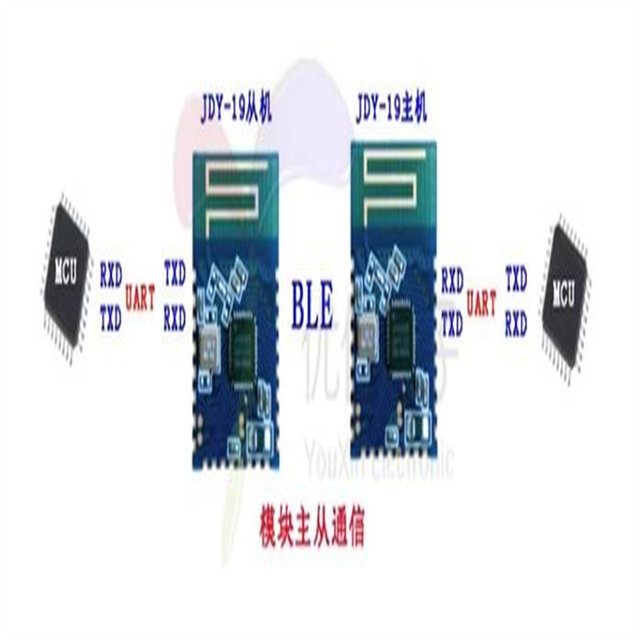

JDY-19 Bluetooth 모듈은 모듈 대 모듈 데이터 전송을 달성 할 수 있으며 간단한 구성을 통해 제품 애플리케이션에 BLE Bluetooth를 빠르게 사용할 수 있습니다.
특히 JDY-19 마스터 슬레이브는 통합되지 않으며 마스터 슬레이브 모듈은 분리되어 있습니다. 하드웨어가 JDY-19 호스트 및 슬레이브 시스템 모두 JDY-19 하드웨어를 사용합니다. 그러나 JDY-19 호스트 또는 JDY-19 슬레이브 프로그램은 내부에서 별도로 레코딩됩니다. 원격 제어
제품 매개 변수 JDY-19
모델 JDY-19 메인 모듈
작동 주파수 대역 2.4G
전송 전력 4db (최대)
통신 인터페이스 UART
작동 전압 1.8V -3.6V
작동 온도-40C -80C
PCB 안테나가 내장 된 안테나
수신 유연성-97dbm
40 미터의 전송 거리
마스터 슬레이브 지원 호스트
모듈 크기 19.6*14.94*1.8mm (길이, 너비, 높이)
블루투스 버전 BLE 4.2 (BLE 4.0 및 BLE 4 1 호환)
1mA 내의 마스터 슬레이브 통신 전류
슬레이브 전류 4 mA 검색
깊은 수면 전류 3uA
명령 매개 변수 저장, 매개 변수 구성 및 전원 차단 데이터 저장
STM 용접 온도 <260 * C
RF TX/RX 피크 전류 5mA
작업 모드 상태의 평균 전류에 대한 비고
웨이크 업 직렬 포트 전송은 500uA 에 연결되어 있지 않으며 일반적으로 APP와 통신합니다. 연결 시간에 영향을 미치므로 브로드캐스트 간격을 너무 길게 설정하지 않는 것이 좋습니다. 일반적으로 100 ~ 500mS 사이가 권장됩니다. 빠른 연결이 필요하고 전력 소비가 필요하지 않은 경우 브로드 캐스트 간격을 짧게 설정할 수 있습니다
깊은 방송 없음 수면 없음 방송 3uA
방송 수면이있는 가벼운 수면 lOOMS 넓은 간격 200uA
평균 전력 소비 200mS, 방송 간격 80uA
300mS 방송 간격 3OuA
낮은 전류 400mS 브로드캐스트 간격 미만
깨우기 투명 전송 상태 연결 900uA 연결 상태 F는 PWRC 핀을 내려 AT 명령을 보내거나 직접 작업 모드를 설정하여 발행 할 수 있습니다. 자세한 내용은 AT + STARTEN 명령을 참조하십시오.
함수 팩토리 기본 매개 변수 명령
직렬 포트 Baud 9600 AT + BAUD4
수면 모드 웨이크업 AT + STARTEN1
방송 이름 JDY-19 AT + NAMEJDY-19
MS AT + ADVIN1 200 방송 간격

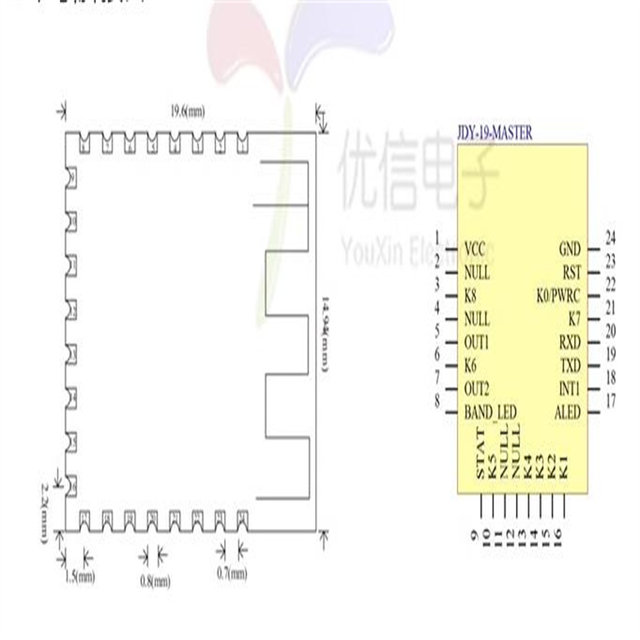

핀 기능 설명
1 VCC 전원 공급 장치 (1.8-3.6V)
2 NULL 빈
풀업 기능 내장 3 K8 리모콘 버튼 입력 인용 (기능 포함)
1 NULL 비어 있음
5 OIT1 은 출력 핀에 기능이 없음을 정의합니다.
6 K6 리모컨 버튼 입력 핀 (기능) 내부 자체 풀업
7 (XJT2 는 출력 핀을 정의합니다 (HlWff는 기능이 없습니다)
8 밴드. 바인딩이 없으면 LED가 깜박입니다. 바인딩이있는 장치는 켜져 있습니다.
9 STAT 낮은 레벨에 연결되지 않음, 높은 레벨에 연결
예약 버튼 입력이있는 10 K5 리모콘 및 풀업 기능이 내장 된 W (TT 기능)
11 NULL 빈
12 NULL 빈
13 K4 리모콘 입력 리드 (기능 포함) 내부 자기 풀업
풀업 핀이 내장 된 14 K3 리모콘 (기능)
15 K2 리모컨에는 입력 핀 (기능 포함) 용 풀업 핀이 내장되어 있습니다.
풀업 기능 내장 16 KI 컨트롤 버튼 도금 입력 트리거 (기능 포함)
17 ALED 방송 디스플레이 가이드
18 INTI 버튼 인터럽트 입력 핀 APP로 전송 (현재 15 에는 기능이 없음)
19 TXD 직렬 포트 출력이 TTL 레벨을 나타냅니다.
20 RXD 포트 ? 입구 ? TTL 레벨
21 K7 리모컨에는 i ? 입력 핀 (기능 포함) 을 눌러 내부 풀업 기능이 있습니다.
22 KO/PWRC 기능 설명 종료: 짧은 누름 (100DIS 내) 시작: 길게 눌러 시작 (2000ms 이상) 바인딩 노예: 종료 상태에서 ? 길게 누름 K2 (낮은 수준) ? 그런 다음 KO/PIRC를 길게 눌러 "(2000ns 이상) HF" JDY-19 가장 강력한 주변 신호를 자동으로 바인딩합니다. 슬레이브를 바인딩 한 후 다음에 시스템을 종료 할 때, 이미 바인딩 된 슬레이브 펌프에 자동으로 연결되어 전원을 제거합니다. 종료 상태에서 F. 길게 눌러 생성 (낮은 수준) ? H long tt K0/PWC 누르기 최적화 사용자가 원격 제어 기능을 활성화하지 않으려는 경우, 그들은 단순히 로컬 시스템으로 전환하고 투명 전송을 위해 슬레이브 머신을 JDY-19 수 있습니다. 로컬 시스템으로 전환 할 필요가 없습니다. KO/PiRC<J | W를 접지 k 상 보드에 연결하기 만하면됩니다. 이렇게하면 부팅 할 때 장치가 냄새 상태로 들어갑니다. 예: `직렬 포트 접기로 제어` 원격 제어 상태에서도 부팅 후 사용자는 작은 포트 접기로 로컬 시스템으로 전환 할 수도 있습니다. `R <
23 RST Yihe 위치 두꺼워. 낮은 수준의 오른쪽 효과
24 GM) 파워 접지
