상품정보
- 브랜드 이름: seeed studio
- 액세서리 유형: 센서
- 배터리 포함: 아니요
- 원산지: 중국
- 고농도 화학 물질: 없음
- 호환 가능: Wio-WM1302
특징
??Semtech 제공® SX1302 베이스밴드 LoRa® 칩, 매우 낮은 전력 소비와 높은 성능.
??표준 52핀 골든 핑거를 갖춘 미니 PCIe 폼 팩터, 다양한 게이트웨이 장치와 쉽게 통합할 수 있습니다.
??매우 낮은 작동 온도, 추가적인 열 방출이 필요하지 않아 LoRaWAN 게이트웨이의 크기가 줄어듭니다.
??높은 감도SX1250 TX/RX 프런트 엔드를 사용하여 -139dBm @SF12까지; 최대 26dBm @3.3V의 TX 전력.
??CE(EU868), FCC ID(US915), TELEC(AS923) 인증 획득.최종 제품 인증서를 단순화합니다.

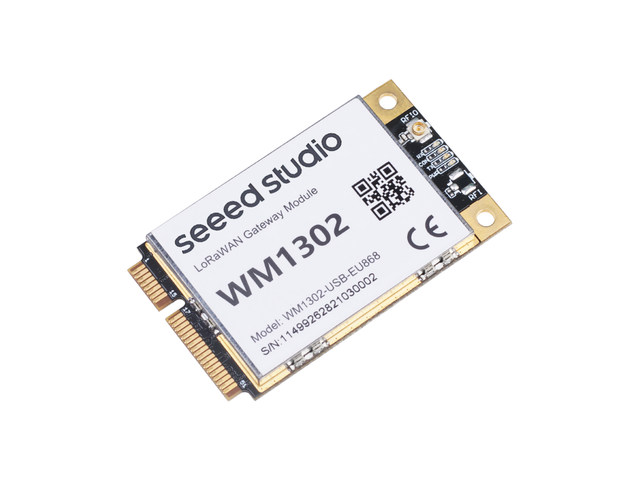

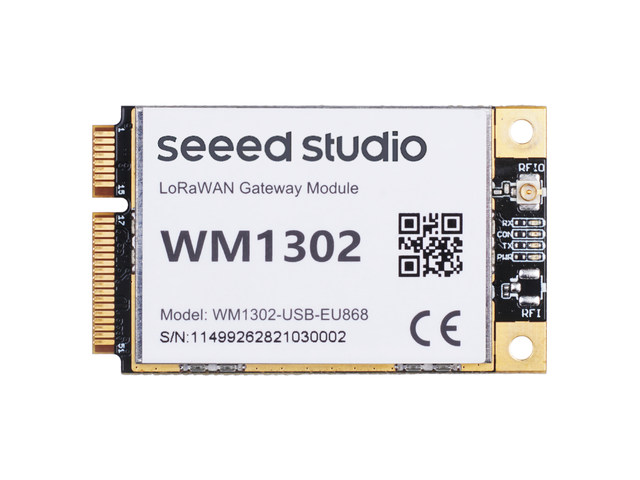

WM1302 모듈은 미니 PCIe 폼 팩터를 갖춘 차세대 LoRaWAN 게이트웨이 모듈입니다.Semtech를 기반으로 함® SX1302 베이스밴드 LoRaWAN® 칩인 WM1302는 게이트웨이 제품에 대한 장거리 무선 전송의 더 큰 잠재적 용량을 열어줍니다.이전 SX1301 및 SX1308 LoRa에 비해 더 높은 감도, 더 적은 전력 소비 및 더 낮은 작동 온도가 특징입니다.® 칩.
WM1302 LoRaWAN 게이트웨이 모듈은 US915 및 EU868 주파수 대역 모두에서 SPI 및 USB 버전을 갖추고 있어 EU868, US915, AS923, AS920, AU915, KR920 및 IN865를 포함하여 선택할 수 있는 광범위한 LoRaWAN 주파수 계획 옵션을 제공합니다.
WM1302 모듈은 CE(EU868), FCC ID(US915), TELEC(AS923) 등 다양한 인증을 통과했습니다.이는 장거리 게이트웨이 장치의 개발 및 인증 프로세스를 단순화하는 데 도움이 됩니다.
WM1302는 M2M 및 IoT 애플리케이션용으로 설계되었으며 LPWAN 게이트웨이 지원 시나리오에 널리 적용될 수 있습니다.LoRaWAN 게이트웨이 등을 포함한 LoRa 게이트웨이 장치를 개발할 때 기술적 어려움과 시간 소모를 크게 줄이는 것은 완벽한 선택이 될 것입니다.
하드웨어 개요
다이어그램

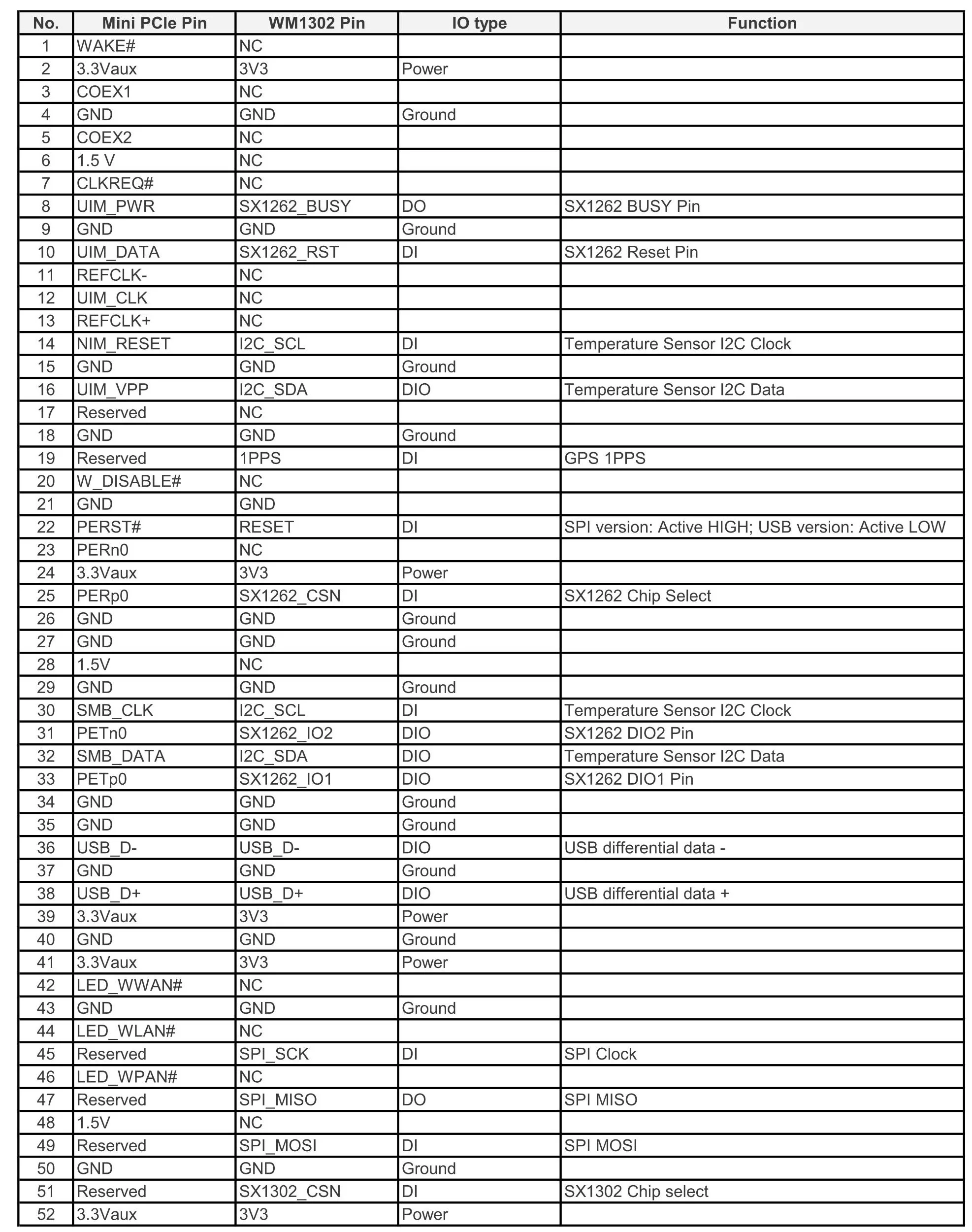

핀아웃
사양
지역 |
EU 868 |
미국915 |
빈도 |
863~870MHz |
902~928MHz |
감성 |
-125dBm @125K/SF7의 경우 |
-125dBm @125K/SF7의 경우 |
텍사스 파워 |
26dBm(3.3V 전원 공급 장치 사용) |
25dBm(3.3V 전원 공급 장치 사용) |
LED |
전원: 녹색 구성: 빨간색 TX: 녹색 RX: 파란색 |
|
폼 팩터 |
미니 PCIe, 52핀 골든 핑거 |
|
전력 소비(SPI 버전) |
대기: 7.5mA |
|
전력 소비(USB 버전) |
대기: 20mA |
|
LBT(말하기 전에 듣기) |
지원하다 |
|
안테나 커넥터 |
유플 |
|
작동 온도 |
-40°C~85°씨 |
|
치수 |
30mm(너비) × 50.95mm(길이) |
|
인증 |
CE(EU868), FCC ID(US915), TELEC(AS923) |
|
