- 브랜드 이름: Geekbord
- 부속 유형: 확장 보드
- 원산지: 중국
- 힌트 관련 화학: 없음
- 호환: Raspberry Pi 4
???????
[(691)Bundle2]
[(29)Bundle3]
[(10)Bundle1]
참고
Pi4 및 HDD 포함되지 않음!!
하이 퀄리티 전원 어댑터를 사용하십시오. 저품질 PSU가 X885 보드를 손상시키고 HDD를 인식하지 못할 수 있습니다.
참고: 제품이 제대로 작동하려면 스크립트를 먼저 설치해야 합니다.
사용자 설명서
개요
이 X885 SuperSpeed USB에서 듀얼 SATA Gen3 포트 쉴드로 고용량을 쉽게 추가 할 수 있습니다. 라즈베리 파이 4 에 고성능 외부 데이터 저장 듀얼 SATA 쉴드는 초고속 데이터 전송 속도와 구성 가능한 RAID 모드와 두 개의 3.5 "SATA 하드 드라이브를 지원합니다. 이 듀얼 SATA 실드는 USB 3.1 Gen 1 성능으로 최대 5Gbps 의 빠른 파일 전송 속도를 제공합니다. SATA I, II 및 III를 지원하며 UASP로 향상되어 SATA III 드라이브의 성능과 속도를 극대화합니다. 듀얼 SATA 실드는 Raspberry Pi4 가 중요한 파일을 저장, 액세스, 백업 및 보호 할 수있는 효과적인 솔루션을 제공합니다.
기능
라즈베리 파이 4 를위한 이상적인 스토리지 솔루션-듀얼 SATA Gen3 포트 쉴드
USB 3.1 (5Gbps) 를 통해 듀얼 SATA HDD RAID 어레이로 고성능 스토리지 생성

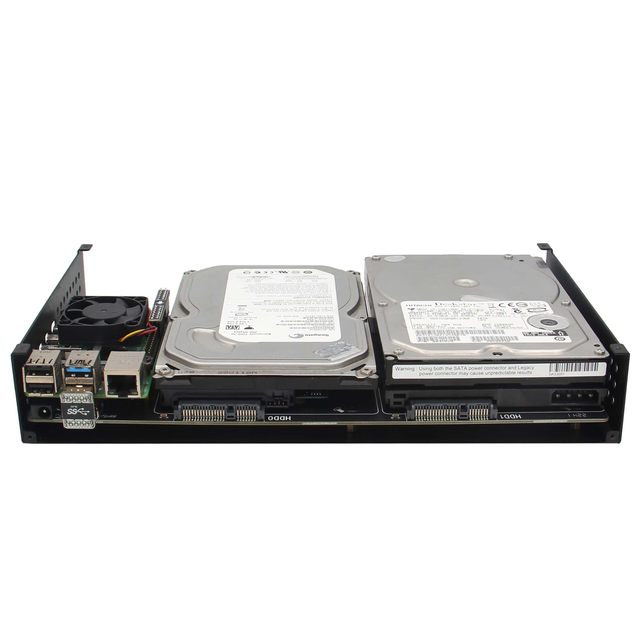

표준 데스크탑 3.5 "SATA 하드 드라이브 또는 SSD 지원
최대 10TB 의 하드 드라이브 지원
SATA I, II 및 III를 지원하며 UASP로 향상되어 SATA III 드라이브의 성능과 속도를 극대화합니다.
최대 5Gbps (USB 3.0),480Mbps (USB 2.0), 12Mbps (USB 1.1) 의 전송 속도를 지원합니다.

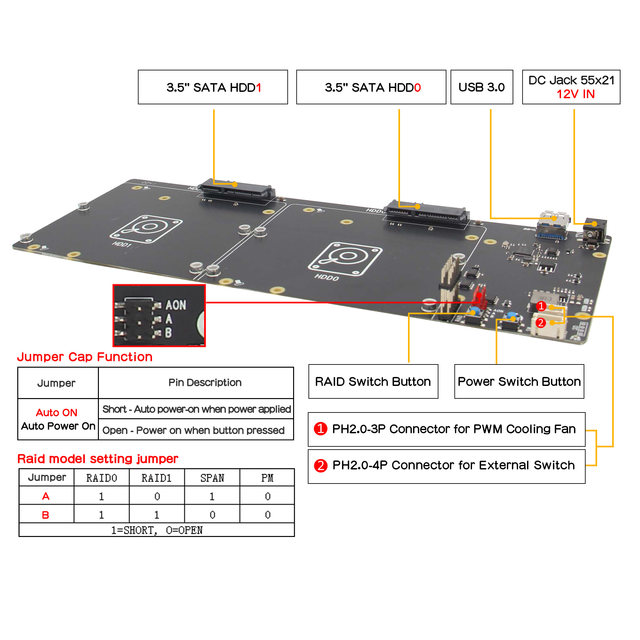

하드웨어 JBOD, RAID0 (스트라이핑), RAID1 (미러), 일반 모드 지원
점퍼 설정을 통한 모드 선택 지원
Plugandplay, 드라이버 필요 없음
LED 파란색 표시등은 각 드라이브 상태를 나타냅니다.
전원 켜기, 안전 종료, 재부팅 및 강제 종료를 제어하는 온보드 푸시 버튼
소프트웨어의 완전한 전원 끄기 지원
온보드 빨간색 LED는 전원 켜기, 재부팅 및 종료 상태를 보여줍니다.
40pin 헤더를 통해 라즈베리 파이 전원 공급-추가 케이블 연결 필요 없음
RaspberryPi에 연결하는 특수 제작 USB3.1 점퍼-추가 케이블 필요 없음
전원 공급 장치에 대한 경고:
전압 조절 전원 공급 장치를 사용하지 마세요
LED 스트립에 쓰는 것과 같은 전원 공급 장치를 사용하지 마세요
위의 두 가지는 절대 쓰레기 힘이며 사용할 수 없습니다.
전원을 공급하는 방법
전원 공급 장치: X885 의 DC 12V IN 포트를 통해 12Vdc +/-5% , ≥ 5A
포트 및 커넥터: DC 잭-5.5x2.1mm

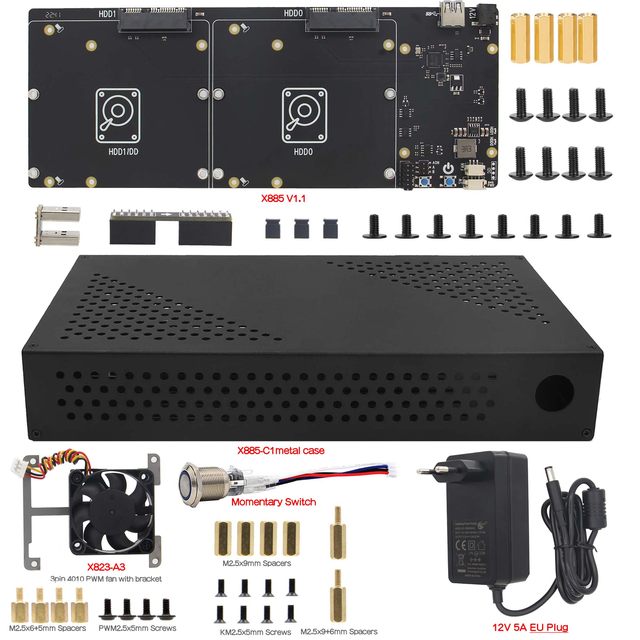

포장 목록

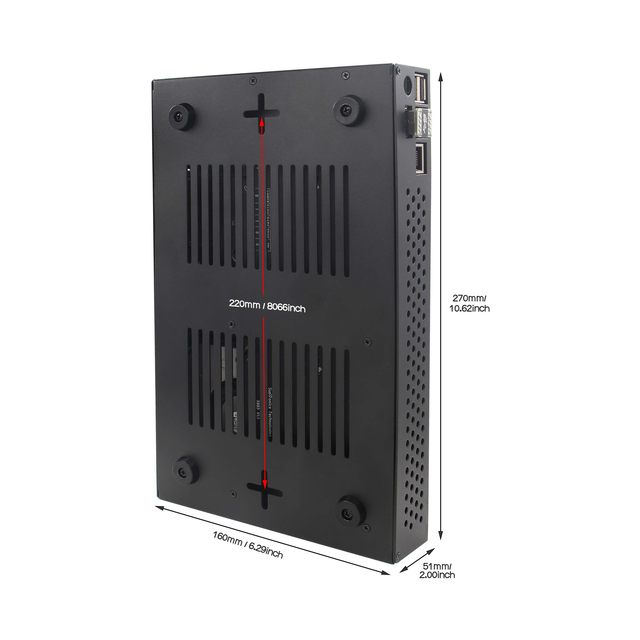

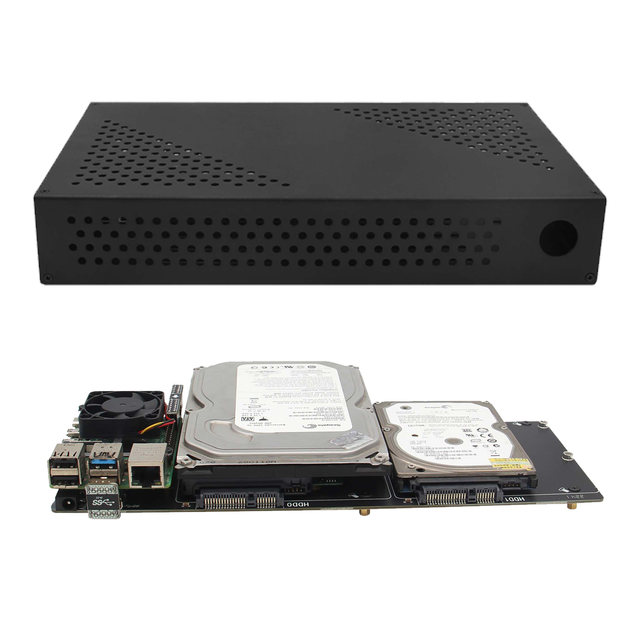

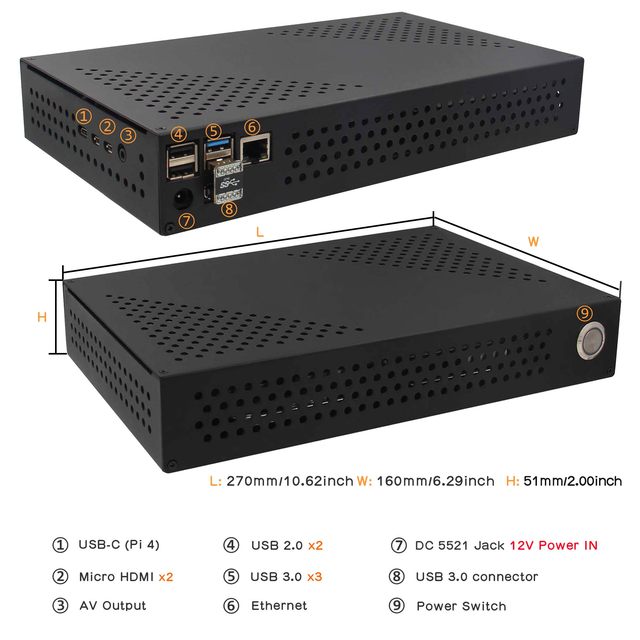

1 x X885-C1 메탈 케이스
1 x 순간 스위치
2 x M2.5 x 9 + 6 스페이서
4 x M2.5 x 9 스페이서
6 x M2.5 x 5 나사 (케이스 하단에 X885 보드 고정 용)
4010 PWM 냉각 팬이있는 1 x X823-A3 금속 브래킷
4 x M2.5 x 6 + 5 스페이서 (고정 팬용)
4 x M2.5 x 5 나사 (고정 팬 용)

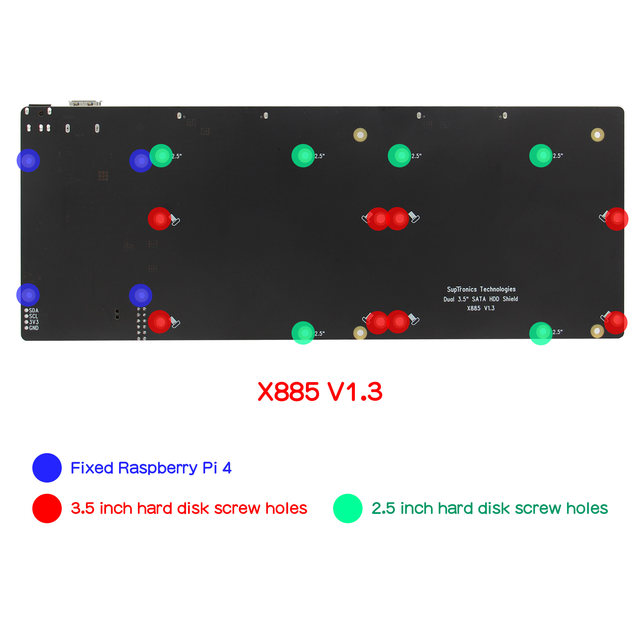

1 x X885 V1.1 듀얼 3.5 "SATA HDD 실드
1 x X885 A1 V1.0 어댑터
1 x USB3 커넥터
3 x 점퍼 링크 피치 2.54mm
4 x M2.5 * 11 F/F 스페이서
8 x M2.5 * 6mm 나사
8 x M3 * 8mm 스페이서
"
