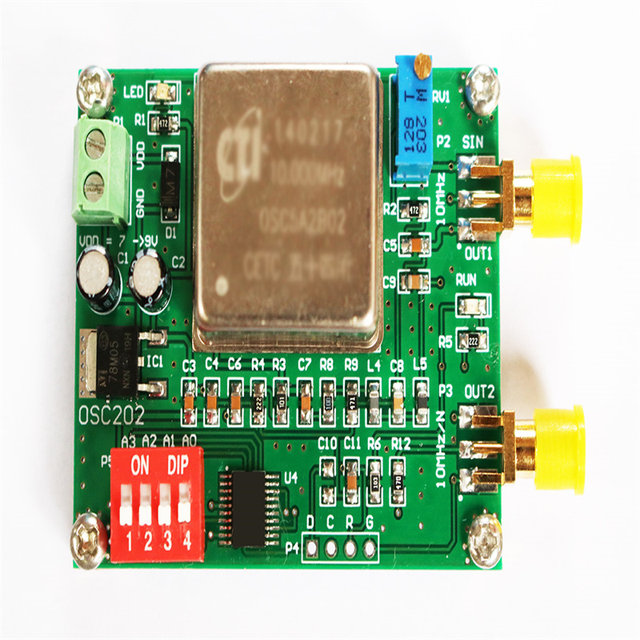

자동 온도 조절 결정 발진기 모듈 설명

이 모듈의 주파수 정확도 출력 10MHz 신호 (+/-200ppb), 두 개의 신호 출력이 있으며, 하나는 표준 10MHz 사인파 신호이며,
다른 하나는 10MHz 주파수 승수 신호입니다. 주파수 분할 신호에는 16 개의 선택 주파수가 있습니다.
P5 코드 스위치를 통해 다른 주파수 분할을 선택합니다. RV1 전위차계를 사용하여 10Mhz 출력 주파수 (+/-2.0ppm) 의 편차를 보정하십시오.


1. P1: 전원 입력 인터페이스; (7 ~ 9V 500MA).
2. P2: 10MHz 사인파 신호 출력 인터페이스; (10Mhz 진폭: 2.5Vpp) SMA 인터페이스
3. P3: 10MHz N-주파수 펄스 신호 출력 인터페이스; (10Mhz/N 진폭: 5Vpp) SMA 인터페이스

4. RV1: 10Mhz 출력 주파수 (+/-2.0ppm) 의 편차 수정

5. P5 코드 스위치 선택

00: A3 = 0, A2 = 0, A1 = 0, A0 = 0, OUT = 2.5MHz
01: A3 = 0, A2 = 0, A1 = 0, A0 = 1, OUT = 2.0MHz
02: A3 = 0, A2 = 0, A1 = 1, A0 = 0, OUT = 1.0MHz
03: A3 = 0, A2 = 0, A1 = 1, A0 = 1, OUT = 500KHz
04: A3 = 0, A2 = 1, A1 = 0, A0 = 0, OUT = 200KHz
05: A3 = 0, A2 = 1, A1 = 0, A0 = 1, OUT = 100KHz
06: A3 = 0, A2 = 1, A1 = 1, A0 = 0, OUT = 50KHz
07: A3 = 0, A2 = 1, A1 = 1, A0 = 1, OUT = 25KHz
08: A3 = 1, A2 = 0, A1 = 0, A0 = 0, OUT = 20KHz
09: A3 = 1, A2 = 0, A1 = 0, A0 = 1, OUT = 10KHz
10: A3 = 1, A2 = 0, A1 = 1, A0 = 0, OUT = 5KHz
11: A3 = 1, A2 = 0, A1 = 1, A0 = 1, OUT = 1KHz
12: A3 = 1, A2 = 1, A1 = 0, A0 = 0, OUT = 100Hz
13: A3 = 1, A2 = 1, A1 = 0, A0 = 1, OUT = 50Hz
14: A3 = 1, A2 = 1, A1 = 1, A0 = 0, OUT = 10Hz
15: A3 = 1, A2 = 1, A1 = 1, A0 = 1, OUT = 2Hz

0 = 접지에 직접 연결 (L)
1 = VDD(H) 에 직접 연결



길이 X 너비 X 높이:56mm * 45mm * 25mm
