- 브랜드 이름: SENGTERBELLE
- 최대 채널당 전력: 25w
- 원산지: 중국
- 포장: 그렇습니다
- 수로: 2 (2.0)
- 모델 번호: PASS F4
???????

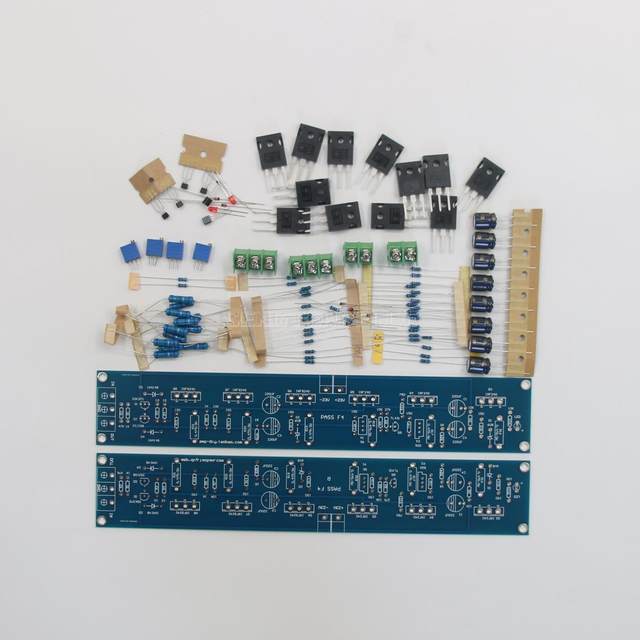

[(618)DIY Kit]

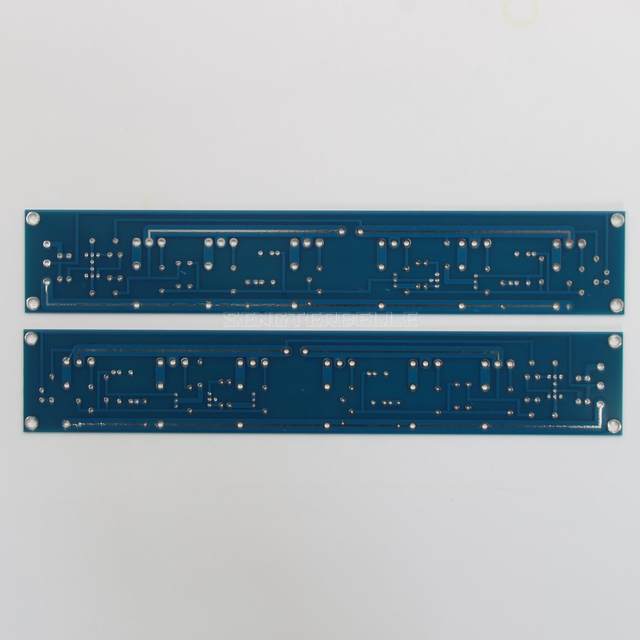

[(365458)PCB]
제품 세부 정보:
【DIY 키트】: 직접 용접하고 조립해야합니다.
【PCB】: 구성 요소가 포함되지 않습니다.
전원 25W
전압: 약 ± 23V

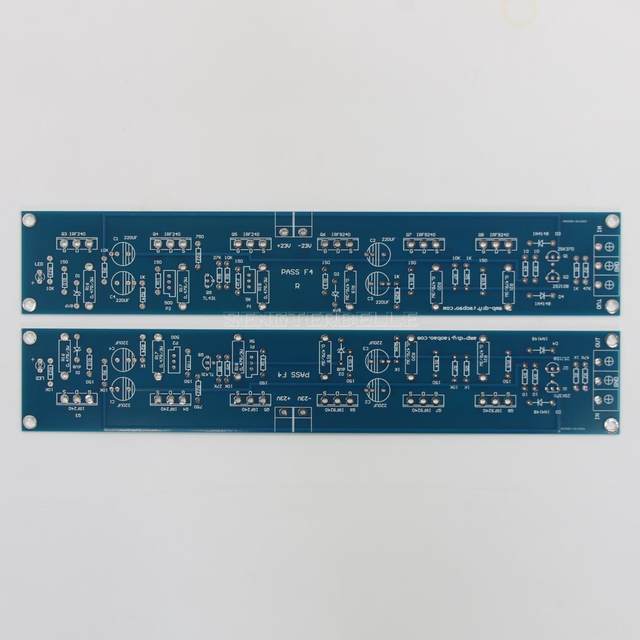

PC 크기: 260*45MM (수동 측정, 약간의 오류)
원래 기계 배선의 99% 준 미러 레이아웃.
2SK370 및 2SJ108 차동 튜브 입력, 고출력 튜브 IRF240 및 IRF9240 튜브 출력.
P2 는 중간점을 조정하고 P1 은 전류를 조정합니다.
단일 튜브 전류가 450mA 일 때, 각 채널은 25 와트의 클래스 A 전력 (8 옴) 을 출력합니다.
채널 당 3 쌍의 큰 튜브.
왜곡 @ 1 와트. 05% @ 1 KHz
입력 임피던스 47 Kohm
감쇠 계수 40
출력 전원 스테레오 8 옴 25 와트 @ 0.5% THD, 1KHz
전압 게인-0.3 dB
클리핑되지 않은 최대 출력 +/-20 볼트
최대 출력 전류 5 암페어
주파수 응답- .5 dB @ 0.1Hz, 200 KHz
노이즈 50 uV 무가중, 20-20 KHz
디버그 지침:
먼저 한 쌍의 고출력 튜브를 설치하고 구성 요소의 용접 및 설치 오류, 특히 방향 구성 요소를 확인한 다음 테스트 전원을 켭니다.
중간 점 전압을 측정하고 멀티 미터의 전압 기어를 사용하여 테스트 리드를 OUT과 GND 사이에 고정하십시오. 중간 점 전압은 1V 이내이며 기본적으로 정상입니다.
그런 다음 P2 를 조정하여 중간 점을 0 으로 만든 다음 큰 튜브의 전류를 측정하고 테스트 리드를 큰 튜브 앞의 고출력 저항의 양쪽 끝으로 고정하십시오. P1 을 조정하여 0.2 V에서 전압을 만듭니다.
열 엔진이 안정된 후 중간 점 전압을 다시 조정하십시오. 중간 점 전압 조정은 여러 번 필요할 수 있습니다! 조절 가능한 저항이 변하지 않는 상황이 발생하면 전원을 끄고 확인하십시오. 조절 가능한 조정 범위를 초과하지 마십시오!
"
