브랜드 이름: ADT-LINK

제품 이름: USB 3.2 Type-C 수-Type-C 암 플랫 케이블(OTG 지원)

제품 모델: UTT3.2-MF-20P 시리즈

전송 속도: USB 3.2 표준 20G/bps( gen2x2 20Gbps(50cm 이내) ; gen1x2 10Gbps(3미터 이내) )

와이어 길이 : 3 ~ 300cm, 길이는 사용자 정의 가능,

현재 용량: 50cm 이내 3A;1미터 이내 1.5A

제품 적용:휴대폰, 태블릿 컴퓨터, GPS 내비게이터, 저장 장치, 비디오 장치, ROCK Pi 4 Raspberry Pi 마이크로 컨트롤러 개발 보드, 내장 USB 장치 확장 전송, USB 장치 충전 및 USB 신호 확장 전송 및 기타 목적에 편리합니다.

구매팁 : 꼭 1~2개의 샘플을 먼저 구매하시고, 테스트 후 정품인지 확인 후 대량 구매하세요.

구매 제한 사항: 이 제품은 내장된 USB 장치에 연결하도록 설계되었습니다.일반적인 외부 사용에는 적합하지 않습니다.구매를 지정하는 것은 제품 엔지니어에게만 국한됩니다.개인 구매자는 구매 주문을 해서는 안 됩니다.본 제품은 구조가 취약하여 민간용으로 적합하지 않습니다.일반적인 용도로는 사용하기 쉽지 않습니다.

ADT USB 시리즈 부품 번호 설명:

S=USB-A ; C=USB-C ; W=USB-B ; F=USB-E
케이블 길이 설명:

와이어의 길이는 눈에 보이는 와이어의 부분을 나타냅니다.PCB와 커넥터는 포함되지 않습니다.와이어 길이는 아래 그림의 파란색 5cm 화살표를 참조하세요.

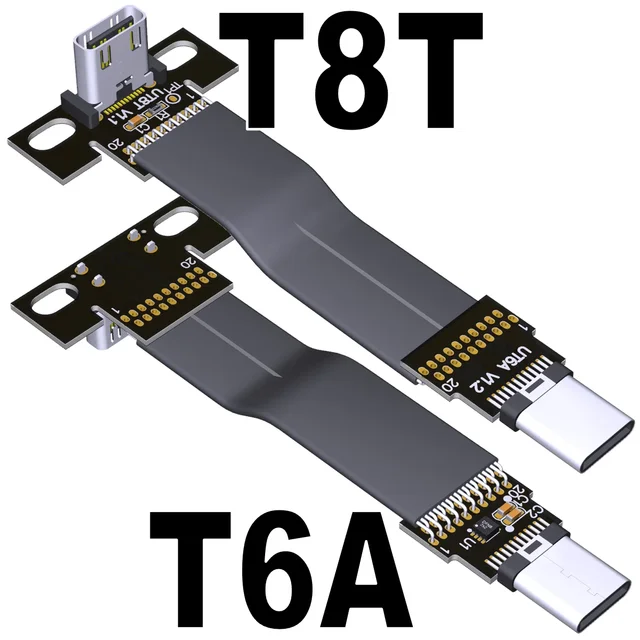

  참고 1:T6A/T6B 직선형 C 수 커넥터
T7B 직선형 C형 암 커넥터
2개의 위치 지정 구멍이 있는 T8T 각진 유형 C 암 커넥터
T9A 각진 유형 C 수 커넥터
-NC가 있는 모델은 e-마크 칩이 없음을 나타냅니다. +BK가 있는 모델은 PCI 배플을 나타냅니다.

참고 2: 속도 대역폭: 케이블 길이는 50cm 이내의 gen2 속도, 3m 이내의 gen1 속도를 지원합니다.

참고 3: 칩이 있는 제품 모델 T6A/T9A/T8T와 칩이 없는 제품 모델의 차이점은 무엇입니까?

칩이 있는 T6A/T9A /T8T는 고전류 3A, 최대 5A를 지원하는 RichTek의 RT1710 e-마크 칩이 있는 PCB를 나타냅니다.호환성, 확장성, 보안이 비교적 좋습니다.대체 모드 지원, 공급업체 정의 메시지(USB PD)
칩이 없는 T6A-NC/T9A-NC/T8T-NC 버전은 일반 용도에만 적합하며 고전류를 지원하지 않습니다.USB 데이터 전송 기능은 여전히 ??정상적으로 사용할 수 있습니다.

제품 이미지:










제품 실제 샷:

기술적인 문제 요약:

와이어와 PCB 커넥터를 분리할 수 있나요?

아니요, 신호 전송을 정화하고 전선이 떨어지는 사고를 방지하기 위해 당사의 전선과 PCB 커넥터는 납땜되어 있으며 열수축 튜브 슬리브로 보호되므로 제품을 분리할 수 없습니다.

케이블 두께?구부릴 수 있나요?

와이어의 두께는 1.4mm로 사용에 지장을 주지 않고 구부리고 접을 수 있습니다.

케이블에 EMI 차폐 기능이 있나요?

금속 쉴드가 없습니다. 익스텐더는 5개의 단독 플랫 케이블 디자인으로 EMI 차폐를 위한 최신 소재를 활용합니다. 이 기술을 사용하면 각 케이블을 전도성 폴리머를 사용한 전자기 간섭 차폐로 완전히 덮어 전자기 주파수의 들어오고 나가는 방출을 방지하고 성능 방해 및 저하를 최소화하며 연장 장치의 무게를 줄일 수 있습니다.
