  • 브랜드 이름: diustou
  • 액세서리 유형: 확장 보드
  • 배터리 포함: 아니요
  • 원산지: 중국
  • 고농도 화학 물질: 없음
  • 호환: Raspberry Pi Compute Module 5 IO Board



PoE 기능이 있는 라즈베리 파이 계산 모듈 5 IO 보드, CM5 의 모든 변형에 대해
컴퓨팅 모듈 5 PoE베이스 보드

라즈베리 파이 CM5 평가에 적합 또는 최종 제품에 통합

모든 컴퓨팅 모듈 5 변형에 대한 PoE베이스 보드




버전 옵션

PoE베이스 보드
베이스 보드 만



PoE 미니 컴퓨터 키트
PoE 베이스 보드 + 메탈 케이스 + 전원 공급 장치 어댑터


사양

CM5 소켓

컴퓨팅 모듈 5 의 모든 변형에 적합

네트워킹

기가비트 이더넷 RJ45 커넥터, 802.3af/at 호환 PoE 회로 (5V/5A) 를 통합

커넥터

라즈베리 파이 40PIN GPIO 헤더

USB

USB 3.2 Gen1 × 2

USB 2.0 × 2

MIPI

4 레인 MIPI 인터페이스 × 2 (22 핀 0.5mm FPC 커넥터)

비디오

HDMI 포트 × 2, 4K 출력 지원

RTC

CR / ML2032 배터리 홀더

스토리지

컴퓨팅 모듈 5 Lite (eMMC 제외) 변형에 대한 TF 카드 슬롯

팬 커넥터

5V, JST-SH PWM 4PIN 커넥터

NVME

PCIe Gen2/3 × 1

전원 입력

5V 5A

치수

베이스 보드: 160 × 90 (mm)

금속 케이스 포함: 200.5 × 97.5 × 31.0 (mm)
컴퓨팅 모듈 5 와 연결

표준 CM5 소켓 및 라즈베리 파이 40PIN GPIO 헤더
컴퓨팅 모듈의 모든 변형에 적합 5


이더넷 전원 공급

라즈베리 파이 인 원 케이블을위한 네트워크 연결 및 전원 공급 장치 제공


M.2 NVMe 솔리드 스테이트 드라이브 지원

Raspberry Pi의 TF 카드 슬롯과 비교하여 읽기/쓰기 속도가 빨라지고 시스템 또는 파일의 읽기/쓰기 효율이 크게 향상되고 NVMe 솔리드 스테이트 드라이브에서 Raspberry Pi 부팅 지원

* 참조 용도로만, 자세한 부품 목록은 패키지 내용을 참조하십시오.


다양한 크기와 호환 가능

NVMe 드라이브 슬롯 지원

참고: NVMe 프로토콜 솔리드 스테이트 드라이브만 지원합니다.


리치 주변 커넥터

MIPI / M.2 / HDMI / USB / ETH / TF 카드 슬롯을 포함한 온보드 커넥터

명확한 레이블로 정확한 컷 아웃

각 컷아웃이 커넥터와 완전히 정렬됨

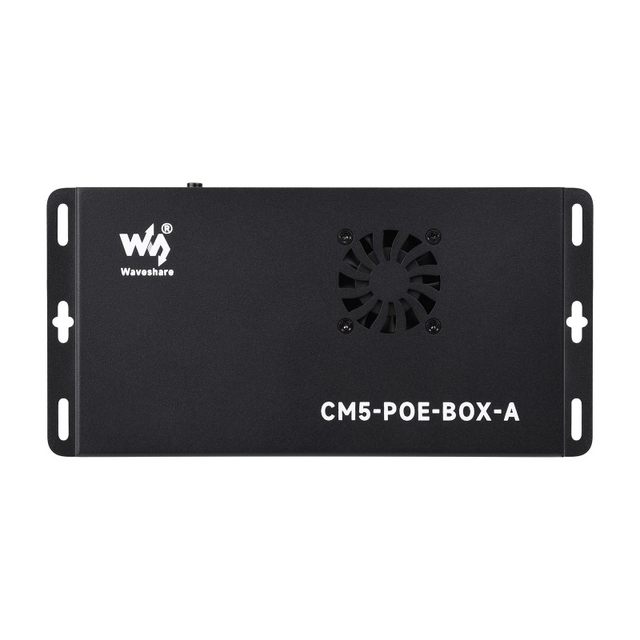

냉각 팬 포함

냉각 팬 포함, 기류 통풍구와 결합, 더 나은 방열


벽걸이 지지대

양면 벽 장착 구멍, 장착용 핸디


응용 예

여러 주변 장치 요구 사항이 있는 Raspberry Pi 응용 프로그램 또는 기타 산업 컨텍스트에 이상적

* 참조 용도로만, 자세한 부품 목록은 패키지 내용을 참조하십시오.



보드에있는 것

  1. CM5 소켓
    컴퓨팅 모듈 5 의 모든 변형에 적합

  2. USB Type-C 전원 공급 장치/프로그래밍
    5 V/5A 전원 공급 장치는 Compute Module 5 변형으로 시스템 이미지를 구울 수 있습니다.

  3. M.2 솔리드 스테이트 드라이브 표시기
    읽기/쓰기 중에 계속 깜박임

  4. M.2 M 키
    2280/2260/2242/2230 NVMe 드라이브 또는 AI 가속기 모듈과 호환 가능

  5. 듀얼 MIPI 인터페이스
    DSI LCD 또는 CSI 카메라 연결 용

  6. PSW 버튼
    전원 버튼

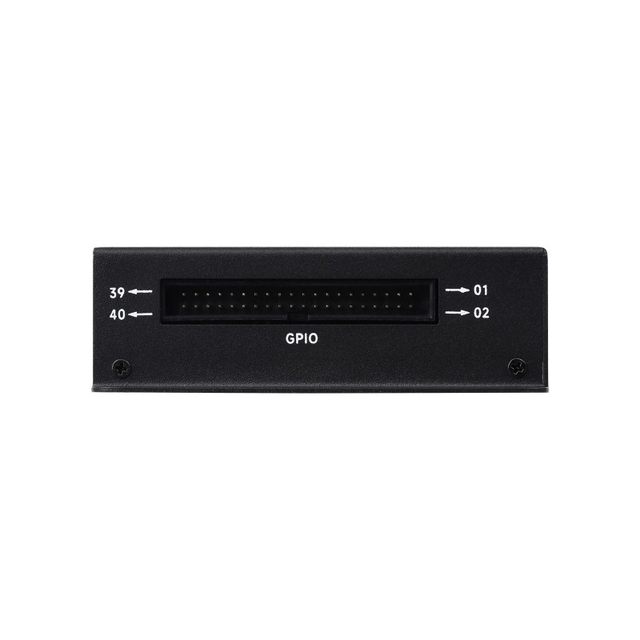

  7. 40PIN GPIO 헤더
    다양한 모자 연결 용

  8. RTC 배터리 홀더
    CR/ML2032 버튼 셀 지원

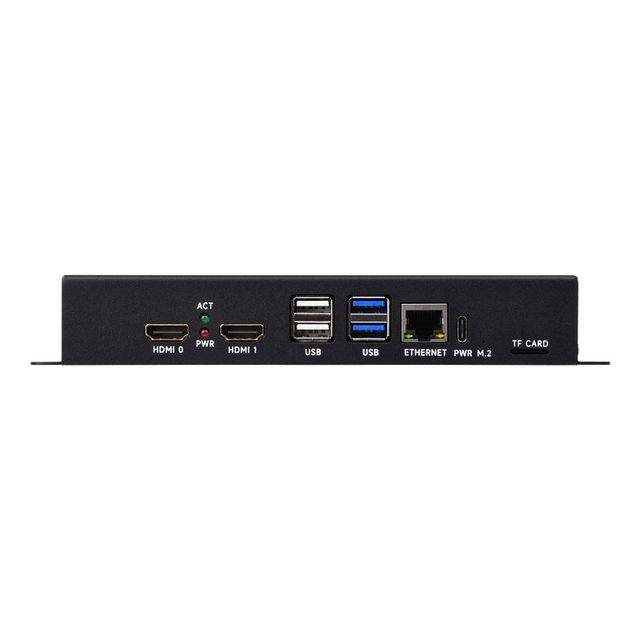

  9. HDMI 포트
    2x HDMI 포트, 듀얼 4K 출력 지원

  10. 상태 표시기
    ACT: 라즈베리 파이 작동 상태 표시기
    PWR: 라즈베리 파이 전원 표시기



  1. USB2.0 포트
    2x USB2.0 포트, USB 장치 연결 용

  2. USB 3.2 Gen1 포트
    2x USB 3.2 Gen1 고속 포트, 5Gbps 동기 작동 지원

  3. 기가비트 이더넷 커넥터
    PoE를 지원하는 기가비트 이더넷 RJ45

  4. 팬 커넥터
    냉각 팬 연결 용

  5. 기타 구성
    다른 기능 확장

  6. IO-VREF/PoE 선택
    CM5 IO 로직 레벨: 3.3V 또는 1.8V
    PoE: 활성화 (EN) 또는 비활성화 (DIS)

  7. CAM1 및 DISP1 I2C 버스
    CAM1 또는 DISP1 을 사용할 때 점퍼를 맞 춥니 다.

  8. TF 카드 슬롯 (하단)
    Compute Module 5 Lite를 시작하려면 사전 연소 시스템이있는 TF 카드를 삽입하십시오.

치수 개요

PoE베이스 보드



PoE 미니 컴퓨터 키트


리소스 및 서비스
위:

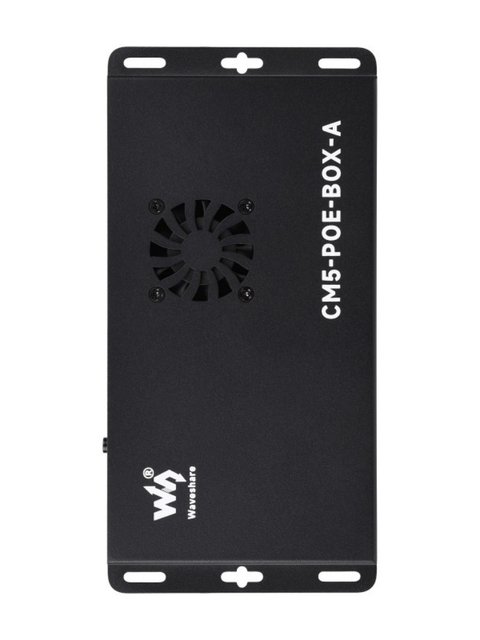

CM5-POE-BOX-A

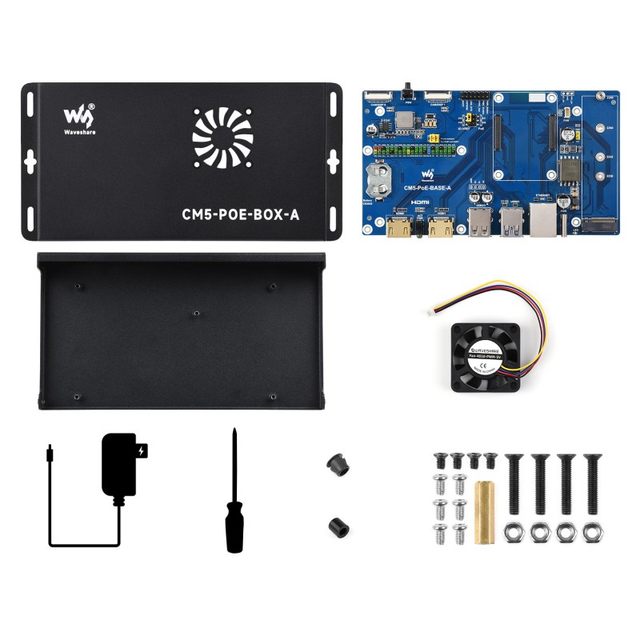

  1. 금속 케이스 (상단 및 하단) x1

  2. CM5-PoE-BASE-A x1

  3. CM4-IO-BOARD-CASE-A-ADAPTER x1

  4. CM5-FAN-4010-5V x1

  5. 옵션 27W USB-C 전원 공급 장치 x1

  6. 드라이버 x1

  7. 안테나 커넥터 고무 플러그 x1

  8. 버튼 캡 x1

  9. 나사 팩 x1
