RP2350 4인치 LCD 개발 보드

5포인트 정전식 터치 기능이 있는 RGB 인터페이스 LCD 통합(옵션)

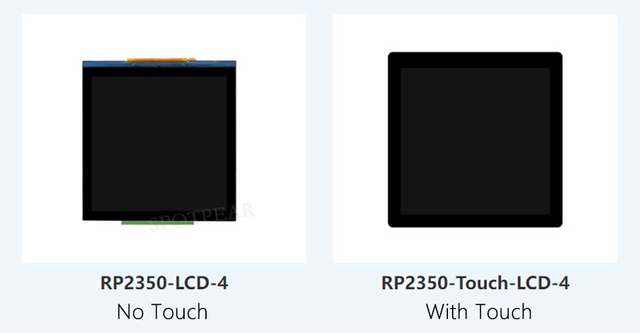

버전 옵션

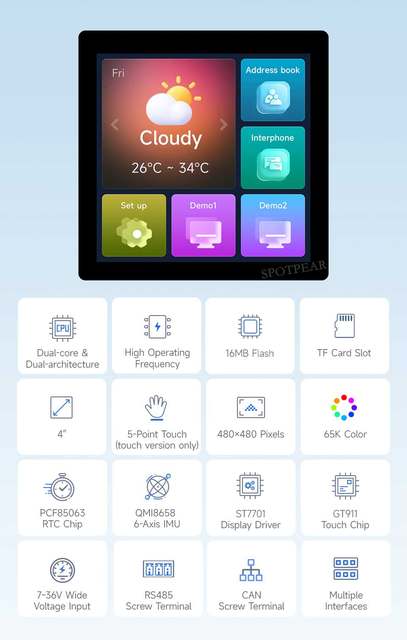

기능

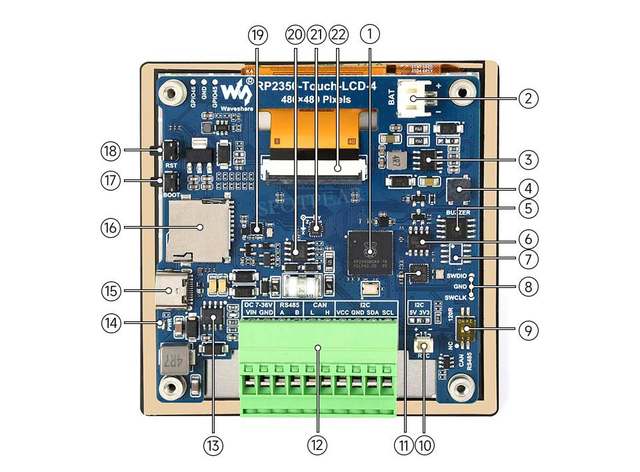

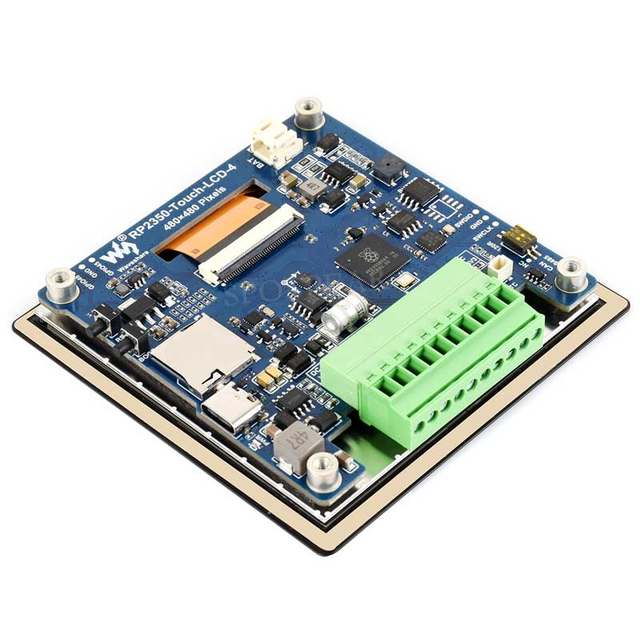

그것은RP2350-LCD-4의 경우Waveshare가 설계한 고성능, 고집적 마이크로컨트롤러 개발 보드입니다.온보드 4인치 IPS 디스플레이, RTC 칩, 6축 IMU(3축 가속도계 및 3축 자이로스코프), TF 카드 슬롯 등을 갖춘 작은 크기로 제품 개발 및 통합이 쉽습니다.

영국 Raspberry Pi에서 설계한 RP2350B 마이크로컨트롤러 칩
독특한 듀얼 코어 및 듀얼 아키텍처 설계 채택: 듀얼 ARM Cortex-M33 또는 듀얼 Hazard3 RISC-V 프로세서 지원, 최대 150MHz의 유연한 클럭
520KB SRAM, 16MB 온보드 플래시 메모리, PSRAM 칩 확장을 위한 예약된 납땜 패드 포함
더욱 간편한 사용을 위한 Type-C 커넥터

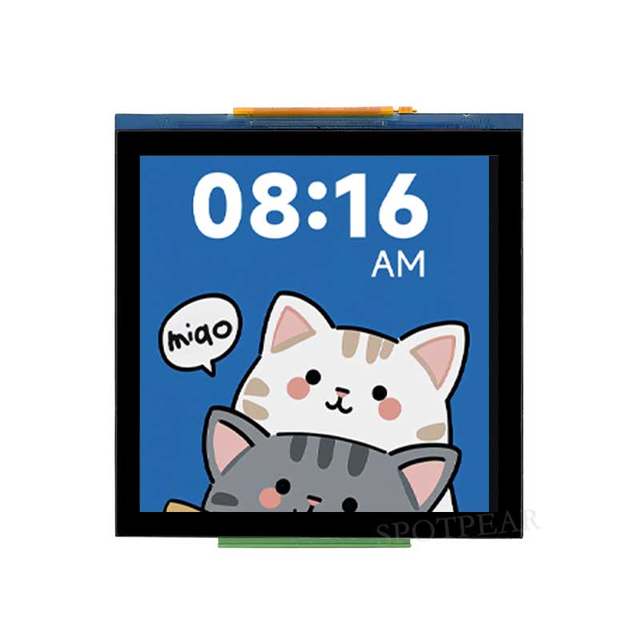

온보드 4인치 LCD 디스플레이, 480×480 해상도, 65K 컬러, 선명한 컬러 사진 디스플레이
I2C 인터페이스를 통한 정전식 터치 제어 지원, 인터럽트 지원을 통한 5포인트 터치(터치 버전만 해당)
온보드 CAN, RS485, I2C 인터페이스, 6축 IMU, RTC 칩 및 TF 카드 슬롯 등
온보드 3.7V MX1.25 리튬 배터리충전/방전 헤더
장치 및 호스트 지원이 가능한 USB 1.1
저전력 절전 및 휴면 모드
USB를 통한 대용량 저장소를 이용한 드래그 앤 드롭 프로그래밍
정확한 시계 및 타이머 온칩
온도 센서
칩 내 가속화된 부동 소수점 라이브러리
맞춤형 주변 장치 지원을 위한 12개의 프로그래밍 가능 I/O(PIO) 상태 머신

애플리케이션 시나리오

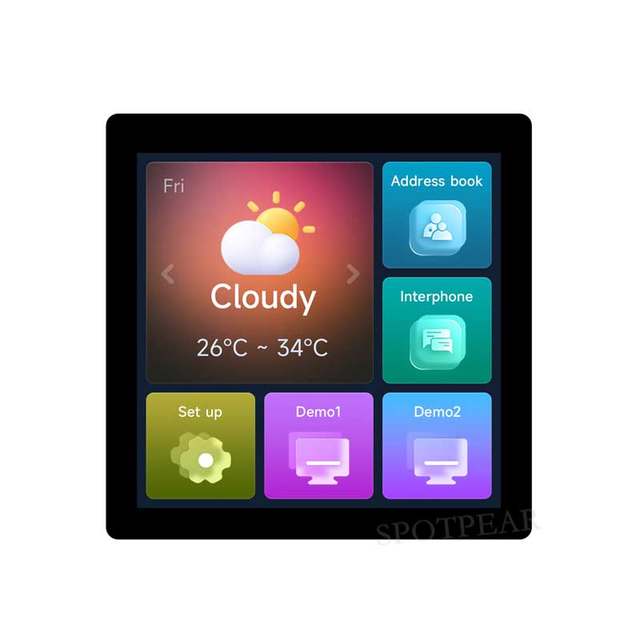

IPS 디스플레이 패널

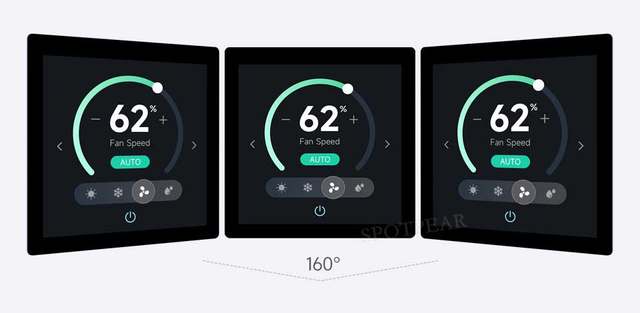

뛰어난 디스플레이 성능, 160° 넓은 시야각

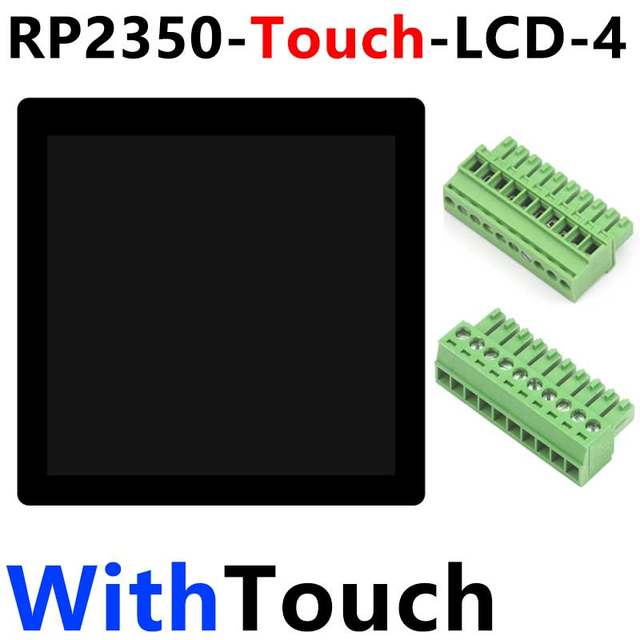

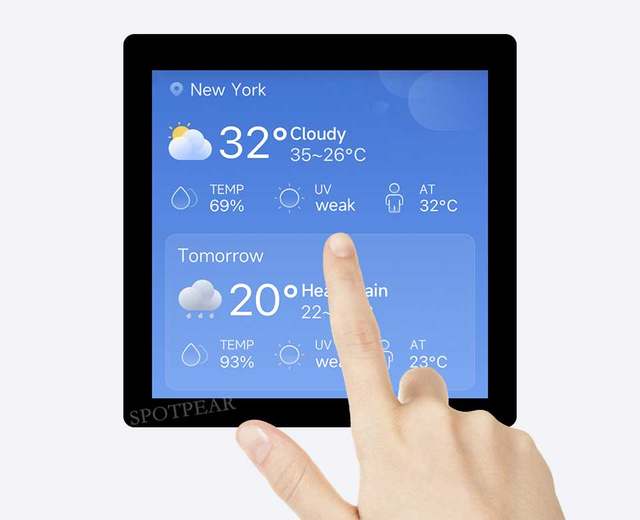

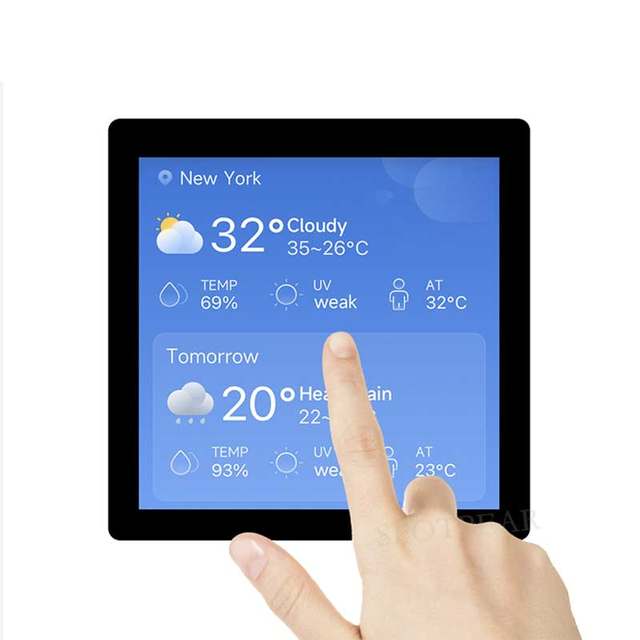

정전식 5포인트 터치(옵션)

I2C 인터페이스를 통한 터치 기능 옵션, 유연한 작동 및 원활한 다중 포인트 UI 상호 작용을 위한 5포인트 터치 지원

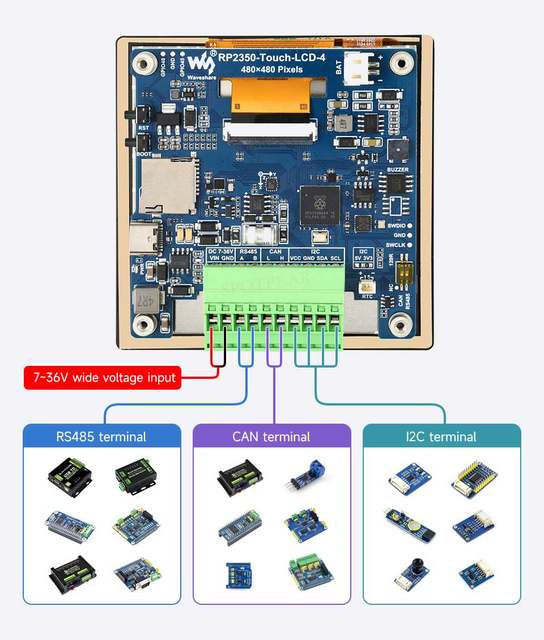

다양한 주변 장치 지원

CAN, RS485 및 I2C 인터페이스를 통해 여러 주변 장치의 확장을 지원합니다.

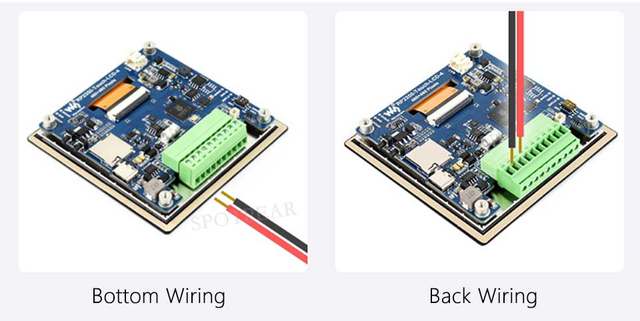

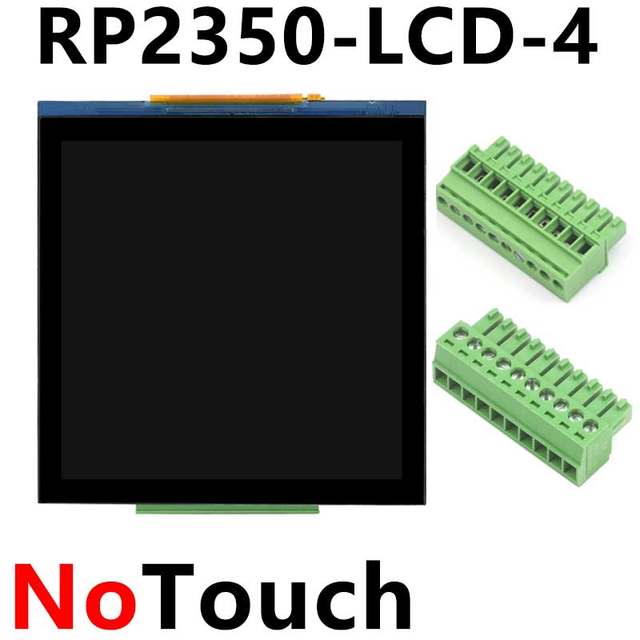

두 가지 배선 방법 지원

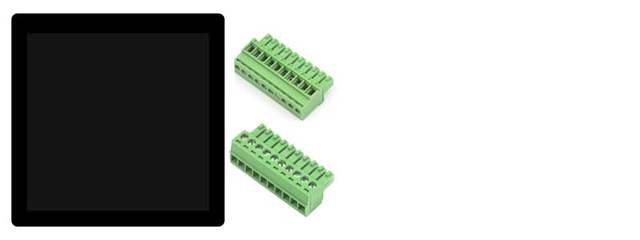

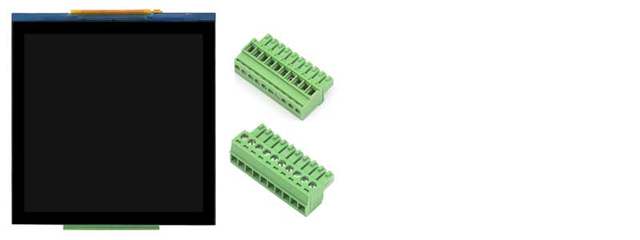

두 가지 유형의 나사 터미널이 함께 제공되어 하단 또는 후면 배선이 가능하므로 DIN 레일 또는 임베디드 장치와 같은 다양한 애플리케이션 시나리오에 통합하는 것이 더 편리합니다.

듀얼 코어, 듀얼 아키텍처

RP2350B의 독보적인 듀얼 코어, 듀얼 아키텍처 기능은 사용자에게 업계 표준인 Arm Cortex-M33 코어 한 쌍과 개방형 하드웨어 Hazard3 코어 한 쌍 중에서 선택할 수 있는 기회를 제공하여 개발자들이 안정적이고 지원이 잘 되는 환경에서 RISC-V 아키텍처를 실험할 수 있도록 합니다.
