옵션정보
[(691)X1202 and PSU EU]
[(10)X1202 UPS]
[(29)X1202 and PSU US]
[(173)X1202 and PSU UK]
상품정보
- 브랜드 이름: cbhioarpd
- 액세서리 유형: 확장 보드
- 배터리 포함: 아니요
- 원산지: 중국
- 고농도 화학 물질: 없음
- 호환: Raspberry Pi 5
[메모]

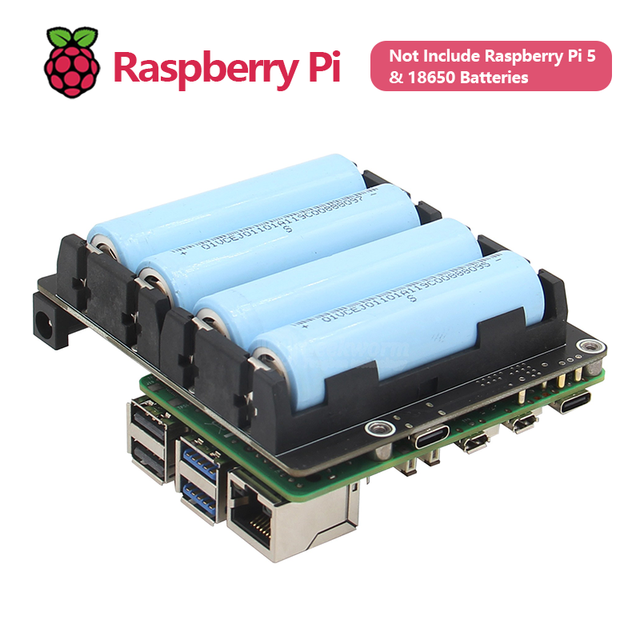

Raspberry Pi 5 및 18650 배터리는 포함되지 않습니다!!!
Type-C USB 소켓을 통해 Raspberry Pi 5에 전원을 공급하지 마십시오.

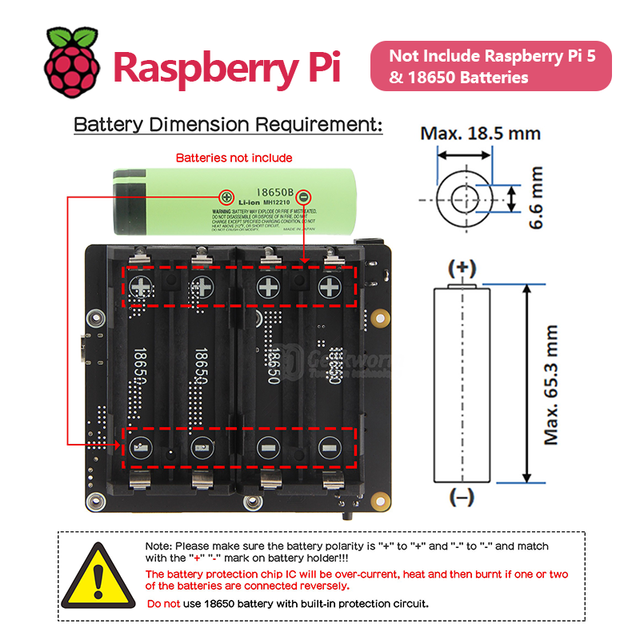

보호회로가 내장된 18650 배터리는 사용하지 마세요.
[개요]
이 X1202는 Raspberry Pi 5용으로 특별히 설계된 초소형 고급 무정전 전원 공급 장치 확장 보드입니다.고급 기능과 강력한 전원 백업 기능을 갖춘 X1202는 가장 까다로운 Raspberry Pi 설정에도 적합합니다.
안정적인 전원 백업: X1202는 안정적인 5.1V 5000mA 전원 백업을 제공하여 Raspberry Pi의 중단 없는 작동을 보장합니다.리소스 집약적인 애플리케이션을 실행하든 여러 주변 장치에 전원을 공급하든 X1202는 안정적이고 일관된 전원 공급 장치를 제공합니다.
향상된 전원 관리: X1202의 뛰어난 기능 중 하나는 향상된 전원 관리 시스템입니다.Raspberry Pi의 전원 상태를 지능적으로 모니터링하고 Pi가 종료되면 자동으로 전원을 차단합니다.이는 초저 대기 전력 소비 모드로 들어가 배터리 수명을 최적화하는 데 도움이 됩니다.이는 효율적인 작동을 보장하고 UPS 배터리의 수명을 극대화합니다.
원활한 전원 전환: AC 전원 손실 및 전원 어댑터 오류 감지 기능을 갖춘 X1202는 정전 또는 전원 어댑터 오류가 발생할 경우 백업 전원으로 원활하게 전환됩니다.이 기능은 Raspberry Pi가 예상치 못한 전원 중단으로부터 작동을 유지하고 보호되도록 보장합니다.
편리한 기능: X1202는 자동 전원 켜기와 같은 편리한 기능을 제공하여 전원이 복원되면 Raspberry Pi가 자동으로 부팅되도록 합니다.또한 소프트웨어를 통한 전체 전원 끄기를 지원하므로 수동 개입 없이 Raspberry Pi를 안전하게 종료할 수 있습니다.
고속 충전: 최대 3000mA의 고속 충전 기능을 갖춘 X1202는 UPS의 빠른 재충전을 보장하여 필요할 때마다 백업 전원을 제공할 수 있습니다.
다용도 디자인: X1202는 바닥에 부착되도록 설계되었으며 40핀 헤더를 사용하지 않으므로 다른 Raspberry Pi 액세서리 보드와 쉽게 쌓을 수 있습니다.이러한 다양성을 통해 Raspberry Pi의 기능을 확장하고 특정 요구 사항에 맞는 향상된 애플리케이션을 만들 수 있습니다.
원활한 데이터 백업: X1202는 다양한 스토리지 제품과 호환되어 안전하고 안정적인 데이터 백업을 위한 원활한 통합을 제공합니다.정전이 발생하더라도 귀하의 귀중한 데이터는 보호됩니다.
X1202 UPS 확장 보드를 사용하여 Raspberry Pi 5B의 안정성과 성능을 향상하세요.고급 기능과 강력한 전원 백업 기능으로 마음의 평화를 경험해 보세요.중단 없는 작동을 보장하고 귀중한 데이터를 보호하려면 X1202를 믿으십시오.
[특징]
UPS 출력
최대 10시간 동안 연속 작동 제공(지속 시간은 배터리 유형 및 애플리케이션에 따라 다름)
대부분의 Raspberry Pi 애플리케이션에 적합한 5.1V 5000mA의 최대 전류 출력을 지원합니다.
7mΩ RDS(ON)에 해당하는 통합 고급 전력 MOSFET으로 전력 손실 최소화
Pi에 전원을 공급하기 위한 편리한 포고 핀 연결로 케이블 연결 및 납땜이 필요하지 않습니다.
XH2.54 커넥터와 5V 전원 출력용 USB 소켓 2개 장착
배터리 충전
3000mA 용량으로 빠른 배터리 충전 지원
배터리 충전 제어는 GPIO를 통해 관리 가능
배터리 과전류 및 과전압으로부터 보호 제공
배터리 셀의 역방향 연결에 대한 보호 기능 내장
i2c를 통해 배터리 전압 및 백분율을 판독하기 위한 Maxim의 연료 게이지 시스템 통합
온보드 LED는 25%, 50%, 75% 및 100%의 배터리 충전 및 방전 수준을 나타냅니다.

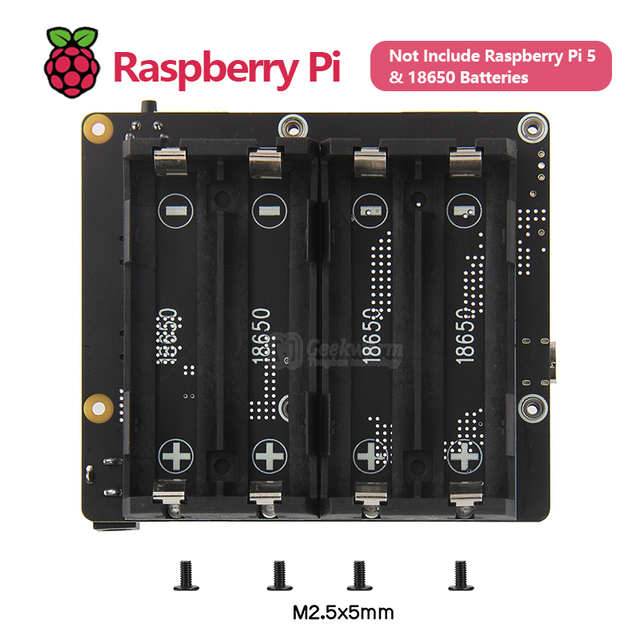

4셀 18650 배터리 홀더 포함
전원 입력
통합형 고효율 강압 DC-DC 컨버터
6~18V의 넓은 작동 입력 범위
최적의 전력 변환을 위한 최대 95% 효율성
최대 5.5A 출력 전류를 제공하여 시스템에 전원을 공급하는 동안 3A 고속 충전이 가능합니다.
자동차, 납땜 패널 등과 같은 다양한 소스에서 전원 입력을 허용합니다.
5.5x2.1mm의 일반적인 전원 입력 잭 크기
Raspberry Pi USB-C 전원 공급 장치와 호환 가능
전원 관리
백업 전원과 전원 어댑터 간 원활한 전원 전환
온보드 푸시 버튼은 Pi의 전원 버튼과 동일한 작업을 수행합니다.
Pi가 종료되면 자동으로 전원이 차단됩니다.
온보드 LED는 전원 상태 및 Pi 감지를 나타냅니다.
GPIO를 통한 AC 전원 손실 및 전원 어댑터 오류 감지
전원이 공급되거나 복구되면 자동으로 전원이 켜집니다.
배터리 전압이 낮을 때 자동 안전 종료(프로그램 가능)
초저 대기 전력 소비로 배터리 수명 극대화
배터리의 빈번한 충전 및 방전을 최소화하는 고급 시스템 전력 경로 관리
기타
편리한 포고 핀을 통해 Pi에 연결하므로 추가 케이블 연결이 필요하지 않습니다.

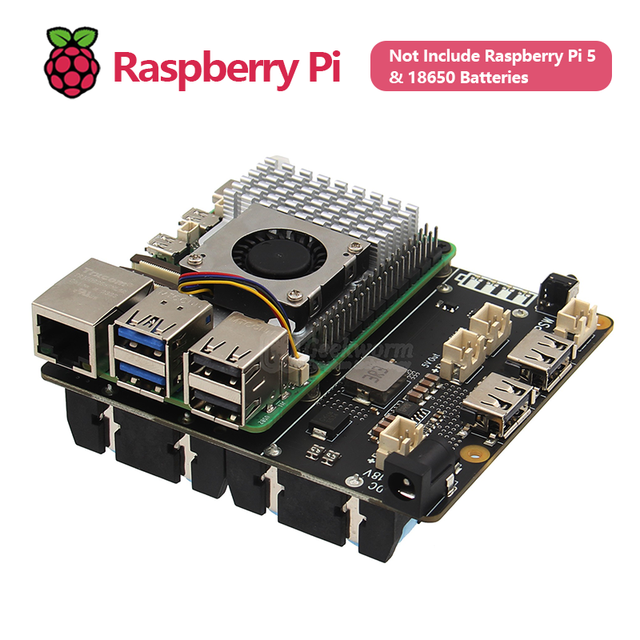

바닥에 부착되도록 설계되어 좋아하는 HAT를 옆에 사용할 수 있습니다.
자체 전원 버튼을 추가할 수 있는 XH2.54 커넥터

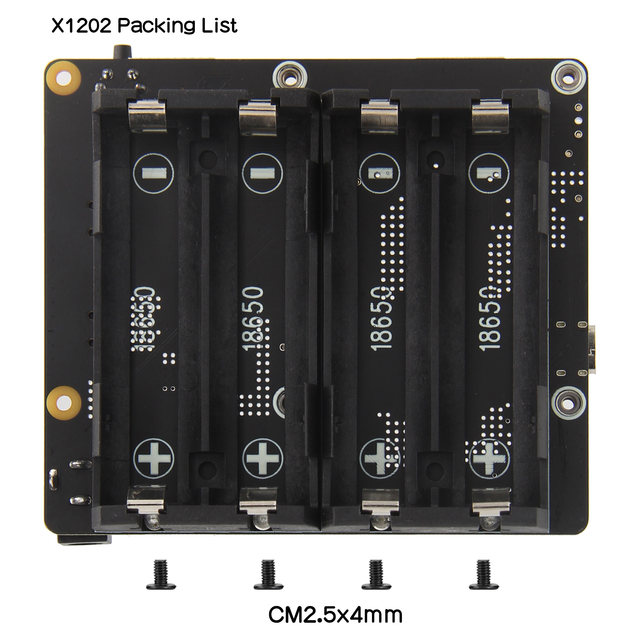

[포장 목록]
번들1
1 x X1202 UPS 쉴드
1 x 나사 팩 및 액세서리
번들2

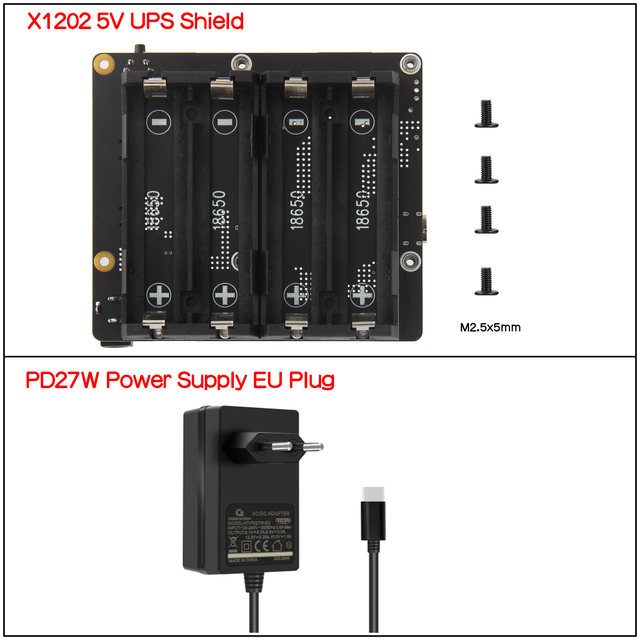

1 x X1202 UPS 쉴드
1 x 전원 공급 장치 유럽 ??연합플러그
번들3

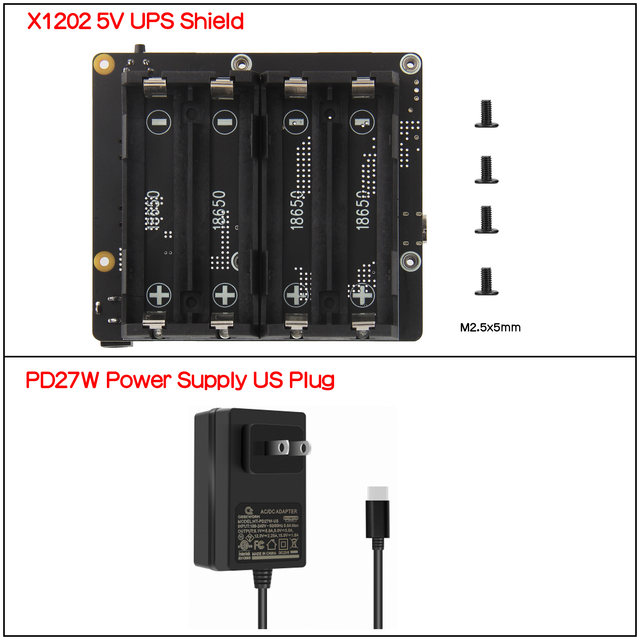

1 x X1202 UPS 쉴드
1 x 전원 공급 장치 미국플러그
번들4

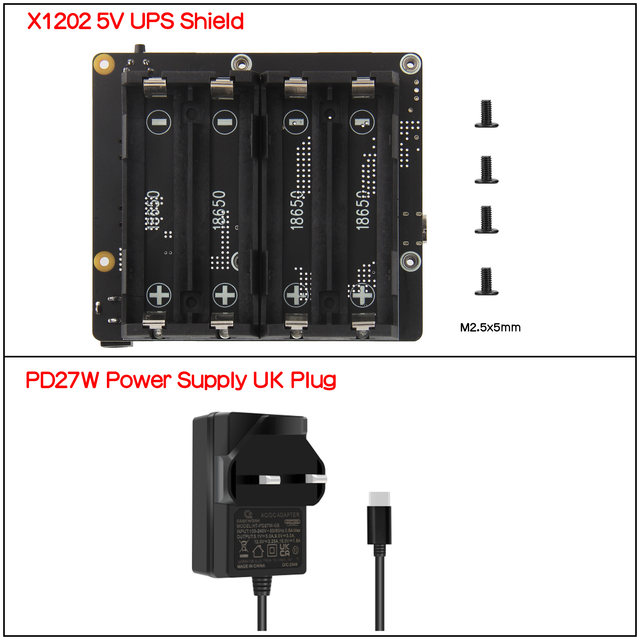

1 x X1202 UPS 쉴드
1 x 전원 공급 장치 영국플러그
