옵션정보
[(200003428)USBi Emulator]상품정보
- 브랜드 이름: Nvarcher
- 액세서리 유형: 확장 보드
- 배터리 포함: 아니요
- 원산지: 중국
- 고농도 화학 물질: 없음
- 호환: ADAU1701
개발 시뮬레이션 및 생산 도구로 사용할 수 있습니다.

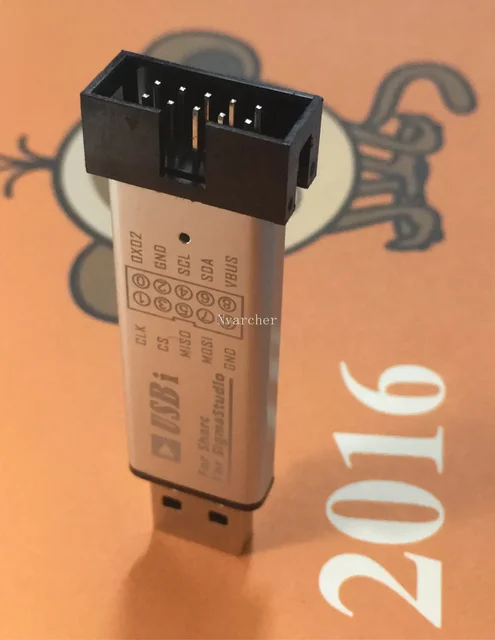

공식 펌웨어에 자체 점검 기능이 추가되었습니다. 플러그 앤 플레이, 전원 켜기 순서 요구 사항 없음; 알루미늄 합금 껍질, 레이저 조각은 결코 퇴색하지 않습니다.
3색 상태 표시: 자체 테스트(빨간색)/SPI(파란색)/I2C(녹색);
공식 펌웨어에서 지원하는 모든 SigmastudioDSP 및 SHARC 시리즈도 지원됩니다.

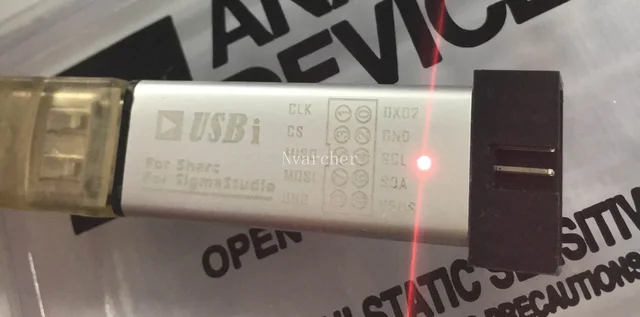

USBi가 비활성화되면 빨간색 LED가 표시되고 전원을 켠 후 녹색으로 바뀌며 장치가 정상적으로 인식되고 자체 테스트가 통과되었음을 나타냅니다.

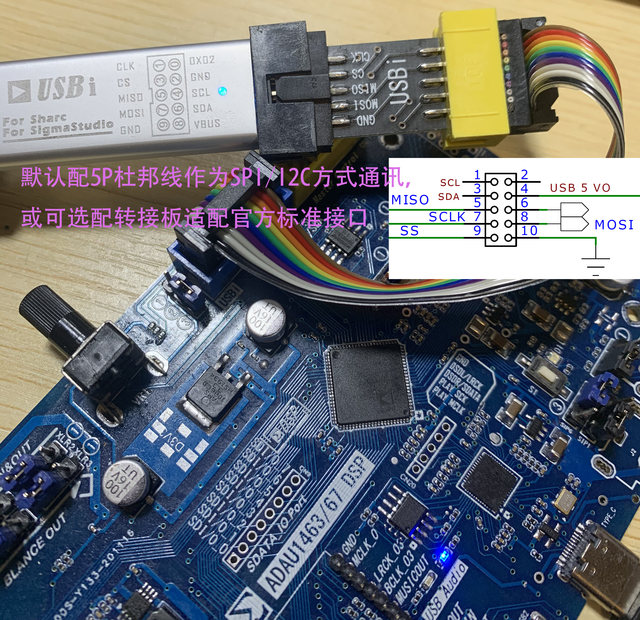

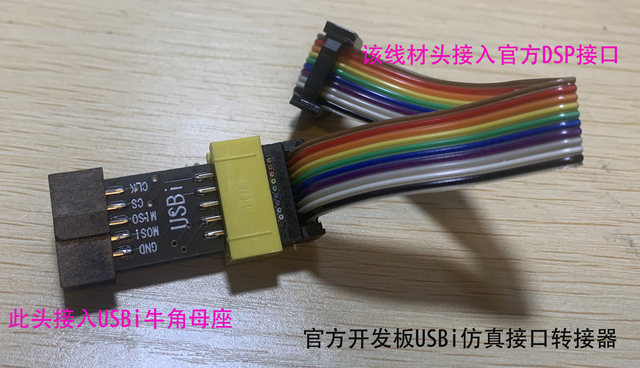

기본적으로 SPI 또는 I2C를 유연하게 사용하여 DSP와 통신할 수 있는 5P DuPont 라인이 장착되어 있습니다.SPI는 통신을 위해 총 5개 라인인 CLK/CS/MISO/MOSI/GND를 사용하여 DSP 보드에 연결되어야 합니다.
I2C는 SDA/SCL/GND의 세 줄만 연결하면 됩니다.실제 사용 시 공식 회로도의 인터페이스에 따라 라인을 연결할 필요가 없습니다.

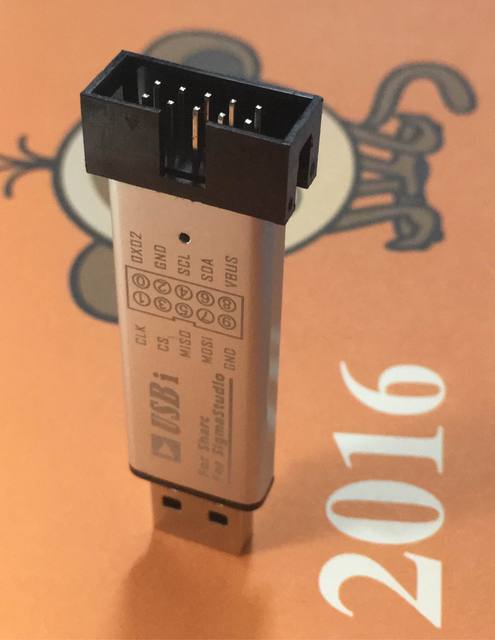

공식 펌웨어에 자체 점검 기능이 추가되었습니다. 플러그 앤 플레이, 전원 켜기 순서 요구 사항 없음; 알루미늄 합금 껍질, 레이저 조각은 결코 퇴색하지 않습니다.
3색 상태 표시: 자체 테스트(빨간색)/SPI(파란색)/I2C(녹색);
공식 펌웨어에서 지원하는 모든 SigmastudioDSP 및 SHARC 시리즈도 지원됩니다.
USBi가 비활성화되면 빨간색 LED가 표시되고 전원을 켠 후 녹색으로 바뀌며 장치가 정상적으로 인식되고 자체 테스트가 통과되었음을 나타냅니다.

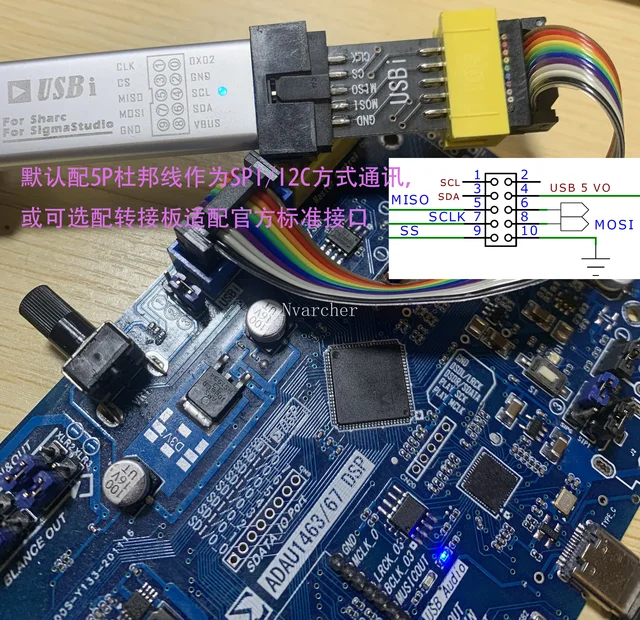

기본적으로 SPI 또는 I2C를 유연하게 사용하여 DSP와 통신할 수 있는 5P DuPont 라인이 장착되어 있습니다.SPI는 통신을 위해 총 5개 라인인 CLK/CS/MISO/MOSI/GND를 사용하여 DSP 보드에 연결되어야 합니다.
I2C는 SDA/SCL/GND의 세 줄만 연결하면 됩니다.실제 사용 시 공식 회로도의 인터페이스에 따라 라인을 연결할 필요가 없습니다.

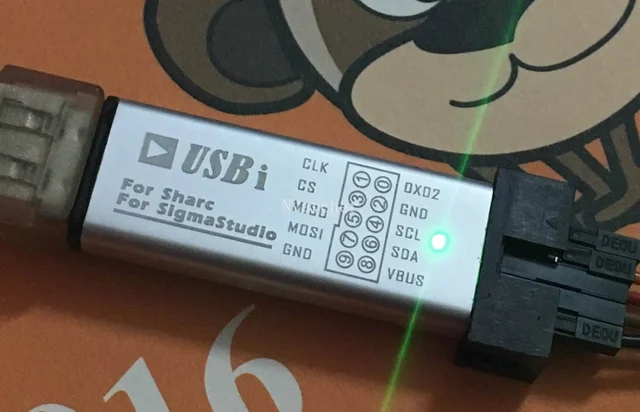

I2C 연결 상태, 녹색 표시등 표시, 데이터 전송 시 깜박임
파란색 LED로 표시되는 SPI 연결 상태.
