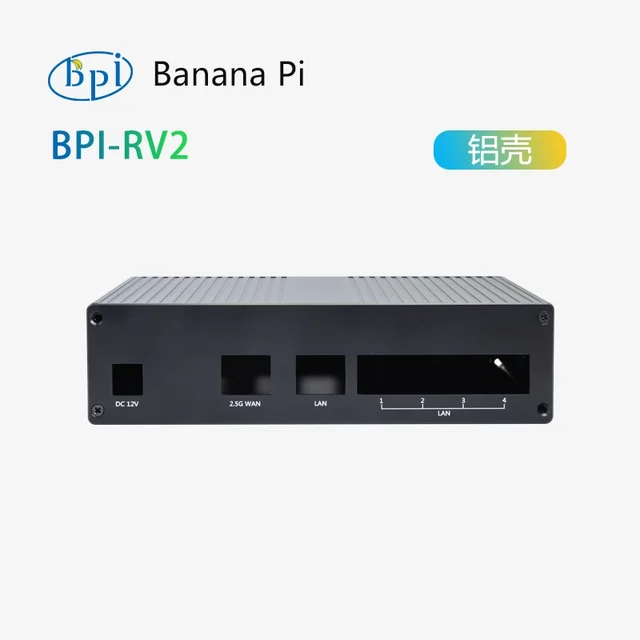

[(366)RV2 Aluminum shell]
상품정보
- 브랜드 이름: MiiBestOD
- 액세서리 유형: 센서
- 배터리 포함: 아니요
- 원산지: 중국
- 고농도 화학 물질: 없음
- 호환 가능: Banana Pi

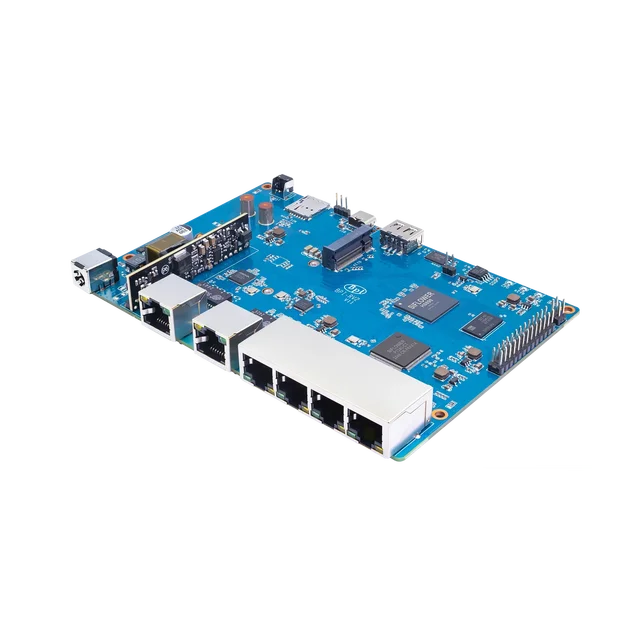

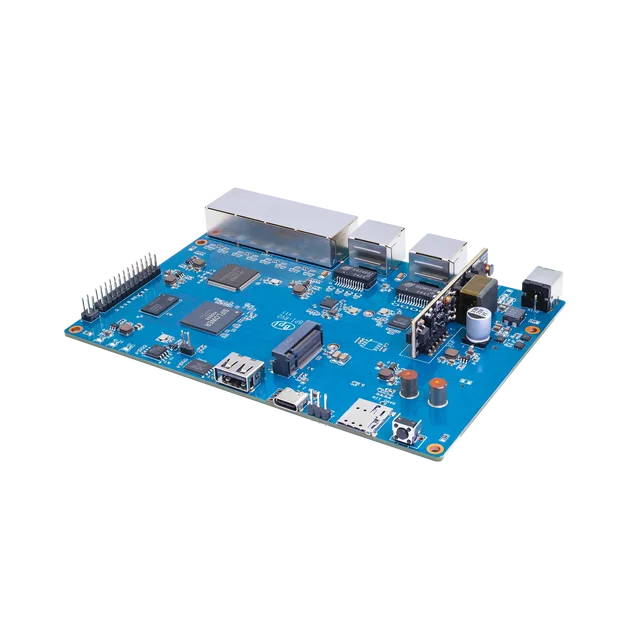

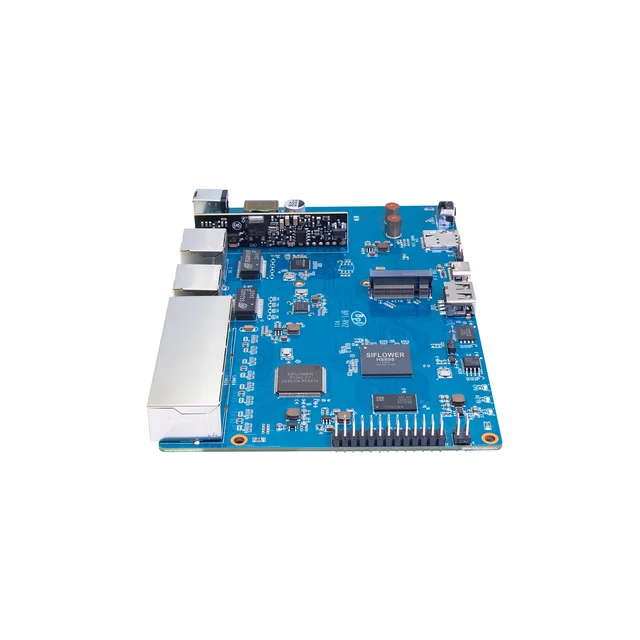

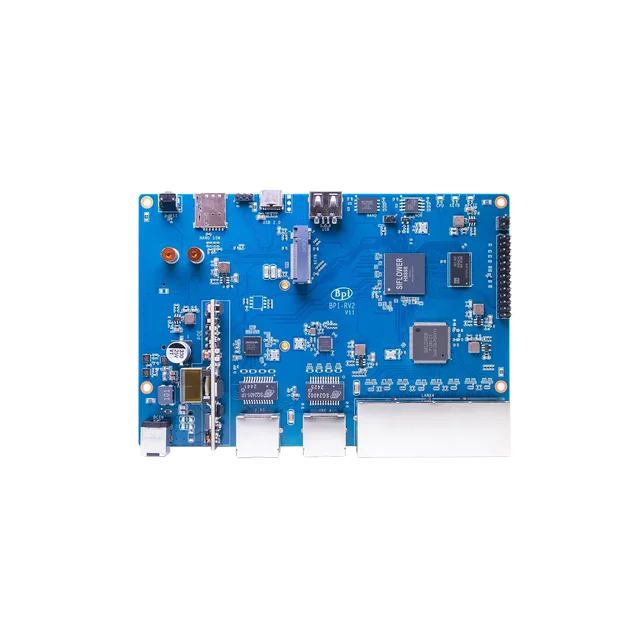

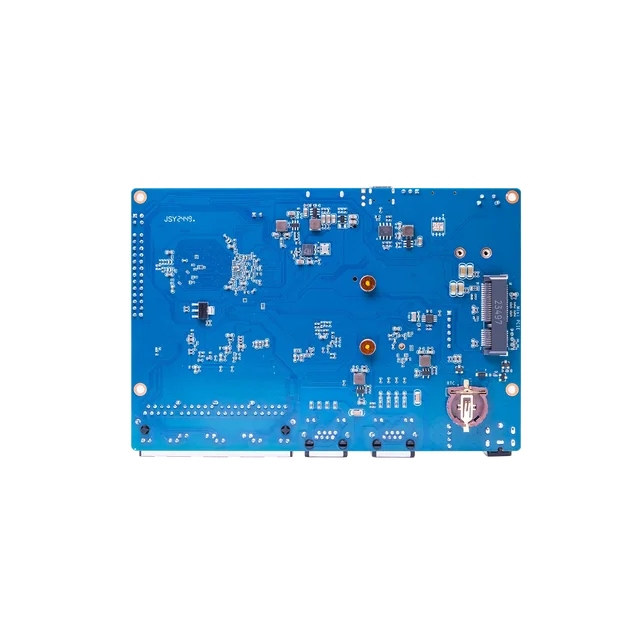

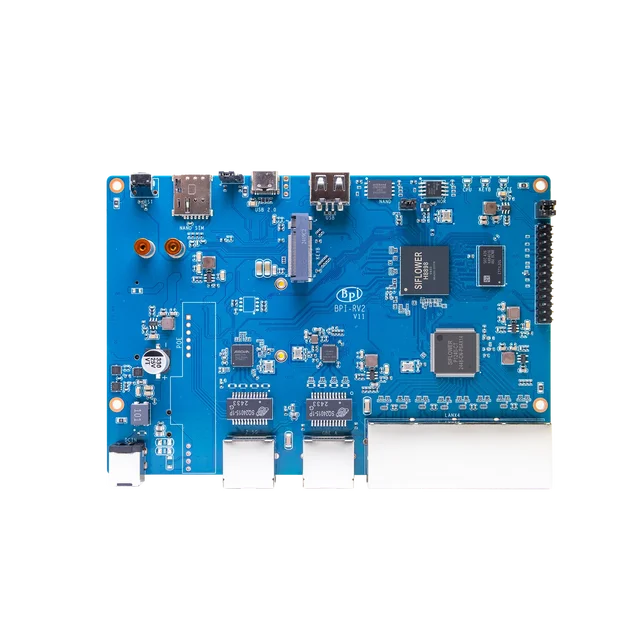

Banana Pi BPI-RV2 Siflower SF21H8898 4코어 RISC-V 프로세서 512MB DDR3 16MB SPI NOR 플래시 RTC Risc-V 게이트웨이 보드
개요
Banana Pi BPI-RV2 오픈 소스 게이트웨이는 Siflower SF21H8898 SoC를 기반으로 하는 장치로, 1개의 2.5G WAN 네트워크 인터페이스, 5개의 기가비트 LAN 네트워크 인터페이스, 내장형 512MB DDR3 메모리, 128 MiB NAND, 16 MiB NOR, M.2 인터페이스, MINI PCIE 및 USB 2.0 인터페이스 등을 제공합니다.
Banana Pi BPI-RV2 오픈 소스 게이트웨이는 Silicon Chang과 Banana Pi 오픈 소스 커뮤니티(Banana Pi)의 협업입니다.
SF2H8898 칩 개요
SF21H8898은 Siflower Communications에서 개발한 고성능 산업용 SOC 게이트웨이 칩입니다.최첨단 TSMC 12nm FFC 공정을 채택하여 64비트 RSIC-V 프로세서 내부에 4개의 코어를 통합하고, 전용 네트워크 처리 가속기(NPU)를 탑재했습니다. (L2/L3 하드웨어 처리, IPv4/IPv6 듀얼 스택, 20Gbps 스위칭 용량, 풀 바이트 와이어 속도 포워딩 지원). 네트워크 측면에서는 QSGMII, SGMII/HSGMII 및 RGMII 인터페이스를 지원합니다.시간 동기화를 위해 IEEE 1588 PTP 기능이 지원됩니다.외부 DDR3/DDR3L/DDR4 SDRAM 및 NAND/NOR SPI 플래시를 지원합니다.고속 인터페이스는 USB2.0, PCIE2.0이고 저속 인터페이스는 SPI, UART, I2C, PWM 등입니다.엔터프라이즈 게이트웨이 및 산업용 제어 게이트웨이로 사용할 수 있습니다.

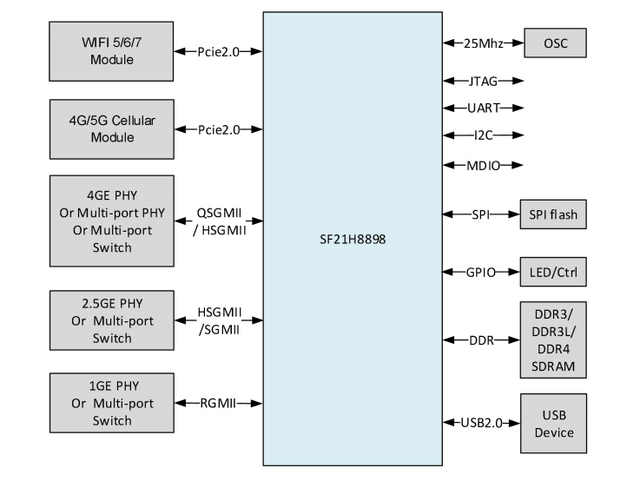

Siflower SF21H8898 칩 다이어그램
Siflower SF21H8898 칩 일반적인 응용 시나리오

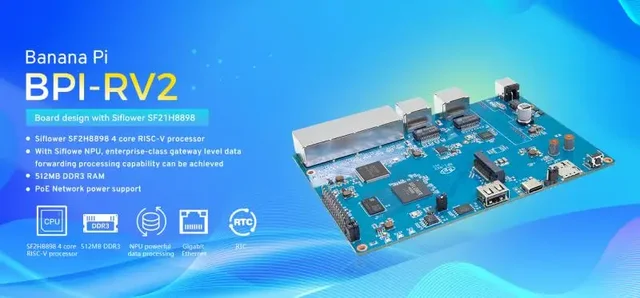

주요 특징
-
Siflower SF21H8898 4코어 RISC-V 프로세서
-
Siflower NPU를 사용하면 엔터프라이즈급 게이트웨이 수준의 데이터 전달 처리 기능을 달성할 수 있습니다.
-
512MB DDR3 RAM
-
1 x 2.5GbE 네트워크 및 5 x 기가비트 포트
-
128MB SPI NAND 및 16MB SPI NOR 플래시 온보드 시스템이 파괴되지 않도록 보장합니다.
-
M.2 2242/2230 인터페이스 지원 NVMe SSD(PCIe gen 2 x1)
-
RTC는 무엇입니까?
-
PoE 네트워크 전원 지원
하드웨어

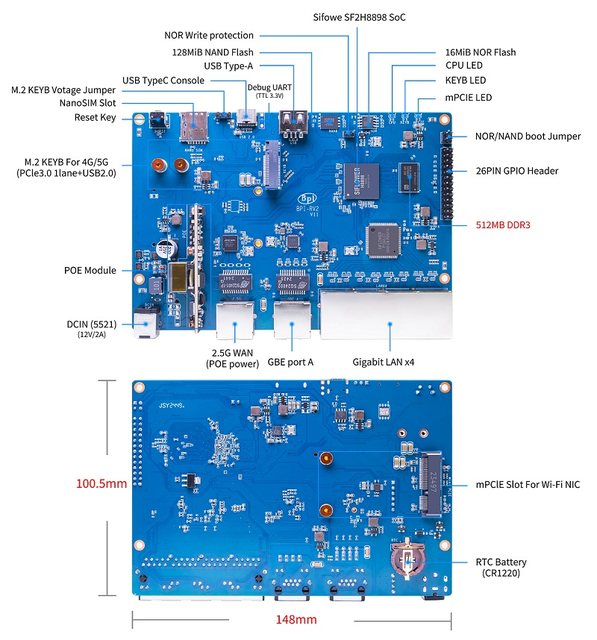

하드웨어 인터페이스
하드웨어 사양
| 품목 |
소개하다 |
| SoC는 |
Siflower SF21H8898 4코어 RISC-V @ 1.25GHz |
| 램 |
512MB DDR3 |
| 저장 |
128MB SPI NAND 플래시는 U-boot 및 Linux 시스템에 사용됩니다. |
| 16MB SPI NOR 플래시, U-boot 및 Linux 시스템용, 기본적으로 쓰기 방지(점퍼로 새로 고침 활성화 가능) |
|
| M.2 2242 인터페이스는 NVMe SSD 하드디스크(PCIe gen 2 x1)를 지원합니다. |
|
| 네트워크 |
2.5GbE RJ45 포트 1개 |
| 5 x 기가비트 RJ45 포트 |
|
| USB |
UART-USB 칩의 USB Type-C(장치, 콘솔) 포트 사용 |
| USB 2.0 Type-A USB 호스트 포트 1개 |
|
| PCIE의 경우 |
M2 keyB, 지원되는 속도 PCIe gen 2 x1, SSD 하드 드라이브, 5G 모듈 등을 연결하는 데 사용할 수 있습니다. |
| MINI PCIE, 지원되는 속도 PCIe gen 2 x1, WiFi 모듈, 유선 네트워크 카드 등을 연결하는 데 사용할 수 있습니다. |
|
| 확장 |
MikroBUS 확장 모듈 소켓 |
| 디버그 |
USB-C 포트 또는 3핀 커넥터를 통해 연결된 콘솔 |
| RTC는 무엇입니까? |
온보드 RTC 실시간 시계 지원 |
| 기타 |
재설정 및 사용자 버튼 |
| 부팅 선택: NAND(일반) 또는 NOR(재설정) |
|
| (I2C 인터페이스) RTC, CR1220 버튼 배터리가 포함된 백업 배터리 홀더 |
|
| 802.3at/af PoE 모듈 추가 지원 |
|
| 크기 |
148x100.5mm |
